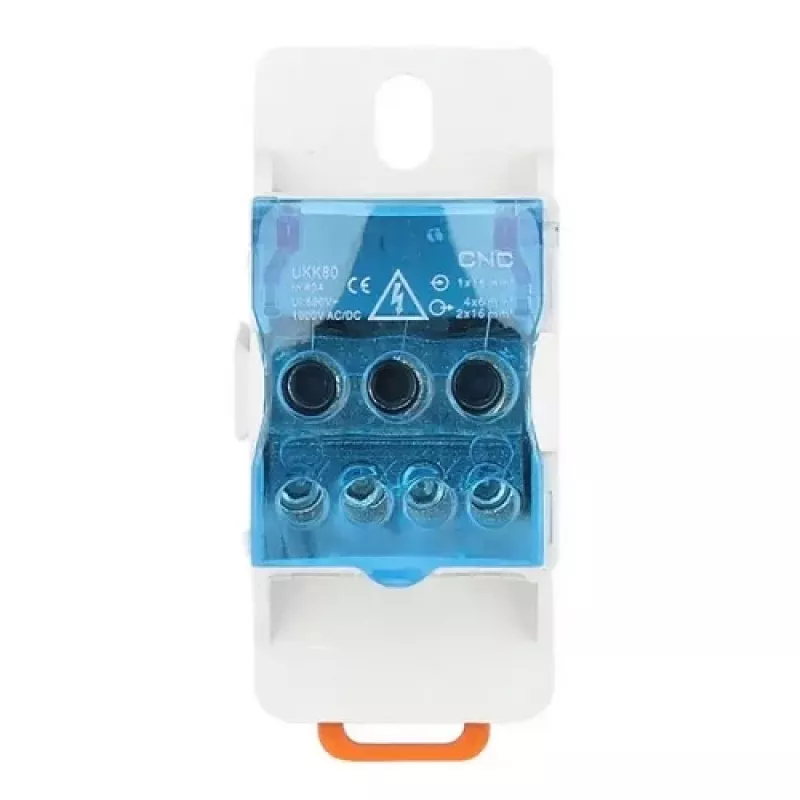

Sadales kārba HiSmart NV821761 vienpola 80A

HiSmart NV821761 vienpola sadales kārba ar nominālo strāvu 80 A ir paredzēta viena pola elektriskā savienojuma izvietošanai un aizsardzībai sadales sistēmās. Kompaktais korpuss tiek montēts uz DIN sliedes, un tam ir caurspīdīgs vāks, kas ļauj vizuāli pārbaudīt savienojumu. Korpuss ir izgatavots no liesmu slāpējoša PA (neilona), bet misiņa pārklājuma spailes nodrošina izturīgus, pret koroziju izturīgus vadošus kontaktus, kas piemēroti dzīvojamo un vieglo komerciālo elektroinstalāciju vajadzībām, ieskaitot saules PV savienojumus.

Priekšrocības

Sadales kārba atbalsta strāvu līdz 80 A un ir piemērota dažādām kabeļu konfigurācijām ar drošām misiņa pārklājuma spailēm, kas ir izturīgas pret koroziju un nodrošina labu vadītspēju. Caurspīdīgais vāks ļauj ātri vizuāli pārbaudīt savienojumu bez izjaukšanas. PA neilona korpuss atbilst V0 UL94 liesmas slāpēšanas klasifikācijai un iztur paaugstinātas temperatūras. Montāža uz DIN sliedes vienkāršo uzstādīšanu elektriskajos sadales skapjos.

Piemērots

• Viena pola kabeļu savienojumiem sadales paneļos
• Saules PV virkņu savienojumiem un saistītajai līdzstrāvas/maiņstrāvas elektroinstalācijai
• Dzīvojamo un vieglo komerciālo elektroinstalāciju vajadzībām
• Kabeļu atzarojumu organizēšanai un aizsardzībai uz DIN sliedes

Galvenās specifikācijas

• Nominālā strāva: 80 A
• Spriegums: AC/DC 690–1000 V
• Vada šķērsgriezuma iespējas: 1× (6–16 mm²) / 4× (2,5–6 mm²) / 2× (2,5–16 mm²)
• Uzstādīšana: uz DIN sliedes
• Spailes: ar misiņa pārklājumu
• Korpusa materiāls: PA (neilons), V0 UL94
• Izmēri: 31 × 70 × 45,5 mm
• Ražotājs: HiSmart, MPN NV821761, EAN 6942108747750

Lietošana

Uzstādiet sadales kārbu uz saderīgas DIN sliedes elektriskā sadales skapī. Ievietojiet kabeļus attiecīgajās spaiļu atverēs un noņemiet vadītāju izolāciju atbilstoši kabeļa šķērsgriezuma specifikācijām. Ievietojiet vadītājus pilnībā spailēs un pievelciet spaiļu skrūves ar ražotāja ieteikto griezes momentu. Aizveriet caurspīdīgo vāku, lai aizsargātu savienojumu un nodrošinātu vizuālo pārbaudi.

Ieteikumi

Izmantojiet sadales kārbu norādīto strāvas un sprieguma robežu ietvaros un izvēlieties kabeļu šķērsgriezumus, kas atbilst norādītajiem diapazoniem. Uzstādīšanu un apkopi veiciet saskaņā ar piemērojamajiem elektrodrošības noteikumiem un drošības praksi; pirms darba ar ķēdi atvienojiet barošanu. Izmantošanai ārpus telpām vai skarbos apstākļos nodrošiniet papildu korpusa aizsardzību, jo šis produkts ir paredzēts uzstādīšanai sadales skapjos vai uz DIN sliedēm.
