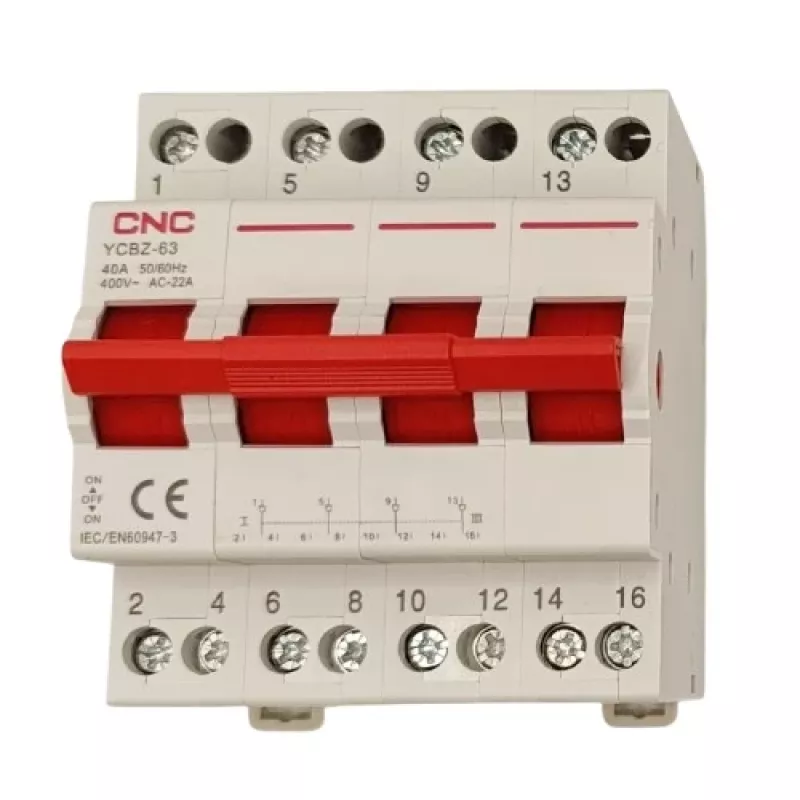

Pārslēgšanas slēdzis CNC YCBZ-40 4P 40A — 4-polu manuālais pārslēgšanas slēdzis, 40 A

CNC YCBZ-40 ir modulārs 4-polu manuālais pārslēgšanas slēdzis ar nominālo strāvu 40 A, kas paredzēts, lai izvēlētos un mehāniski pārslēgtu barošanu starp diviem enerģijas avotiem. Slēdzim ir trīs pozīciju darbība (1 - 0 - 2) ar kopīgu augšējo kontaktu un priekšējo rokturi ātrai, pārredzamai pārslēgšanai. Tas ir piemērots sadales ķēdēm, ģeneratora pārslēgšanai vai tīkla un rezerves avotu izvēlei dzīvojamās, darbnīcu vai komerciālās instalācijās. Ierīci var montēt uz DIN sliedes un tā atbilst IEC 60947-3 standartiem.

Priekšrocības

Modulārais pārslēgšanas slēdzis nodrošina uzticamu mehānisku pārslēgšanu maiņstrāvas 50/60 Hz ķēdēm līdz maiņstrāvas 400/415 V un nominālo strāvu 40 A. Tas ir kompakts (72 x 61 x 77 mm), viegli uzstādāms uz 35 mm DIN sliedes ar ātru klipsi un atbalsta kabeļu šķērsgriezumu līdz 10 mm². Slēdzis atbilst IEC/EN 60947-3 un attiecīgajām EMC prasībām un nodrošina noteiktus mehāniskā un elektriskā kalpošanas laika ciklus, lai varētu plānot paredzamu apkopi.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Manuāla pārslēgšana starp tīklu un ģeneratoru vai UPS
• Alternatīvu barošanas avotu izvēle sadales skapjos
• Lietošana dzīvojamās mājās, darbnīcās un uzņēmumu telpās
• Kompaktas instalācijas, kurām nepieciešama montāža uz DIN sliedes

Galvenās specifikācijas

• Ražotājs: CNC, modelis YCBZ-40 (MPN: EL240388, EAN: 6942034338282)
• Polu skaits: 4 (4P)
• Kontaktu forma: 1 - 0 - 2 (I - 0 - II)
• Nominālā strāva: 40 A
• Nominālais spriegums (Ue): maiņstrāva 400 V; maksimālais spriegums: maiņstrāva 415 V
• Frekvence: 50/60 Hz
• Mehāniskais kalpošanas laiks: 8500 cikli; elektriskais kalpošanas laiks: 1500 cikli
• Montāža: DIN sliede EN60715 (35 mm)
• Kabeļa šķērsgriezums: līdz 10 mm²
• Darba temperatūra: no -5 °C līdz +40 °C
• Izmēri: 72 x 61 x 77 mm
• Aizsardzības klase: IP20
• Standarti: IEC 60947-3 / EN 60947-3, kategorija AC-22A

Kā lietot

Uzstādiet CNC YCBZ-40 uz 35 mm DIN sliedes un nostipriniet to ar ātro klipsi. Pievienojiet ienākošos un izejošos vadus atbilstošajiem spailēm, ievērojot 4-polu konfigurāciju un ieteicamo kabeļa šķērsgriezumu (maks. 10 mm²). Izmantojiet priekšējo rokturi, lai pārvietotu kontaktu pozīciju uz 1 (avots A), 0 (izslēgts) vai 2 (avots B) pēc vajadzības. Darbiniet slēdzi tikai noteiktajos apstākļos (maiņstrāva 50/60 Hz, līdz maiņstrāvas 415 V) un pārliecinieties, ka ķēde ir nominālās strāvas 40 A robežās.

Ieteikumi

Uzstādīšanu un vadu pievienošanu veiciet kvalificētam elektriķim. Pirms pārslēgšanās starp barošanas avotiem pārbaudiet, vai abi avoti un slodzes ir saderīgi un atbilst noteiktajiem sprieguma un frekvences diapazoniem. Regulāri pārbaudiet, vai savienojumi ir droši un vai nav nodiluma pazīmju; nomainiet ierīci, ja ir sasniegts elektriskā kalpošanas laika limits vai ja ir redzami bojājumi.
