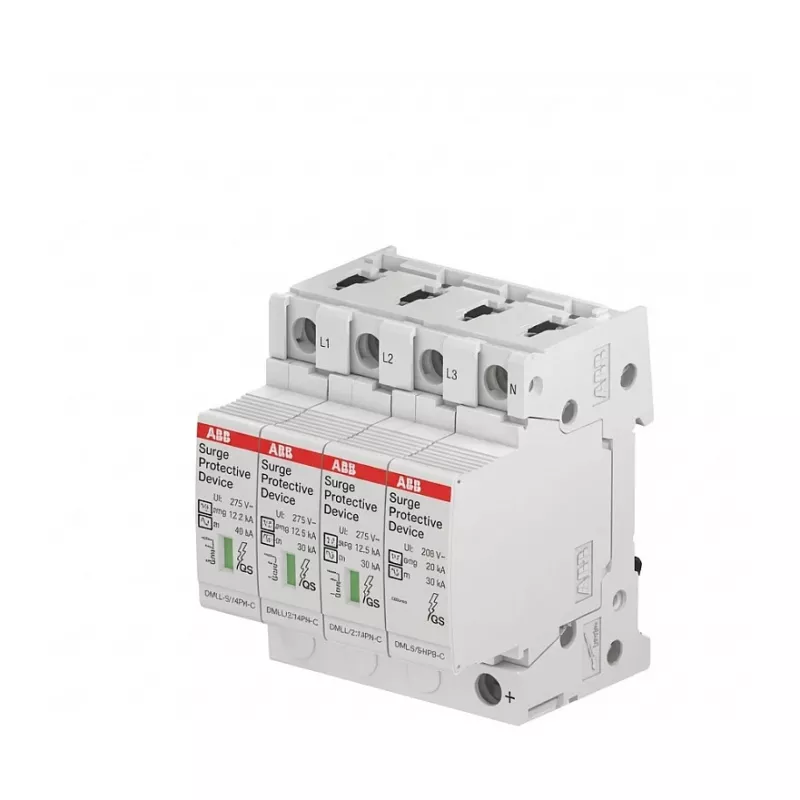

Pārsprieguma aizsardzības ierīce ABB OVR T1‑T2 3N 12.5‑275s P QS SPD Kombi T1+2 12.5kA par polu TT/TNS 3P

ABB OVR T1‑T2 3N 12.5‑275s P QS ir kombinēta 1.+2. tipa pārsprieguma aizsardzības ierīce, kas paredzēta trīsfāžu TT un TNS sistēmām. Tā nodrošina koordinētu aizsardzību pret zibens impulsiem un komutācijas pārspriegumiem ar impulsa strāvas nominālu 12,5 kA vienam polam un aizsardzības darba diapazonu līdz 275 V (s). Ierīce ir paredzēta uzstādīšanai sadales skapjos, lai aizsargātu pievienoto elektroiekārtu un samazinātu pārejošu pārspriegumu radītos pakalpojumu pārtraukumus.

Priekšrocības

Ierīce apvieno 1. un 2. tipa aizsardzības pakāpes vienā modulārā vienībā, vienkāršojot uzstādīšanu un ietaupot vietu panelī. Ar 12,5 kA impulsa strāvas spēju vienam polam tā spēj vadīt lielas enerģijas zibens pārspriegumus, savukārt tās sprieguma diapazona pārklājums nodrošina saderību ar parastajām zemsprieguma trīsfāžu sistēmām. Izstrādāta koordinētai darbībai ar pakārtotajiem aizsargierīcēm, iekārta palīdz ierobežot pārsprieguma enerģijas pārvadi uz jutīgajām ierīcēm un atbalsta sadales paneļu drošu darbību.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet pārsprieguma aizsardzības ierīci sadales skapī uz standarta DIN sliedes, ievērojot vietējos elektromontāžas noteikumus un ražotāja uzstādīšanas instrukcijas. Pievienojiet ierīci trīs fāžu vadītājiem un neitrālam saskaņā ar 3N konfigurāciju un nodrošiniet pareizu zemējuma/PE savienojumu efektīvai pārsprieguma novadīšanai. Pārliecinieties, ka augšpusē esošās pārslēgšanas un aizsargierīces ir saderīgas un ka vadu šķērsgriezumi un aizsargierīces ir atbilstoši izmērīti uzstādīšanas videi.

Ieteikumi

Izmantojiet šo kombinēto 1.+2. tipa ierīci kopā ar pareizu zemējuma sistēmu un koordinētu pakārtoto aizsardzību. Periodiski pārbaudiet ierīci un sadales skapi, vai pēc spēcīgām vētrām vai elektriskiem notikumiem nav darbības vai bojājumu pazīmju, un nomainiet ierīci, ja indikatori rāda, ka tā ir nostrādājusi vai ja aizsardzības veiktspēja ir apdraudēta.
