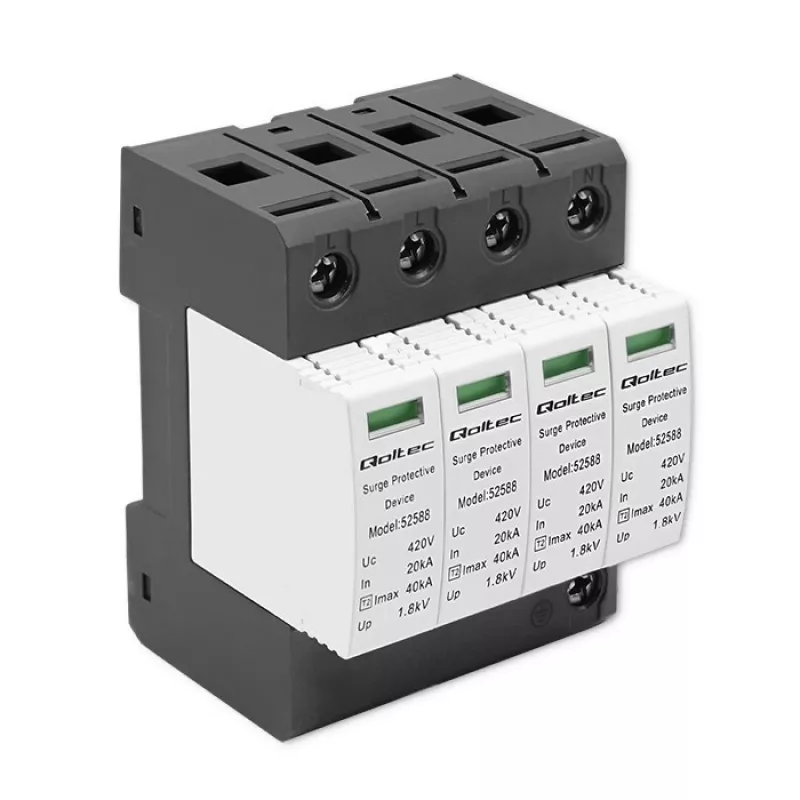

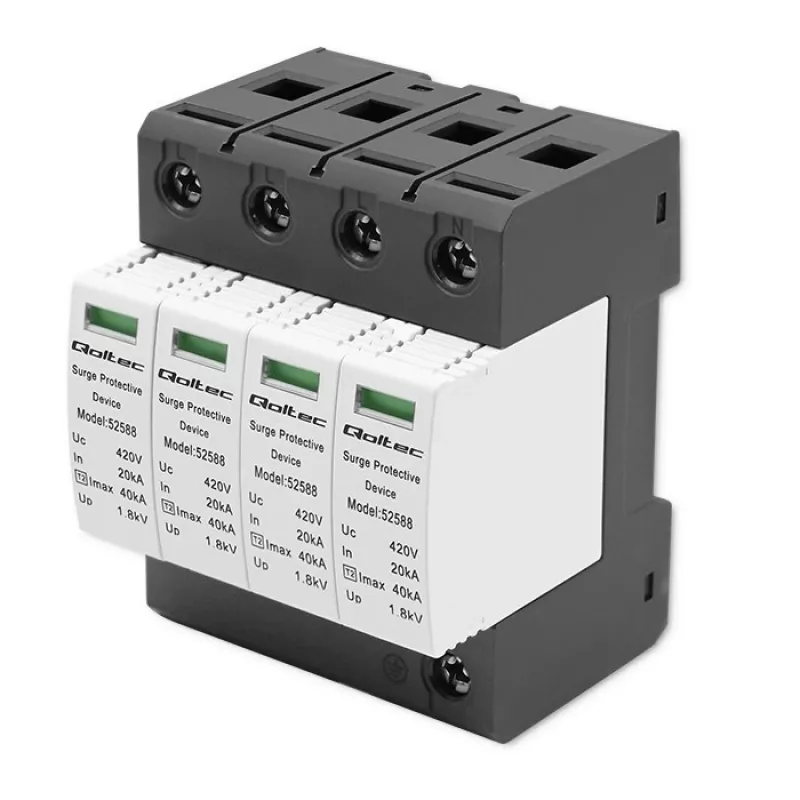

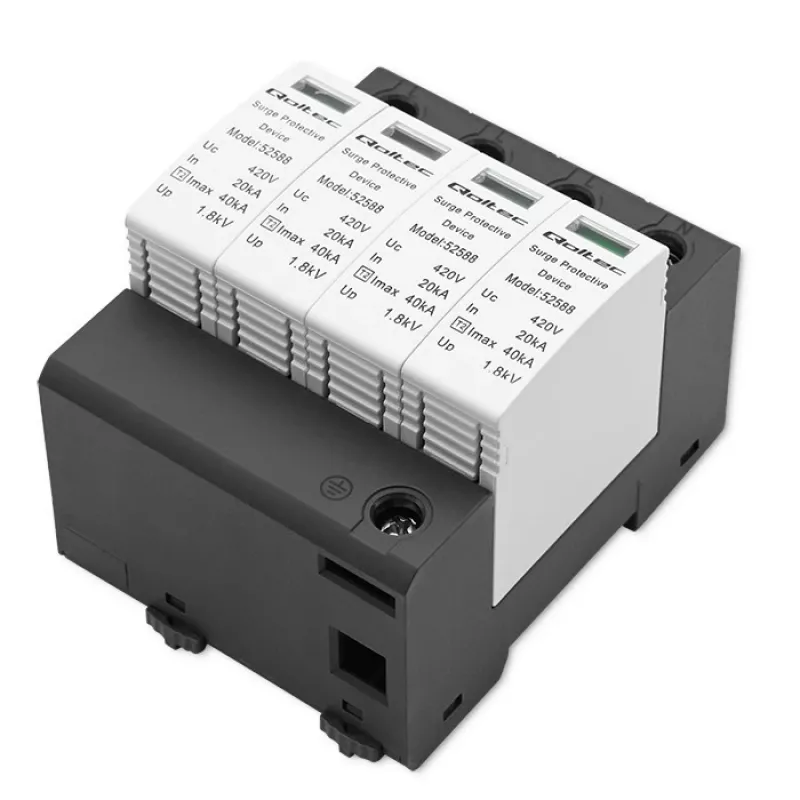

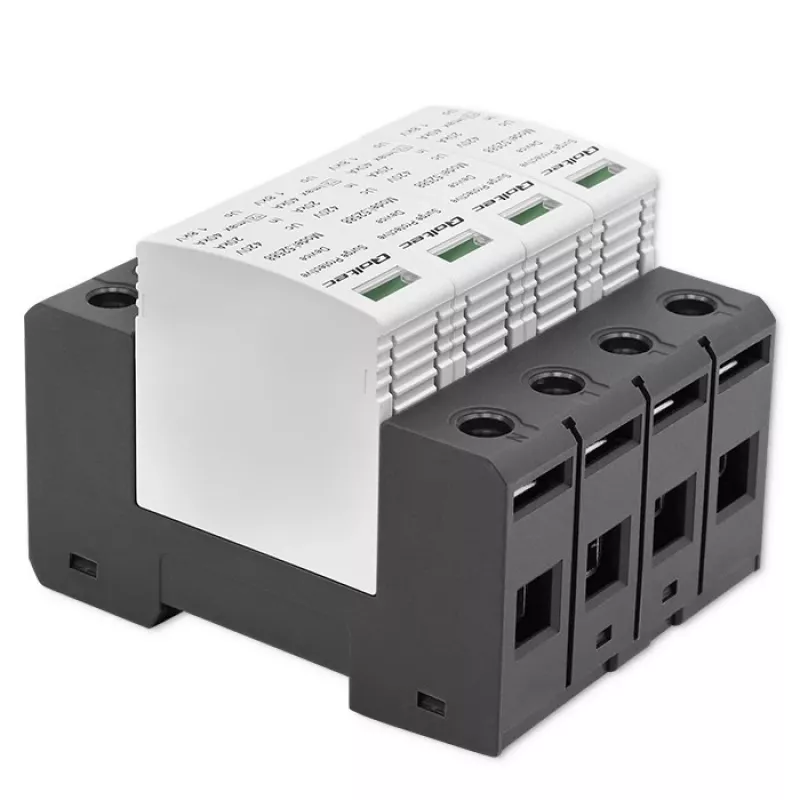

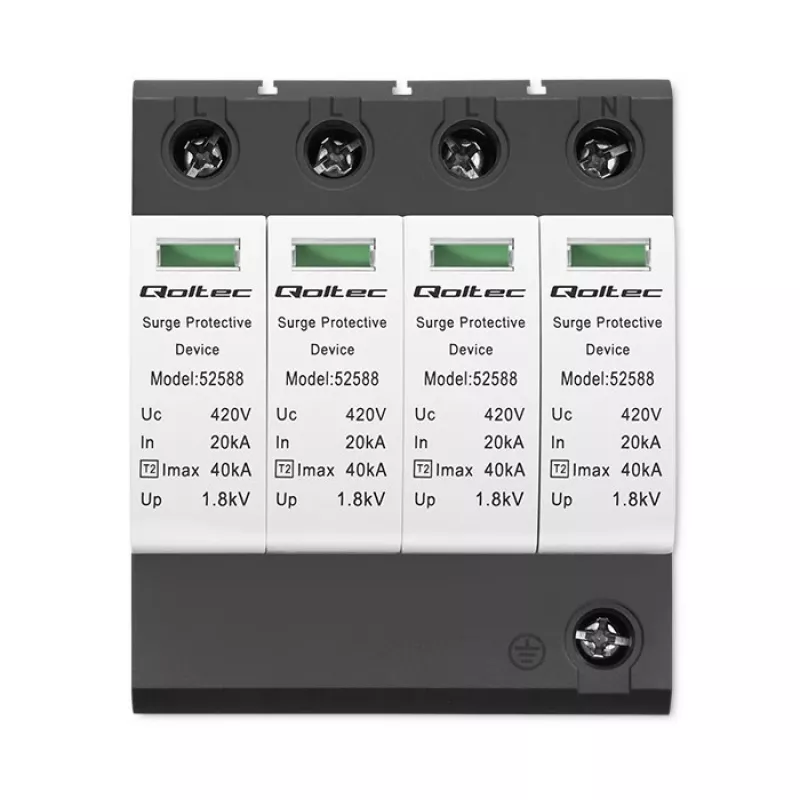

Pārsprieguma aizsargs QOLTEC 52588 AC 4P 420V T2 C — 4 polu maiņstrāvas pārsprieguma novadītājs, 420 V, 2. tips

QOLTEC 52588 AC 4P 420V T2 C ir 4 polu 2. tipa pārsprieguma novadītājs, kas paredzēts pārejošu pārspriegumu ierobežošanai maiņstrāvas sadales sistēmās. Paredzēts uzstādīšanai sadales skapjos, ierīce nodrošina koordinētu aizsardzību daudzfāžu ķēdēm un palīdz aizsargāt elektroinstalācijas un pievienoto aprīkojumu no zibens izraisītiem pārspriegumiem un komutācijas pārejas procesiem. Kompaktā forma un standarta montāžas iespējas atvieglo integrāciju komerciālos un dzīvojamos sadales paneļos.

Priekšrocības

Pārsprieguma aizsargs nodrošina četru polu aizsardzību ar nominālo spriegumu, kas piemērots izplatītām trīsfāžu sistēmām ar neitrāli, ļaujot vienlaicīgi aizsargāt visus fāzes vadus un neitrāli. Kā 2. tipa ierīce tā ir izstrādāta, lai apstrādātu komutācijas pārspriegumus un atlikušo zibens enerģiju aiz galvenā zemējuma un primārās aizsardzības. Tās konstrukcija vienkāršo vadu pievienošanu daudzfāžu instalācijās un samazina iekārtu bojājumu vai izolācijas pārrāvuma risku, ko izraisa pārejoši pārspriegumi.

Piemērots

• Sadales skapjiem dzīvojamās ēkās
• Komerciāliem elektriskajiem paneļiem un mazām rūpnieciskām instalācijām
• Motoru, vadības iekārtu un elektronisko ierīču aizsardzībai, kas pievienotas trīsfāžu sistēmām
• Modernizācijas projektiem, kur nepieciešama koordinēta 2. tipa aizsardzība

Galvenās specifikācijas

• Konfigurācija: 4 polu pārsprieguma novadītājs (trīs fāzes plus neitrāle)
• Nominālais sistēmas spriegums: saderīgs ar 420 V klases maiņstrāvas sistēmām
• Aizsardzības klase: 2. tips (paredzēts pārejošiem pārspriegumiem aiz galvenās aizsardzības)
• Paredzētā montāža: sadales skapis / DIN-sliedei saderīga forma
• Primārā funkcija: samazināt pārejošus pārspriegumus no zibens izraisītiem pārspriegumiem un komutācijas notikumiem

Kā lietot

Uzstādiet pārsprieguma novadītāju sadales skapī tuvu ienākošajai barošanai un pēc iespējas tuvāk jutīgajam aprīkojumam, lai minimizētu vadu garumu. Pievienojiet trīs fāžu vadus un neitrāli norādītajiem spailēm un nodrošiniet zemu pretestību ekvipotenciālajam savienojumam ar zemējuma sistēmu. Pirms nodošanas ekspluatācijā pārbaudiet, vai augšupējie aizsardzības aparāti un zemējuma izkārtojumi ir saskaņoti ar 2. tipa aizsardzību. Periodiski pārbaudiet ierīci un ar to saistītos savienojumus kā daļu no ikdienas elektriskās apkopes.

Ieteikumi

Izmantojiet šo 2. tipa pārsprieguma novadītāju kā daļu no slāņveida aizsardzības shēmas: kombinējiet to ar augšupējo galveno aizsardzību un pareizu zemējumu, lai panāktu efektīvu pārejošu pārspriegumu slāpēšanu. Neuzstādiet ierīci bez pārbaudīta zemējuma un pārliecinieties, ka jebkura nomaiņa atbilst sākotnējās ierīces elektriskajiem raksturlielumiem un montāžas prasībām.
