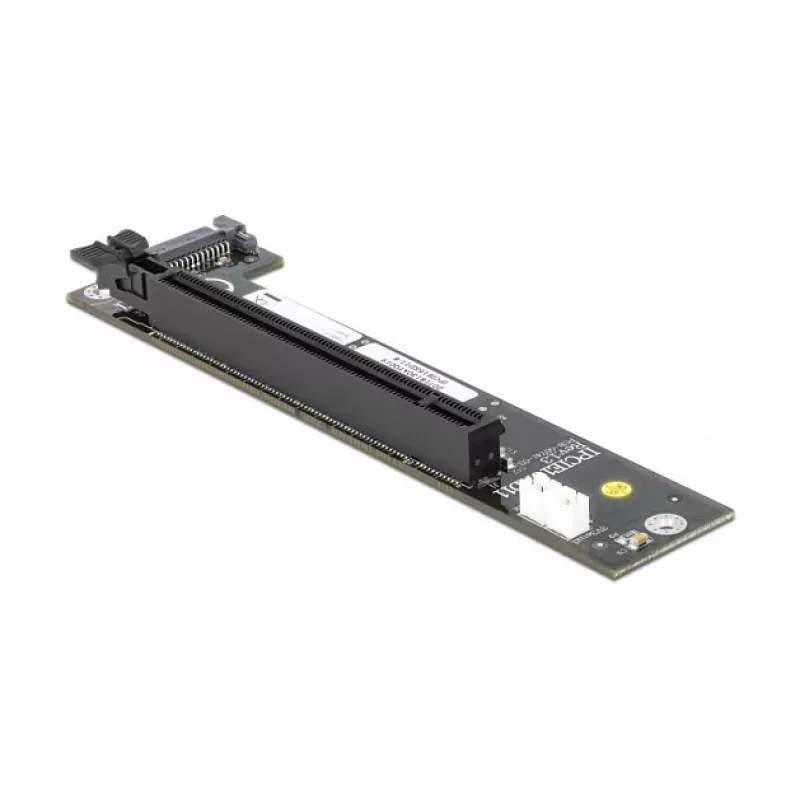

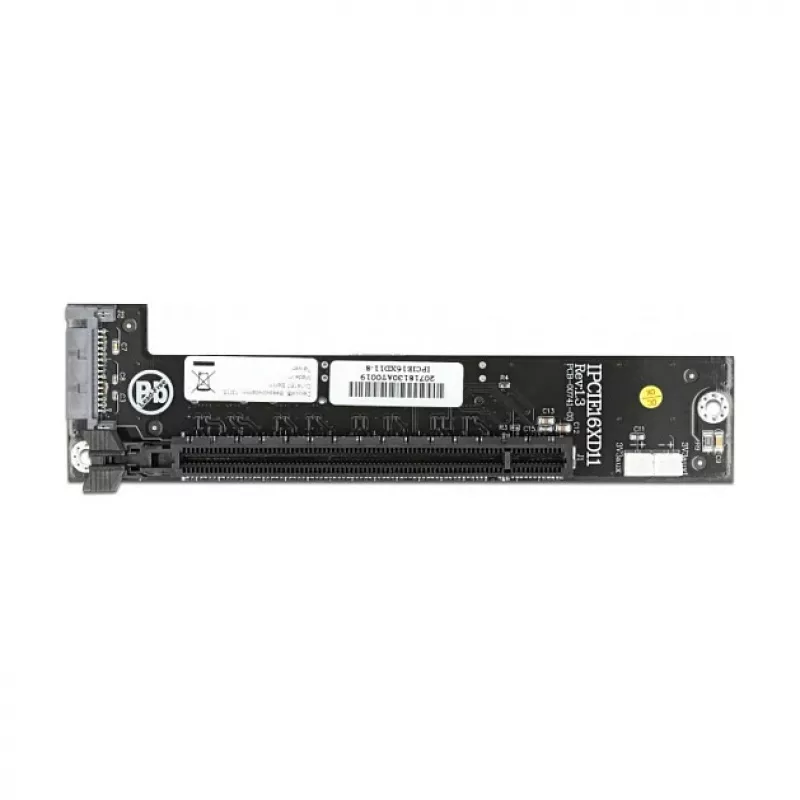

Pārveidotājs 2 x SFF-8654 uz PCIe x16 bifurkācijas DeLOCK 64148

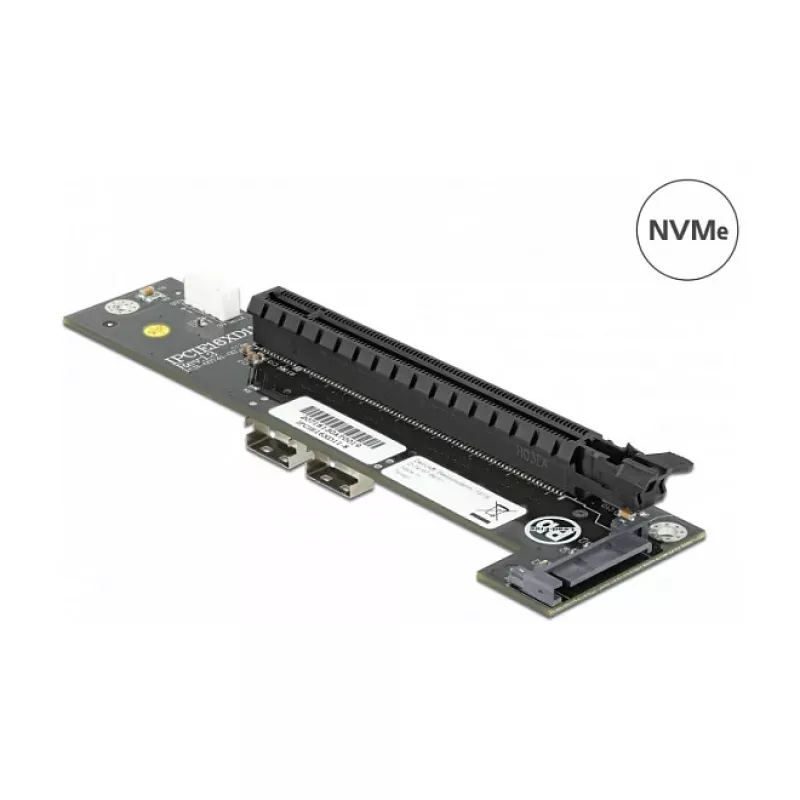

Šis Delock pārveidotājs savienojas ar sistēmu, izmantojot divus SFF-8654 portus, un nodrošina PCI Express x16 slotu, kas atbalsta līdz pat astoņām PCIe līnijām. Tas ļauj pievienot dažādas PCI Express kartes sistēmai, kas piedāvā SFF-8654 saskarnes, un atbalsta izmantošanu ar vienu SFF-8654 portu, kad pievienotajai PCIe kartei nepieciešamas līdz četrām līnijām. Produktam ir kompakts formas faktors (40 mm platums, 150 mm dziļums, 21 mm augstums) un melna apdare.

Priekšrocības

DeLOCK 64148 pārveidotājs atbalsta līdz pat astoņām PCIe līnijām, apvienojot divus SFF-8654 savienojumus, un tas ir saderīgs ar PCIe bifurkāciju, lai sadalītu x16 slotu divos x4 segmentos (x4 + x4), kad resursdators un karte atbalsta šo funkciju. Tā kompaktie izmēri un standarta PCIe x16 slots padara to piemērotu vairāku PCIe ierīču, piemēram, NVMe paplašināšanas karšu vai citu karšu integrēšanai, kur pieejamas SFF-8654 saskarnes.

Piemērots

• PCI Express x16 karšu pievienošanai sistēmām ar SFF-8654 portiem
• Lietošanai ar PCIe bifurkāciju spējīgu resursdatoru un kartēm, lai nodrošinātu x4 + x4 līnijas
• NVMe vai U.2 adapteru karšu uzstādīšanai, kurām nepieciešamas vairākas PCIe līnijas

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis: 64148
• Saskarne: 2 × SFF-8654 uz 1 × PCIe x16 slotu
• Maksimālais PCIe līniju skaits: līdz 8 līnijām (4 līnijas katram SFF-8654 portam)
• Bifurkācija: atbalsta PCIe bifurkāciju uz x4 + x4 x16 slotā (ja to atbalsta resursdators un karte)
• Izmēri: 40 mm × 150 mm × 21 mm
• Krāsa: Melna
• Izcelsmes valsts: Taivāna
• EAN: 4043619641482

Kā lietot

Uzstādiet pārveidotāju, savienojot divus SFF-8654 kabeļus no resursdatora sistēmas ar pārveidotāja SFF-8654 portiem, vai izmantojiet vienu SFF-8654 savienojumu, ja PCIe kartei nav nepieciešamas vairāk par četrām līnijām. Ievietojiet PCI Express x16 karti pārveidotāja PCIe x16 slotā un nostipriniet to saskaņā ar kartes un korpusa instrukcijām. Ja nepieciešama PCIe bifurkācija, iespējojiet bifurkāciju resursdatora sistēmas BIOS vai programmaparatūrā un pārliecinieties, vai pievienotā PCIe karte atbalsta bifurkāciju (x4 + x4).

Ieteikumi

Pirms uzstādīšanas pārliecinieties, vai resursdatora kontrolieris un PCIe karte atbalsta nepieciešamo līniju skaitu un bifurkāciju. Izmantojiet atbilstošus kabeļus un ievērojiet sistēmas ražotāja norādījumus par BIOS/programmaparatūras iestatījumiem un PCIe kartes drošu nostiprināšanu.
