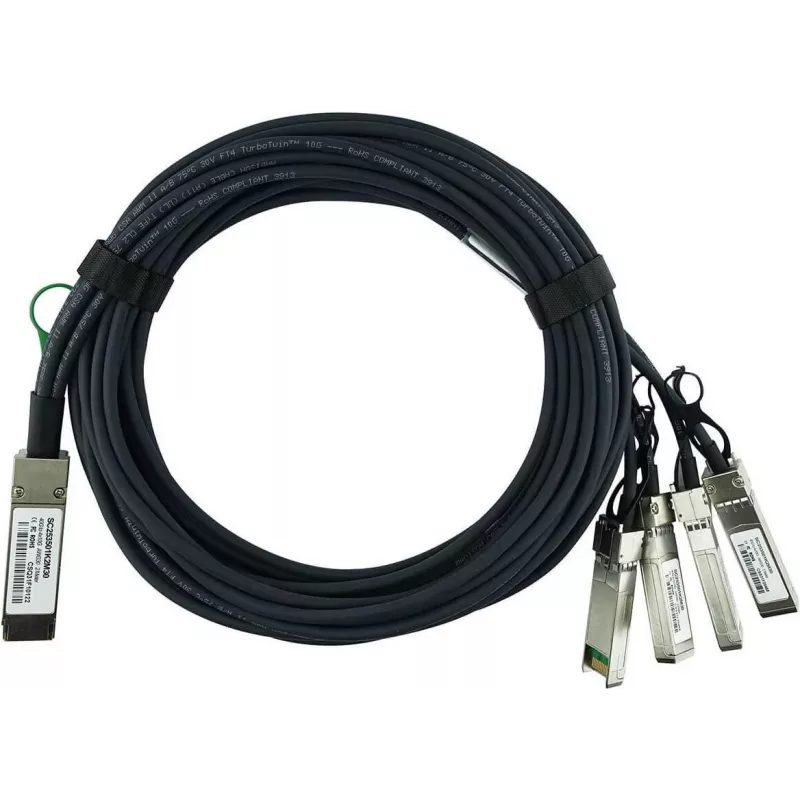

Pasīvs vara DAC kabelis CBO QSFP-4SFP10G-CU1M 1 m, QSFP uz 4×SFP+ savienojumiem

Pasīvais DAC vara kabelis CBO QSFP-4SFP10G-CU1M, 1 m garš, ir tieši pievienojams vara montāžas risinājums, kas paredzēts viena QSFP porta sadalīšanai četros SFP+ portos īsa attāluma, augstas blīvuma starpsavienojumiem. Kabelis nodrošina zemu aiztures savienojumu bez nepieciešamības pēc optiskajiem raiduztvērējiem, padarot to piemērotu augšējā plaukta slēdžiem, agregācijas slēdžiem un serveru augšupsaitēm datu centru un statņu vidē. Fiksētā vara konstrukcija atbalsta uzticamu elektrisko signālu pārraidi viena metra attālumā, vienlaikus samazinot enerģijas patēriņu salīdzinājumā ar aktīvo optiku.

Priekšrocības

Šis pasīvais DAC kabelis nodrošina vienkāršu uzstādīšanu bez konfigurācijas vai papildu moduļiem, ļaujot ātri izvērst esošajās tīkla infrastruktūrās. Integrētā QSFP uz 4×SFP+ elektroinstalācija samazina porta adapteru sarežģītību un ietaupa statņu vietu, novēršot atsevišķus raiduztvērējus. Pasīvā konstrukcija samazina enerģijas patēriņu un siltuma izdalīšanos salīdzinājumā ar optiskajiem risinājumiem, vienlaikus saglabājot zemu aizturi prasīgai slēdžu–slēdžu un slēdžu–serveru datplūsmai.

Piemērots

• Augšējā plaukta un agregācijas slēdžu starpsavienojumiem
• Serveru augšupsaitēm uz slēdžiem ar QSFP un SFP+ portiem
• Īsa attāluma, augstas blīvuma savienojumiem datu centros un tīkla statņos
• Zemas aiztures slēdžu–slēdžu saitēm un klasterizācijai

Galvenās specifikācijas

• Savienotāja tips: QSFP spraudnis uz četriem SFP+ spraudņiem
• Kabeļa tips: Pasīvs tieši pievienojams varš (DAC)
• Garums: 1 metrs
• Atbalstītā saite: QSFP uz četriem neatkarīgiem 10 Gbps SFP+ kanāliem
• Aizture: Zema elektriskā aizture, piemērota īsa attāluma savienojumiem
• Jauda: Pasīvs dizains ar samazinātu enerģijas patēriņu salīdzinājumā ar optiskajiem moduļiem
• Tipiskā lietošanas vide: Datu centru statņi un tīkla iekārtu telpas

Kā lietot

Uzstādiet pasīvo DAC, ievietojot QSFP galu avota ierīces QSFP portā un pievienojot katru no četriem SFP+ galiem atbilstošajos SFP+ portos mērķa ierīcē. Pirms ievietošanas vai izņemšanas pārliecinieties, ka abas ierīces ir atslēgtas no strāvas vai atbalsta karsto pieslēgšanu saskaņā ar to ražotāja norādījumiem. Nav nepieciešama raiduztvērēja konfigurācija; pēc pievienošanas ierīcēm jāatklāj elektriskās saites un jāizveido 10 Gbps kanāli, kā to atbalsta iekārta. Pārbaudiet saites statusu un ātrumu slēdža vai servera pārvaldības saskarnē.

Ieteikumi

Izmantojiet kabeli īsa attāluma, statņu līmeņa savienojumiem līdz 1 m; izvairieties no tā izvadīšanas pa gariem kabeļu kanāliem vai pāri ejām. Apstipriniet resursdatora ierīču saderību ar QSFP–4×SFP+ pasīvajām vara montāžām un ievērojiet pārdevēja norādījumus par karstās pieslēgšanas apstrādi, liekuma rādiusu un gaisa plūsmu, lai saglabātu signāla integritāti un iekārtas uzticamību.
