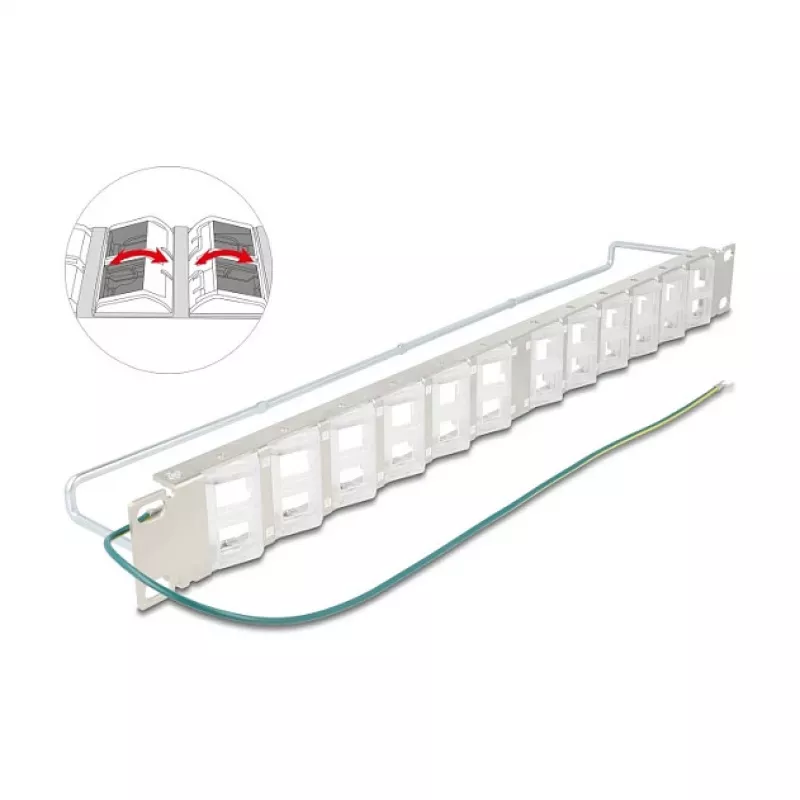

Patch panel 19 inch DELOCK 24-port keystone, noliecami porti, stiepes sprieguma samazināšana, 1U metālisks

DELOCK 19" 24-portu keystone sadales panelis 1U metāla korpusā, kas paredzēts statorā montējamām tīkla instalācijām. Panelis pieņem līdz 24 keystone moduļiem iespraužamā rāmī, un tam ir noliecami porti, lai savienotājus novirzītu leņķī, ietaupot vietu pārpildītās savienojumu rindās. Aizmugurē integrēti kabeļu stiprinājuma punkti nodrošina stiepes sprieguma samazināšanu un sakārtotu kabeļu izvietojumu. Kompaktie izmēri (482,6 × 78,4 × 44,2 mm) atbilst standarta 19" statoru aprīkojumam un ir paredzēti serveru telpām, tīkla skapjiem un sakaru sadales telpām.

Priekšrocības

Šis sadales panelis apvieno standartizētu 1U formas faktoru ar metālisku konstrukciju, nodrošinot mehānisko stabilitāti un elektromagnētisko robustumu. Iespraužamais keystone rāmis ļauj elastīgi izmantot dažādus keystone moduļus, savukārt noliecamie porti samazina slodzi uz savienotājiem un nodrošina kompaktāku kabeļu izvietojumu. Aizmugurējie kabeļu stiprinājuma punkti nodrošina stiepes sprieguma samazināšanu un palīdz uzturēt sakārtotu kabeļu sistēmu, kas atvieglo instalāciju un turpmāko apkopi.

Piemērots

• Datu centru un serveru statoru savienojumu rindām
• Tīkla skapjiem un sakaru sadales telpām
• Strukturētām kabeļu instalācijām, izmantojot keystone moduļus
• Šaurām statoru vietām, kur nepieciešama leņķiska savienotāju orientācija

Galvenās specifikācijas

• Formas faktors: 1U statorā montējams panelis
• Portu skaits: 24 keystone porti (iespraužami)
• Portu stils: noliecami/leņķiski keystone porti
• Materiāls/apdare: metālisks korpuss
• Aizmugurējā kabeļu pārvaldība: integrēti kabeļu stiprinājuma punkti stiepes sprieguma samazināšanai
• Saderīgo keystone moduļu platums: līdz 17,5 mm
• Izmēri (P × A × D): 482,6 × 78,4 × 44,2 mm

Lietošana

Uzstādiet sadales paneli standarta 19" statorā, izmantojot priekšējās montāžas ausis, un nostipriniet to vēlamajā 1U pozīcijā. Iespraudiet saderīgos keystone moduļus priekšējā rāmī, pārliecinoties, ka katrs modulis nepārsniedz 17,5 mm platumā. Izvietojiet tīkla kabeļus no aizmugures, pievienojiet savienotājus uzstādītajiem keystone moduļiem un izmantojiet aizmugurējos kabeļu stiprinājuma punktus ar kabeļu saitēm, lai nodrošinātu stiepes sprieguma samazināšanu un uzturētu sakārtotu izvietojumu. Pirms galīgās kabeļu sakārtošanas pārbaudiet, vai noliecamie porti ir iestatīti vajadzīgajā leņķī.

Ieteikumi

Izmantojiet keystone moduļus, kas atbilst maksimālā platuma specifikācijai (17,5 mm), un ievērojiet statoru kabeļu izvietošanas labāko praksi: marķējiet portus, izvairieties no pārmērīgiem liekuma rādiusiem pie savienotāju ievades punktiem un nostipriniet kabeļu saišķus pie paredzētajiem stiprinājuma punktiem, lai novērstu spriedzi uz terminācijām.
