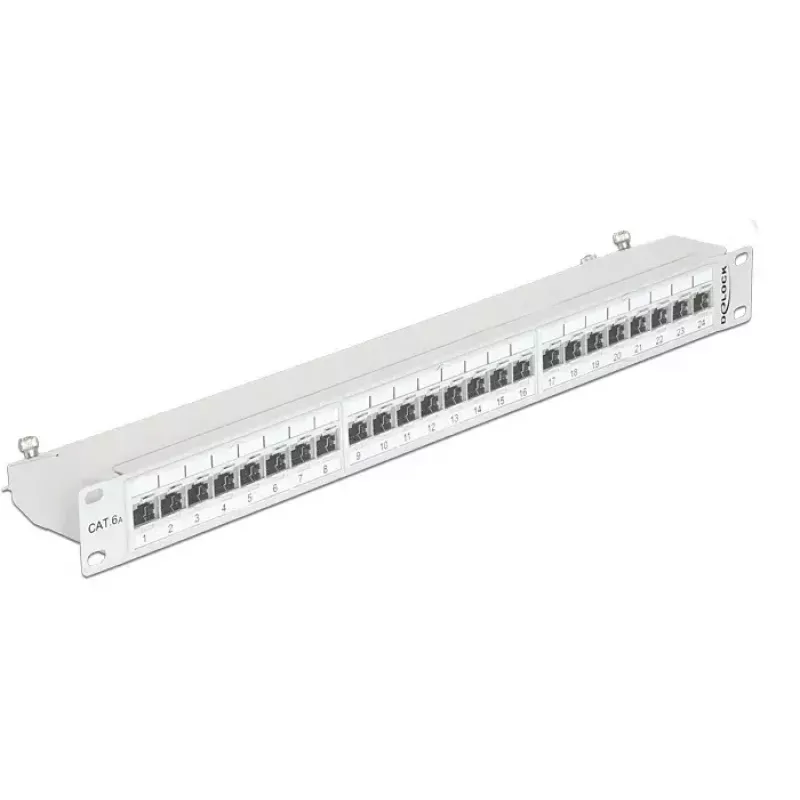

Patch panel 1U DeLOCK 43319

DeLOCK 43319 ielāpu panelis ir 1U izmēra statnē montējams panelis līdz pat 24 tīkla savienojumu organizēšanai. Paredzēts Cat6a kabeļu sistēmām, tam ir 24 RJ-45 pieslēgvietas, un tas ir izgatavots no metāla, nodrošinot ilgmūžību. Ar izmēriem 483 mm (P) x 44 mm (A) x 109 mm (D) un pelēku apdari tas ir piemērots uzstādīšanai standarta 19" statnē serveru telpās un datu centros.

Priekšrocības

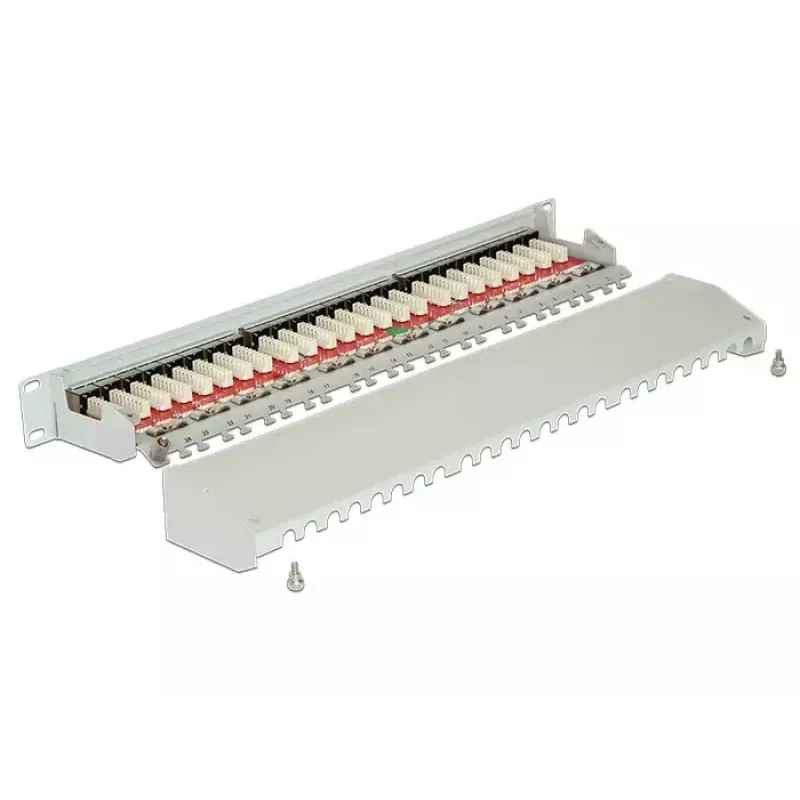

Metāla konstrukcija nodrošina mehānisku stabilitāti un ilgu kalpošanas laiku, savukārt 1U formas faktors ietaupa vietu statnē. Panelis atbalsta Cat6a termiējumus un ietver LSA tipa iespraužamos blokus kārtīgai, ar instrumentu veicamai līdz pat 24 kabeļu terminēšanai. Standarta 19" montāža un kompakts dziļums atvieglo integrāciju esošajās statņu sistēmās.

Piemērots

• Statņu montējamām tīkla skapju un serveru telpām
• Cat6a strukturētajām kabeļu sistēmu instalācijām
• Datu centriem un telekomunikāciju skapjiem
• Ielāpu pārvaldībai un kabeļu konsolidācijai

Galvenās specifikācijas

• Modelis: DeLOCK 43319
• Formas faktors: 1U, 19" statnes montāža
• Pieslēgvietas: 24 RJ-45
• Kabeļu standarts: Cat6a
• Materiāls: Metāls
• Krāsa: Pelēka
• Izmēri (P×A×D): 483 × 44 × 109 mm

Kā lietot

Uzmontējiet ielāpu paneli standarta 19" statnē, izmantojot atbilstošas skrūves. Katru tīkla kabeli terminējiet uz LSA iespraužamajiem blokiem, izmantojot iespraušanas instrumentu atbilstoši Cat6a vadojuma standartiem. Pēc terminēšanas pievienojiet komutācijas kabeļus priekšējiem RJ-45 pieslēgvietām, lai savienotu iekārtas vai komutatorus. Nodrošiniet pareizu kabeļu pārvaldību un stiepes samazinājumu, lai saglabātu veiktspēju un apkopes vieglumu.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju, izmantojiet Cat6a kategorijas kabeļus un sekojiet ANSI/TIA vadojuma shēmām. Marķējiet gan paneļa pieslēgvietas, gan atbilstošos kabeļu galus vieglākai identifikācijai un turpmākām izmaiņām. Saglabājiet liekuma rādiusu un izvairieties no pārmērīga kabeļu spriegojuma to izvadē līdz panelim.
