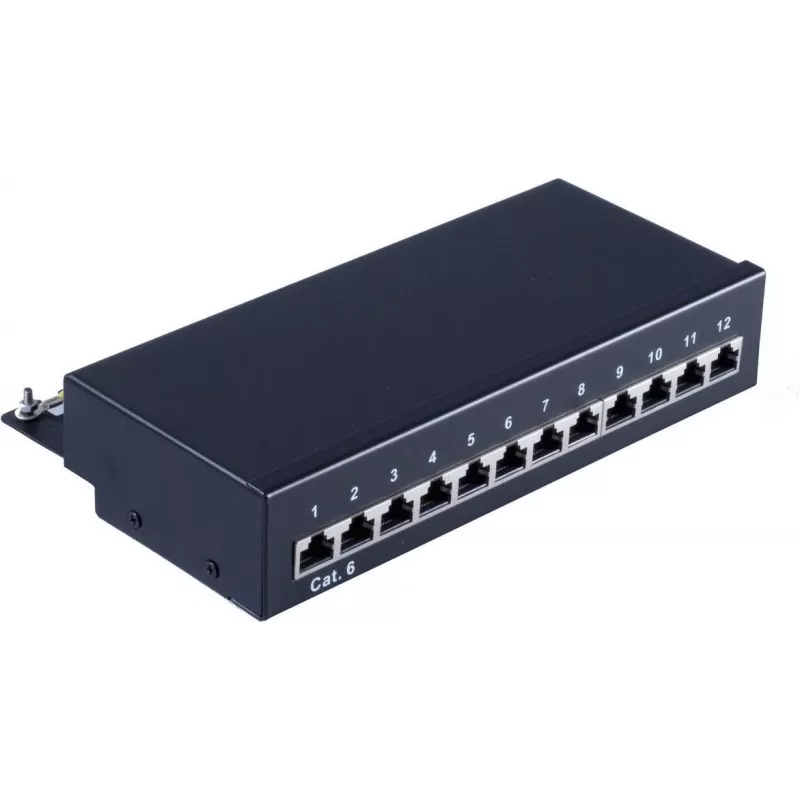

Patch Panel 1U ShiverPeaks BS75072

ShiverPeaks BS75072 ir 1U statnes stiprinājuma komutācijas panelis, kas izstrādāts organizētai tīkla kabeļu pārvaldībai. Tas nodrošina vairākus RJ-45 portus, kas ir saderīgi ar Cat6 kabeļiem, un ir izgatavots no izturīga metāla ar melnu apdari. Ar kompaktiem izmēriem (212 mm platums, 45 mm augstums, 130 mm dziļums) panelis ir paredzēts, lai aizņemtu vienu statnes vienību un integrētos standarta 19 collu statņu korpusos strukturētai kabeļu pārvaldībai un ērtai piekļuvei tīkla savienojumiem.

Priekšrocības

Metāla konstrukcija nodrošina mehānisku izturību un palielinātu ilgmūžību serveru telpās un komunikāciju skapjos. RJ-45 savienojamība un Cat6 saderība atbalsta gigabitu Ethernet un uzticamu datu pārraidi, ja tiek izmantota atbilstoša kabeļu sistēma. Tā 1U formas faktors un kompaktais dziļums padara paneli piemērotu statnēm ar ierobežotu vietu, vienlaikus saglabājot skaidru portu marķējumu un priekšpusē pieejamu piekļuvi efektīvai kabeļu maršrutēšanai un apkopei.

Piemērots

• Biroja un datu centra strukturētai kabeļu pārvaldībai
• Mazo un vidējo uzņēmumu tīkla statnēm
• Telekomunikāciju un tīkla telpām
• Komutācijas pārvaldībai Cat6 Ethernet instalācijām

Galvenās specifikācijas

• Formas faktors: 1U statnes stiprinājuma panelis
• Konektora tips: RJ-45 porti, saderīgi ar Cat6
• Materiāls: metāla korpuss ar melnu apdari
• Montāža: atbilst standarta 19 collu statņu korpusiem
• Izmēri: 212 mm (P) × 45 mm (A) × 130 mm (D)

Kā lietot

Uzstādiet komutācijas paneli standarta 19 collu statnē, aizņemot vienu statnes augstuma vienību. Terminējiet Cat6 kabeļus aizmugurējās puses RJ-45 termināliem, ievērojot T568A vai T568B savienojuma shēmas, un nostipriniet kabeļus ar atbilstošu stiepes samazinājumu. Izmantojiet priekšējās puses portus komutācijas vadu savienošanai ar slēdžiem un aktīvo aprīkojumu. Skaidri marķējiet portus, lai atspoguļotu tīkla topoloģiju un vienkāršotu apkopes darbus.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet komutācijas paneli kopā ar sertificētiem Cat6 kabeļiem un ievērojiet pareizu kabeļu pārvaldības praksi, tostarp izvairoties no asiem līkumiem un samazinot elektromagnētiskos traucējumus, maršrutējot strāvas un datu kabeļus atsevišķi, kur iespējams.
