Patch Panel Accessory Telegärtner J00060A0071

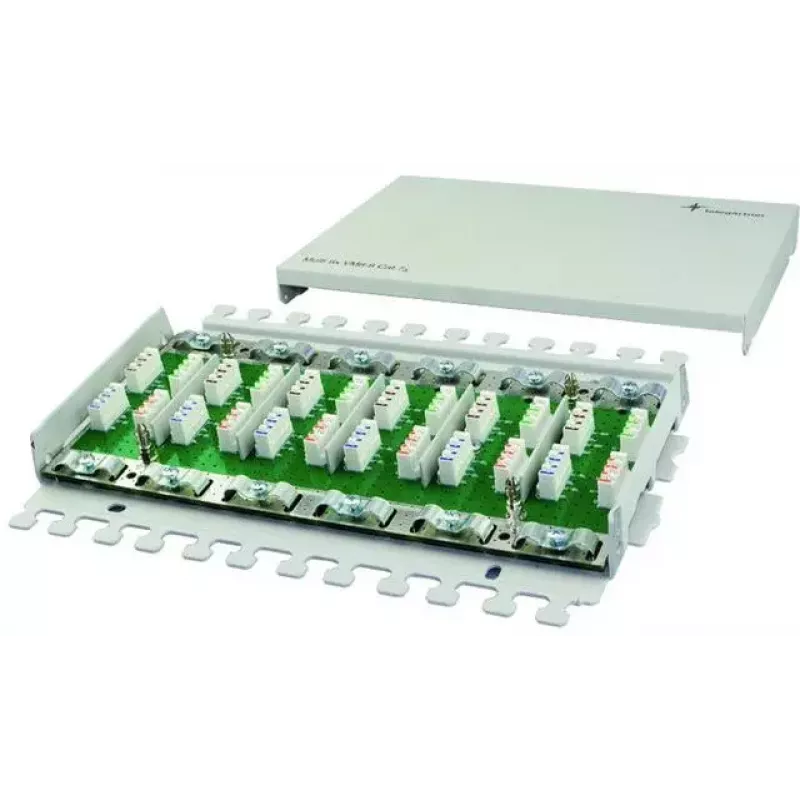

Telegärtner VM 8-8 modulis (piederuma modelis J00060A0071) ir paredzēts ekranētu un neekranētu vītā pāra instalācijas kabeļu (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) savienošanai un pagarināšanai pārejas vai konsolidācijas punktos, kabeļu pagarinājumiem, bojātu kabeļu remontam un kabeļu maršruta maiņai. Cat.7A lietojumprogrammās piederums ir saderīgs ar standarta instalācijas un patch vadiem un ir paredzēts, lai samazinātu maršruta maiņu, ļaujot pastāvīgi savienot vairākus kabeļa segmentus bez ievērojama pārraides veiktspējas zuduma.

Priekšrocības

Modulis izmanto LSA Plus spailes uz kopējas iespiedshēmas plates un atbalsta EIA/TIA 568A un 568B krāsu kodu, ļaujot pievienot 4 pāru ekranētus vai neekranētus kabeļus no AWG 27–22. Pārus var novadīt līdz spailei, neatvijot vadus, savukārt pieskrūvējamās spailes uz iespiedshēmas plates nodrošina drošu ekrāna kontaktu. Konstrukcija pieļauj mainīgus kabeļa ievirzes virzienus, bezinstrumentu nerūsējošā tērauda ekranējuma vāciņa uzstādīšanu uz statīva un pie sienas montējamām versijām, kā arī piedāvā potenciāla izlīdzināšanas savienojumu tieši uz iespiedshēmas plates (M4 skrūve). EMC saderība ir nodrošināta saskaņā ar DIN EN 61000-6-1 un 61000-6-2.

Piemērots

• Pārejas/konsolidācijas punktiem strukturētajā kabeļošanā
• Kabeļu pagarinājumiem un maršruta maiņai
• Bojātu vītā pāra instalācijas kabeļu remontam
• Profesionālām Cat.7A tīkla instalācijām, kur nepieciešami ekranēti savienojumi

Galvenās specifikācijas

• Modelis: Telegärtner J00060A0071 (VM 8-8 modulis)
• Saderīgas kabeļu kategorijas: Cat.5e / Cat.6 / Cat.6A / Cat.7 / Cat.7A
• Noslēgšana: LSA Plus uz iespiedshēmas plates, krāsu kods EIA/TIA 568A un 568B
• Vadu diapazons: AWG 27–22 (4 pāru ekranēti/neekranēti)
• Maksimālie pastāvīgie savienojumi: līdz 12 ienākošiem un 12 izejošiem 8 vadu kabeļiem (atkarībā no moduļa tipa)
• Ekrāna kontakts: pieskrūvējamas spailes uz iespiedshēmas plates; potenciāla izlīdzināšanas skrūve M4
• EMC: DIN EN 61000-6-1 un 61000-6-2
• Korpuss: sienas korpuss ar pulverkrāsojumu no lokšņu tērauda RAL7035 gaiši pelēks (citas versijas: virsmas montāža, 19" statīva)

Kā lietot

Uzstādiet VM 8-8 moduli izvēlētajā korpusā (virsmas, sienas vai 19" statīva) un ievadiet ienākošos un izejošos kabeļus atbilstoši izvēlētajai versijai: virsmas montāžas AP versijā kabeļi var būt vienā virzienā, savukārt virsmas montāžas, 19" un pamata versijās kabeļi ir nobīdīti par 180°. Noņemiet ārējo apvalku pēc nepieciešamības, katru pāri tieši pievadiet pie LSA Plus spailes, pārāk neatvijot, un noslēdziet, izmantojot LSA rīku. Ekranētiem kabeļiem nostipriniet ekrānu pie pieskrūvējamajām iespiedshēmas plates spailēm un, ja nepieciešams, pievelciet M4 potenciāla izlīdzināšanas skrūvi, lai izveidotu aizsargzemējuma savienojumu. Ja piemērojams, izmantojiet komerciāli pieejamas kabeļsaites stiepes atslogošanai.

Ieteikumi

Izmantojiet moduli ar saderīgiem Cat.7A ekranētiem instalācijas un patch vadiem, ievērojiet EIA/TIA 568 vadījuma shēmas un pēc instalācijas pārbaudiet nepārtrauktību un ekranējumu ar piemērotiem testeriem, lai saglabātu noteiktos pārraides raksturlielumus.
