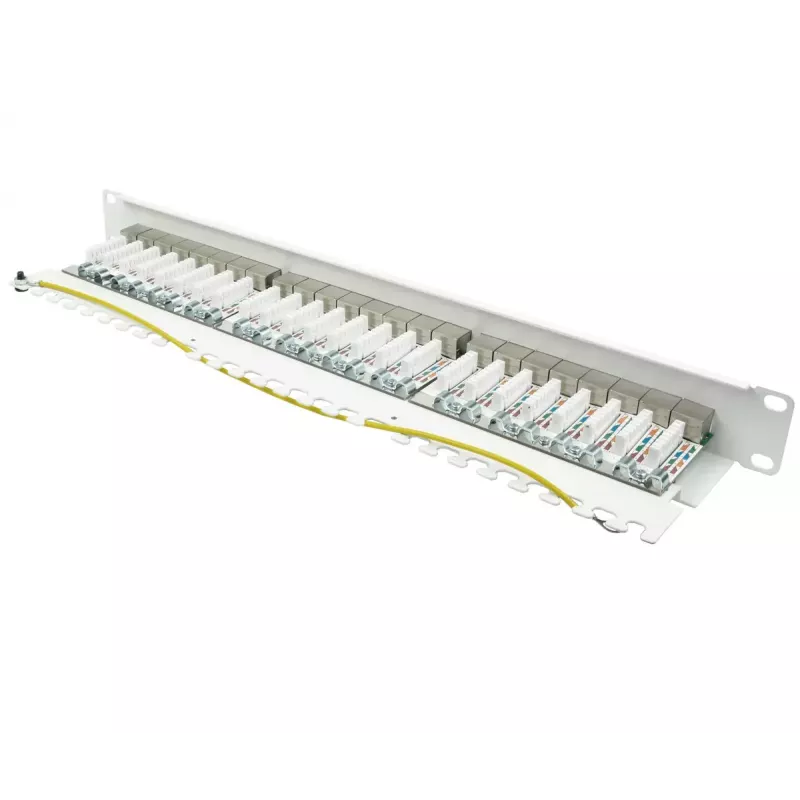

Patch Panel Alcasa GC-N0146 0.5U 10 Gigabit Ethernet RJ-45 Cat6a

Alcasa GC-N0146 0.5U 10 Gigabit Ethernet RJ-45 Cat6a savienojuma panelis ir kompakts statnē montējams panelis, kas paredzēts strukturētu tīklu instalācijām. Tam ir 24 RJ-45 pieslēgvietas, kas ir saderīgas ar Cat6a kabeļiem, lai atbalstītu 10 Gigabit Ethernet savienojumus. Panelis ir izgatavots no tērauda ar baltu apdari, tā izmēri ir 482,6 mm platums, 22 mm augstums un 100 mm dziļums, kas ļauj organizēt horizontālo kabeļu sadali standarta 19 collu statnē.

Priekšrocības

Šis 0,5U savienojuma panelis nodrošina lielu pieslēgvietu blīvumu samazinātā statnes augstumā, ļaujot efektīvi izmantot statnes vietu, vienlaikus saglabājot pilnu 10 Gigabit veiktspēju caur Cat6a vidi. Tērauda konstrukcija nodrošina mehānisku izturību atkārtotiem savienošanas cikliem un kabeļu pārvaldībai. Standarta platums nodrošina saderību ar parastajiem statņu korpusiem un vienkāršo integrāciju esošajos tīkla statņos.

Piemērots

• Serveru telpām un datu skapjiem, kur nepieciešama ātrdarbīga 10 Gigabit savienojamība
• Biroju tīkliem, kas izmanto Cat6a strukturēto kabeļošanu
• Telekomunikāciju telpām, kur statnes vieta ir ierobežota
• Tīkla skapjiem, kur nepieciešama centralizēta kabeļu terminēšana un organizēšana

Galvenās specifikācijas

• Formas faktors: 0,5U statnē montējams
• Pieslēgvietu skaits: 24 RJ-45 pieslēgvietas
• Atbalstītais standarts: Cat6a, piemērots 10 Gigabit Ethernet
• Materiāls: tērauds
• Apdares krāsa: balta
• Izmēri (P×A×D): 482,6 mm × 22 mm × 100 mm

Kā lietot

Uzstādiet savienojuma paneli standarta 19 collu statnē, izmantojot atbilstošo montāžas aprīkojumu 0,5U aprīkojumam. Terminējiet katru Cat6a kabeli attiecīgajā RJ-45 pieslēgvietā, ievērojot T568A vai T568B vadu shēmu, kas nepieciešama jūsu instalācijai. Izmantojiet kabeļu pārvaldības piederumus un uzlīmes, lai uzturētu kārtīgas līnijas un vienkāršotu identifikāciju. Pārbaudiet savienojumus ar tīkla testeri, lai apstiprinātu veiktspēju līdz 10 Gigabit Ethernet pēc terminēšanas un savienošanas.

Ieteikumi

Novietojiet paneli tuvu slēdzim vai savienojuma laukam, lai samazinātu horizontālo kabeļu garumus. Saglabājiet pareizus liekuma rādiusus Cat6a kabeļiem un izvairieties no pārmērīgas slodzes uz savienotājiem. Lai nodrošinātu konsekventu 10 Gigabit veiktspēju, izmantojiet kvalitatīvus Cat6a kabeļus un ievērojiet nozares terminēšanas praksi, ieskaitot pareizu pāru atvēršanu un ekranēšanu (ja piemērojams).
