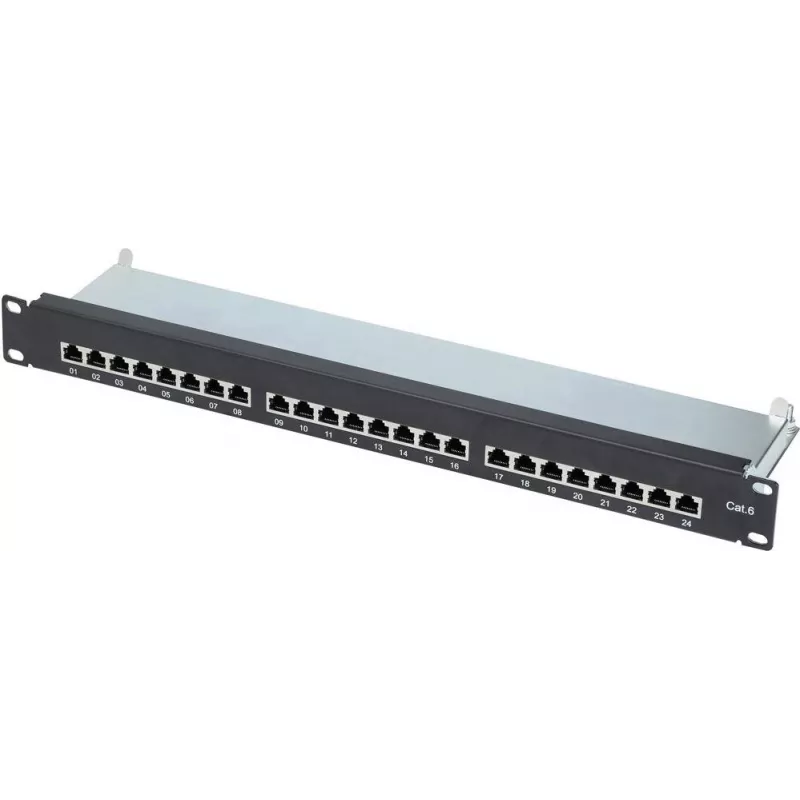

Patch Panel Renkforce 24-Port CAT6, 1U (1 HE) strukturētai kabeļu sistēmai

Renkforce 24-portu CAT6 patch panelis 1U (1 HE) augstumā ir paredzēts CAT6 Ethernet kabeļu terminēšanai un organizēšanai strukturētās kabeļu instalācijās. Panelis nodrošina 24 RJ45 portus standarta 19 collu statņu formātā, radot centralizētus pieslēguma punktus kabeļu pārslēgšanai, testēšanai un tīkla savienojumu pārkārtošanai. Tas ir paredzēts lietošanai serveru telpās, telekomunikāciju skapjos un biroja tīkla statņos, kur nepieciešama kārtīga kabeļu maršrutēšana un uzticami terminējumi.

Priekšrocības

Panelis nodrošina CAT6 kabeļu veiktspēju un piedāvā konsekventu portu marķēšanu un izlīdzināšanu, lai vienkāršotu uzstādīšanu un apkopi. Tā 1U izmērs ietaupa vietu statnē, vienlaikus nodrošinot pilnu 24 RJ45 portu komplektu horizontālajai kabeļu sistēmai. Metāla korpuss veicina mehānisko stabilitāti un drošu montāžu standarta statņos. Ar krāsu kodētie terminēšanas punkti un skaidra portu identifikācija samazina vadu kļūdu risku pievienošanas un turpmākās pārkonfigurēšanas laikā.

Piemērots

• Serveru telpām un datu centriem, kur nepieciešama organizēta horizontālā kabeļu terminēšana
• Biroja tīkla statņiem un komunikāciju skapjiem
• Mazo un vidējo uzņēmumu strukturētām kabeļu instalācijām
• Tīkla pārslēgšanas, testēšanas un elastīgas pārkonfigurēšanas uzdevumiem

Galvenās specifikācijas

• Portu skaits: 24 RJ45 porti
• Kabeļu standarts: CAT6 veiktspējas līmenis
• Statņa augstums: 1U (1 HE), saderīgs ar 19 collu statņiem
• Montāža: priekšpusē montējams standarta statņu vienībām
• Korpusa materiāls: metāla konstrukcija izturībai
• Terminēšanas tips: IDC/iespiežamā stila terminējumi ar krāsu kodēšanu
• Portu marķēšana: secīga portu identifikācija ērtai pārvaldībai

Kā lietot

Uzstādiet patch paneli 19 collu statnē vēlamajā 1U vietā un nostipriniet to ar atbilstošu statņa stiprinājumu. Novadiet CAT6 horizontālos kabeļus uz paneļa aizmuguri un terminējiet katru vadu pāri, izmantojot norādītos iespiežamos punktus saskaņā ar krāsu kodējumu un izvēlēto vadu standartu (T568A vai T568B). Pēc terminēšanas izmantojiet īsus patch kabeļus, lai savienotu priekšējos RJ45 portus ar tīkla slēdžiem, maršrutētājiem vai citu aktīvo aprīkojumu. Pārbaudiet katru savienojumu ar kabeļu testeri, lai apstiprinātu nepārtrauktību, pāru integritāti un veiktspējas parametrus.

Ieteikumi

Uzticamai tīkla veiktspējai ievērojiet pareizus kabeļu liekuma rādiusus, izvairieties no ieteicamo kabeļu garumu pārsniegšanas un skaidri marķējiet abus katra kabeļa galus. Izmantojiet ekranētu kabeļu sistēmu un zemēšanas praksi tikai tad, ja to prasa kopējā instalācija un aprīkojums. Pēc uzstādīšanas veiciet sertifikācijas testēšanu, lai nodrošinātu, ka savienojumi atbilst CAT6 specifikācijām.
