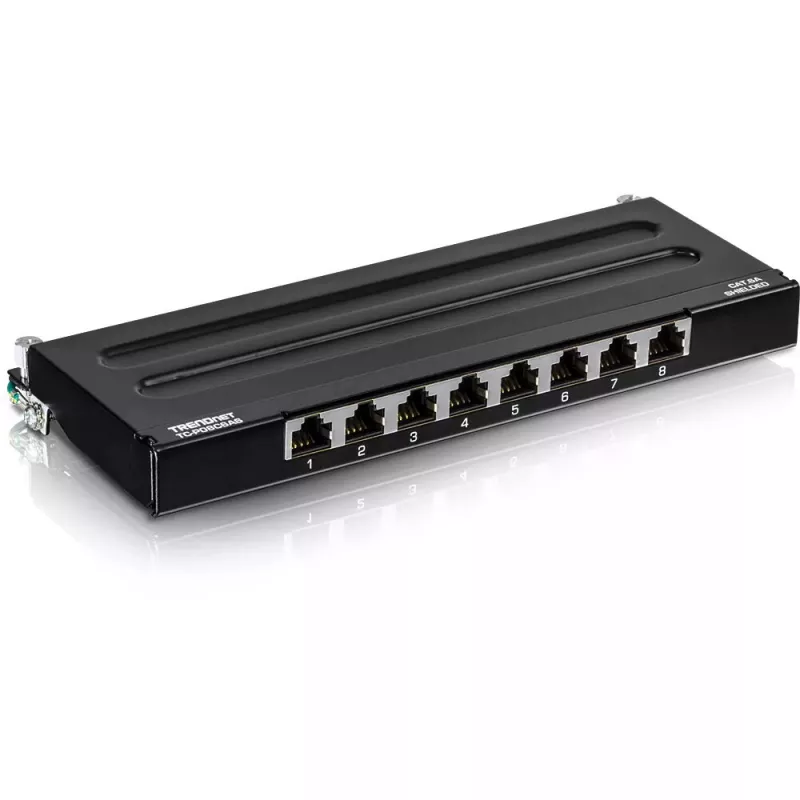

Patch Panel Trendnet TC-P08C6AS

Trendnet TC-P08C6AS ir 8 portu Cat6A ekranēts pie sienas montējams ielāpu panelis, kas izstrādāts gigabitu un 10G vara Ethernet tīkliem. Kompaktais 0,5U metāla korpuss nodrošina organizētu kabeļu pārvaldību un izturīgu montāžu plauktos, skapjos vai pie sienām. Šis panelis ir saderīgs ar Cat5e, Cat6 un Cat6A kabeļiem un izmanto 110 IDC tipa spaiļu blokus uzticamiem savienojumiem.

Priekšrocības

Ielāpu panelis atbalsta 10G veiktspēju, izmantojot Cat6A kabeļus, un tam ir ekranēts dizains, kas samazina elektromagnētiskos traucējumus (EMI) un šķērsrunu. Tam ir krāsu kodēts marķējums T568A un T568B vadu shēmām un 90° leņķa terminācija kārtīgai uzstādīšanai. Metāla korpuss ir montējams pie sienas un ietver integrētu kabeļu pārvaldības pārklājuma plāksni, lai atdalītu un sakārtotu kabeļus. Tas atbilst ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801 un EN50173-1 standartiem un darbojas temperatūrā no -25° līdz 50° C (-13° līdz 122° F).

Piemērots

• Mazo biroju un mājas tīklu ielāpu veidošanai
• Pie sienas montējamiem tīkla punktiem komerciālās vai dzīvojamās ēkās
• 10G gataviem vara Ethernet savienojumiem, izmantojot Cat6A kabeļus
• Strukturēto kabeļu instalācijām, kurām nepieciešami ekranēti komponenti

Galvenās specifikācijas

• Modelis: TC-P08C6AS
• Porti: 8
• Kabeļu saderība: Cat5e, Cat6, Cat6A
• Ekranējums: Ekranēts metāla korpuss
• Terminācija: 110 IDC tipa spaiļu bloki (izmantojiet 110 vai Krone instrumentu)
• Vadu shēmas: Krāsu kodētas T568A un T568B
• Standarti: ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801, EN50173-1
• Darba temperatūra: -25° – 50° C (-13° – 122° F)
• Formas faktors: Montējams pie sienas, 0,5U
• Krāsa: Melna
• Svars: 0,474 kg

Kā lietot

Montējiet Trendnet TC-P08C6AS pie sienas vai plaukta telpā, izmantojot atbilstošas skrūves un enkurus. Terminējiet ienākošos ekranētos Cat6A (vai Cat6/Cat5e) kabeļus uz 110 IDC spaiļu blokiem, ievērojot krāsu kodēto T568A vai T568B shēmu. Izmantojiet 110 vai Krone iespiešanas instrumentu (saderīgs TRENDnet TC-PDT, pārdod atsevišķi), lai nostiprinātu vadus. Aizveriet integrēto kabeļu pārvaldības pārklājuma plāksni, lai atdalītu un novirzītu kabeļus kārtīgai uzstādīšanai. Pievienojiet ielāpu vadus no priekšējiem RJ45 portiem tīkla slēdžiem vai ierīcēm.

Ieteikumi

Optimālai 10G veiktspējai savienojiet šo ekranēto ielāpu paneli ar ekranētu Cat6A kabeļu sistēmu un nodrošiniet ekranētās sistēmas pareizu zemējumu. Izmantojiet pareizo iespiešanas instrumentu un konsekventi ievērojiet izvēlēto vadu shēmu, lai saglabātu signāla integritāti.
