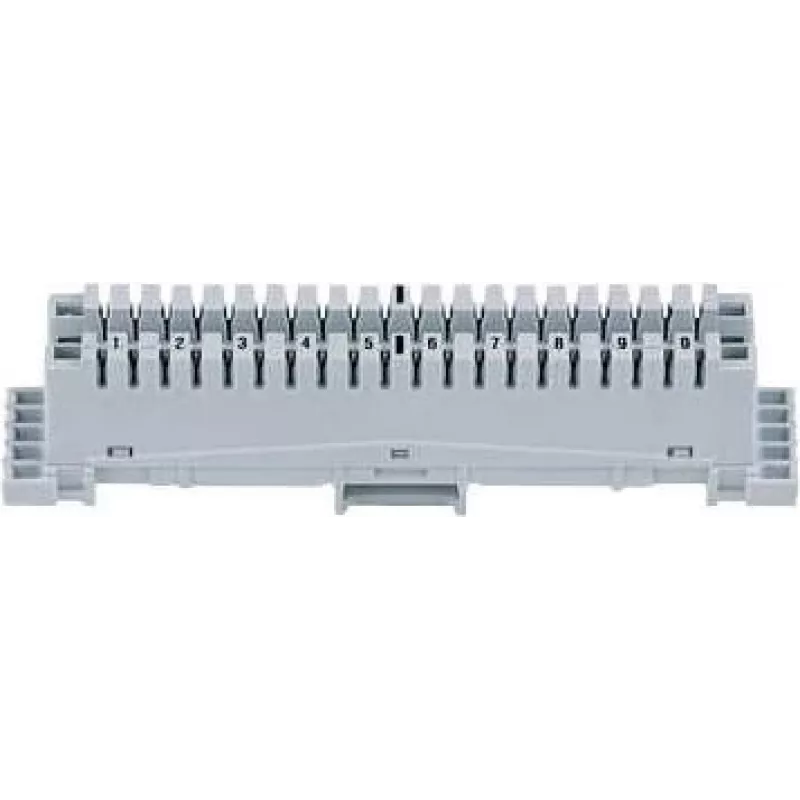

Patch paneļa savienotāja sloksne Corning 79101-511 00 ar krāsu kodu (LSA‑Plus 2/10DA)

Corning 79101-511 00 ir savienotāja/termināla sloksne, kas paredzēta strukturētām vara telekomunikāciju instalācijām. Izstrādāta LSA‑Plus 2/10DA sistēmām, sloksne nodrošina marķētu termināla punktu rindu ar integrētu krāsu kodējumu, lai atvieglotu pāru identifikāciju un konsekventu elektroinstalāciju. Tā ir paredzēta lietošanai sadales rāmjos, patch paneļos un tīkla skapjos, kur nepieciešami uzticami un apkalpojami termināli balss un datu ķēdēm.

Priekšrocības

Corning savienotāja sloksne piedāvā skaidru integrētu krāsu kodējumu, kas paātrina identifikāciju un samazina elektroinstalācijas kļūdas. Tās LSA‑Plus saderīgie kontakti nodrošina stingrus, gāzes necaurlaidīgus savienojumus bez lodēšanas, garantējot elektrisko uzticamību un ilgtermiņa kontaktu stabilitāti. Dizains atbalsta organizētu kabeļu izvietošanu un marķēšanu, kas atvieglo apkopi un samazina dīkstāves laiku pārkonfigurēšanas vai kļūdu meklēšanas laikā.

Piemērots

• Vara balss un datu ķēžu terminēšanai un sadalei telekomunikāciju telpās
• Patch paneļu un šķērssavienojumu instalācijām
• Apkopes un remonta darbiem, kur nepieciešama pāru identifikācija un ātra piekļuve
• Mazo un vidējo uzņēmumu tīkla skapjiem un sadales rāmjiem

Galvenās specifikācijas

• Termināla sistēma: saderīga ar LSA‑Plus 2/10DA
• Integrēts krāsu kodējums pāru identifikācijai
• Formas faktors: savienotāja/termināla sloksne, piemērota montāžai statīvā vai rāmī
• Kontaktu tips: izolācijas pārvietošanas kontakti terminēšanai ar instrumentu
• Pielietojums: vara telekomunikāciju kabeļu sistēmas balsij un datiem

Kā lietot

Uzstādiet savienotāja sloksni norādītajā pozīcijā uz sadales rāmja vai tīkla skapī, izmantojot saderīgus montāžas piederumus. Novietojiet ienākošos un izejošos vara kabeļus, lai pāri sakristu ar krāsu kodējumu uz sloksnes. Izmantojiet atbilstošo LSA‑Plus uzstādīšanas instrumentu, lai ievietotu vadus izolācijas pārvietošanas kontaktos un izveidotu drošus savienojumus. Marķējiet katru termināla punktu atbilstoši savai numerācijas shēmai vai tīkla dokumentācijai, lai nodrošinātu izsekojamību.

Rekomendācijas

Veiciet terminēšanu ar norādīto LSA‑Plus instrumentu un pēc instalācijas pārbaudiet pāru nepārtrauktību un elektroinstalācijas secību. Uzturiet zonu ap sloksni sakārtotu un brīvu no kabeļu spriedzes; pēc nepieciešamības izmantojiet kabeļu saites un vadības kanālus, lai novērstu mehānisku spriedzi uz savienojumiem.
