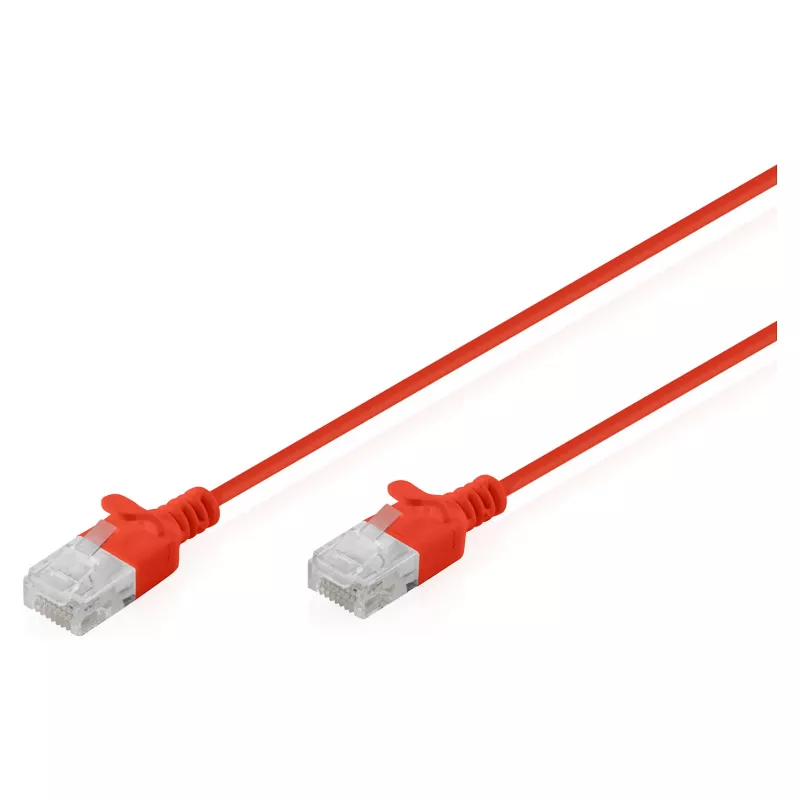

Patch vads DIGITUS CAT 6 U-UTP plāns, 1 m, sarkans

DIGITUS CAT 6 U-UTP plāns patch vads, 1 m, sarkans ir neekranēts vītā pāra Ethernet patch vads, kas paredzēts CAT 6 veiktspējai kompaktās instalācijās. Ar samazinātu ārējo diametru un elastīgu apvalku šis 1 m garais vads atbalsta datu pārraidi līdz 1 Gbit/s pie 250 MHz frekvences un ir piemērots slēdžu, maršrutētāju, patch paneļu un tīkla gala ierīču savienošanai birojos, mājās un augsta blīvuma kabeļu vidēs. Vads izmanto daudzdzīslu AWG 32/7 neapstrādātus vara vadus, ievēro EIA/TIA 568B krāsu kodu un ietver veidotu pretlocīšanas uzmavu ar sprieguma atvieglojumu, lai aizsargātu RJ45 spraudni un fiksācijas mēlīti.

Priekšrocības

Plānā konstrukcija ar kopējo diametru aptuveni 2,7 mm samazina kabeļa apjomu, padarot maršrutēšanu blīvos patch paneļos un šaurās vietās vieglāku, vienlaikus saglabājot elastību uzstādīšanai. LSZH ārējais apvalks ierobežo dūmu un halogēnu izdalīšanos ugunsgrēka gadījumā. Atbilstība ISO/IEC 11801 un EN 50173 CAT 6 standartiem nodrošina konsekventu elektrisko veiktspēju un saderību ar izplatītākajiem Ethernet standartiem, tostarp 10BASE-T, 100BASE-T un 1000BASE-T. Vads atbalsta PoE un PoE+ ar tīra vara vadītājiem un nodrošina uzticamu mehānisko aizsardzību ar veidotu pretlocīšanas uzmavu un fiksējošās sviras aizsardzību.

Piemērots

• Īsiem patch savienojumiem starp slēdžiem, maršrutētājiem un sienas rozetēm birojos un mājās

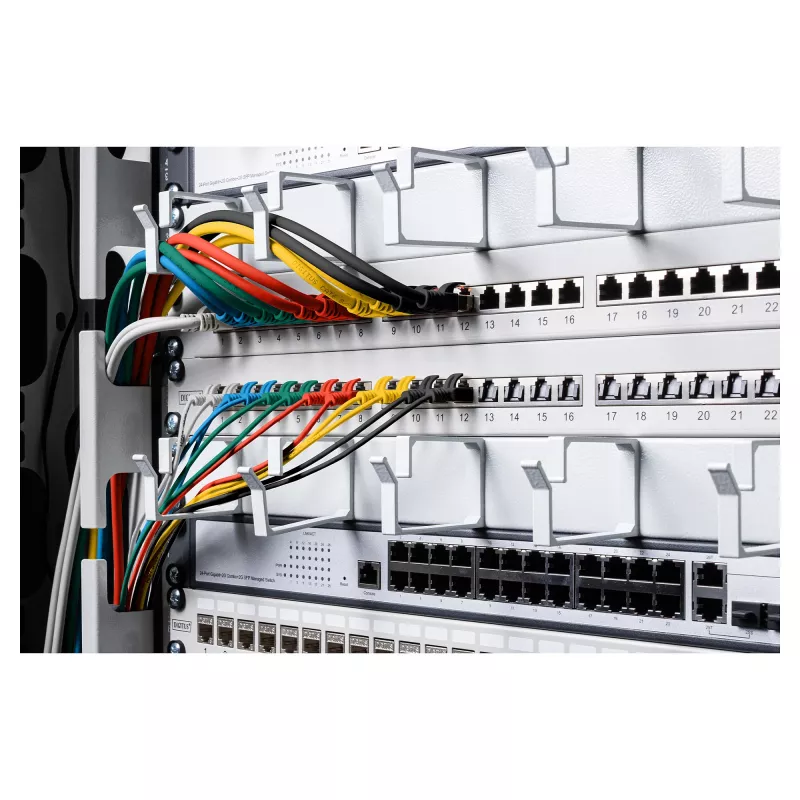

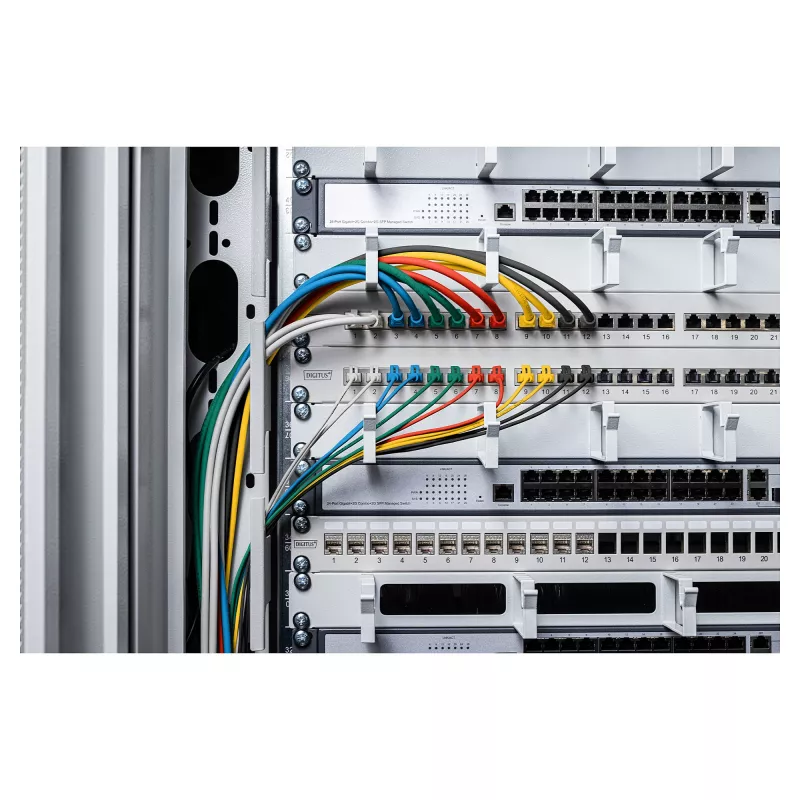

• Augsta blīvuma patch paneļiem un datu sadales skapjiem, kur nepieciešams samazināts kabeļa diametrs
• Savienojumiem ar tīkla gala ierīcēm, piemēram, personālajiem datoriem, IP tālruņiem, printeriem un piekļuves punktiem
• PoE un PoE+ darbināmām ierīcēm, kur nepieciešama CAT 6 veiktspēja

Galvenās specifikācijas

• Veiktspējas klase: CAT 6, līdz 250 MHz
• Pārraides ātrums: līdz 1 Gbit/s
• Vadītāja tips: daudzdzīslu neapstrādāts varš AWG 32/7
• Izolācija: HD-PE (augsta blīvuma polietilēns)
• Ārējais apvalks: LSZH (Low Smoke Zero Halogen)
• Kopējais diametrs: aptuveni 2,7 mm ± 0,15 mm
• Liekuma rādiuss: 15 × ārējais diametrs

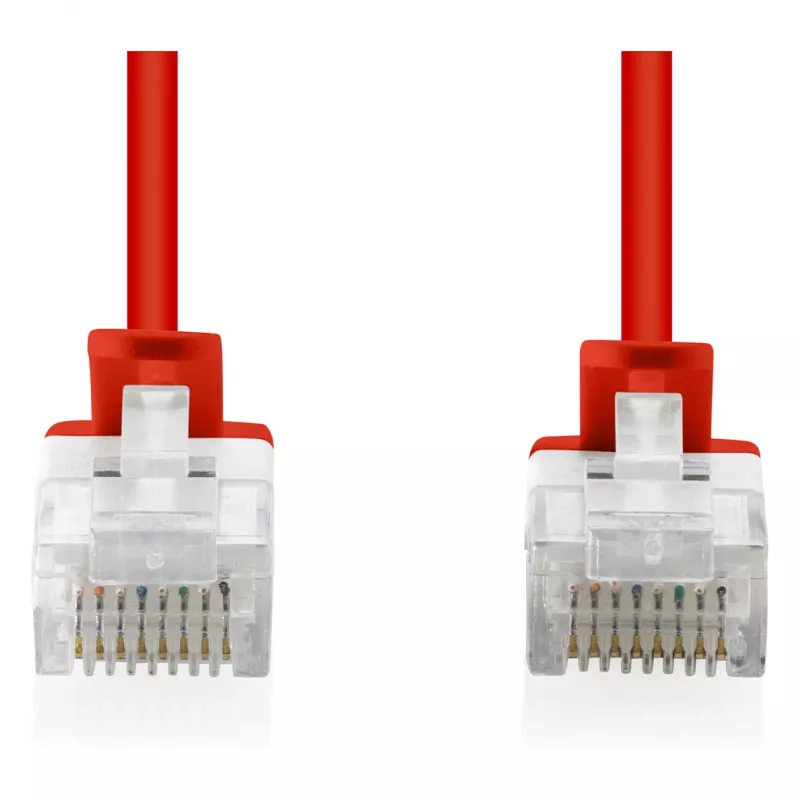

• Savienotājs: RJ45 spraudnis ar veidotu sprieguma atvieglojumu un fiksācijas mēlītes aizsardzību
• Kodējums: EIA/TIA 568B krāsu kods
• Darba temperatūra: -20 °C līdz +60 °C
• Liesmas aizture un dūmu izdalīšanās: IEC 60332-1, IEC 61034
• Dielektriskā izturība: 500 V AC, 1 minūte bez pārrāvuma
• Kalpošanas laiks (savienojumu cikli): 750

Kā lietot

Pievienojiet vienu RJ45 spraudni tīkla ierīcei, piemēram, slēdzim, maršrutētājam vai sienas rozetei, un otru galu – attiecīgajam portam mērķa ierīcē, ievērojot EIA/TIA 568B kontaktu secību konsekventai instalācijai. Izvadiet plāno vadu caur kabeļu pārvaldības kanāliem vai vertikālajiem/horizontālajiem organizatoriem, izmantojot mazo diametru, lai samazinātu locīšanu un sastrēgumus. Izvairieties no pārmērīga stiepes spēka uz savienotāju un pārliecinieties, ka veidotais sprieguma atvieglojums ir pareizi novietots, lai aizsargātu fiksācijas mēlīti ievietošanas un izņemšanas laikā.

Ieteikumi

Optimālai veiktspējai saglabājiet kabeļu garumus tipiskos patch garumos 1 Gbit/s savienojumiem un izvairieties no stingriem līkumiem, kas mazāki par norādīto liekuma rādiusu. Izmantojiet DIGITUS CAT 6 U-UTP plāns vadu īsiem, augsta blīvuma savienojumiem un kombinējiet ar piemērotiem patch paneļiem un modulāriem ligzdām, kas novērtētas CAT 6, lai saglabātu kopējo līnijas veiktspēju. Glabājiet neizmantotos vadus sausā vidē un izvairieties no tiešas saules gaismas vai temperatūras ārpus norādītā darba diapazona iedarbības.
