Patchcord Extralink LC/APC–LC/APC vienmoda dupleksais 9/125 µm G.657.A1, 2 m

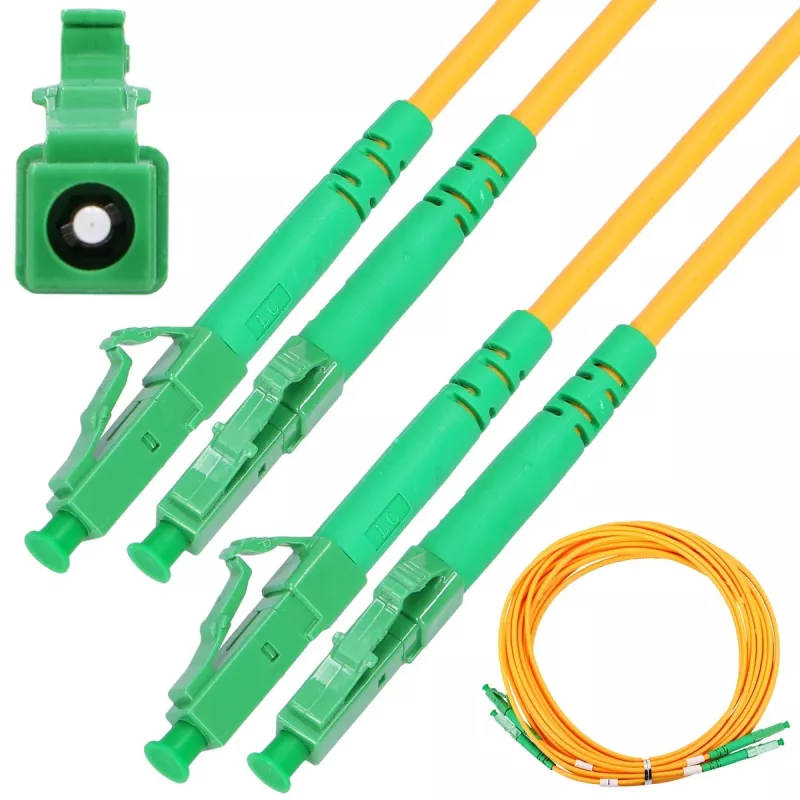

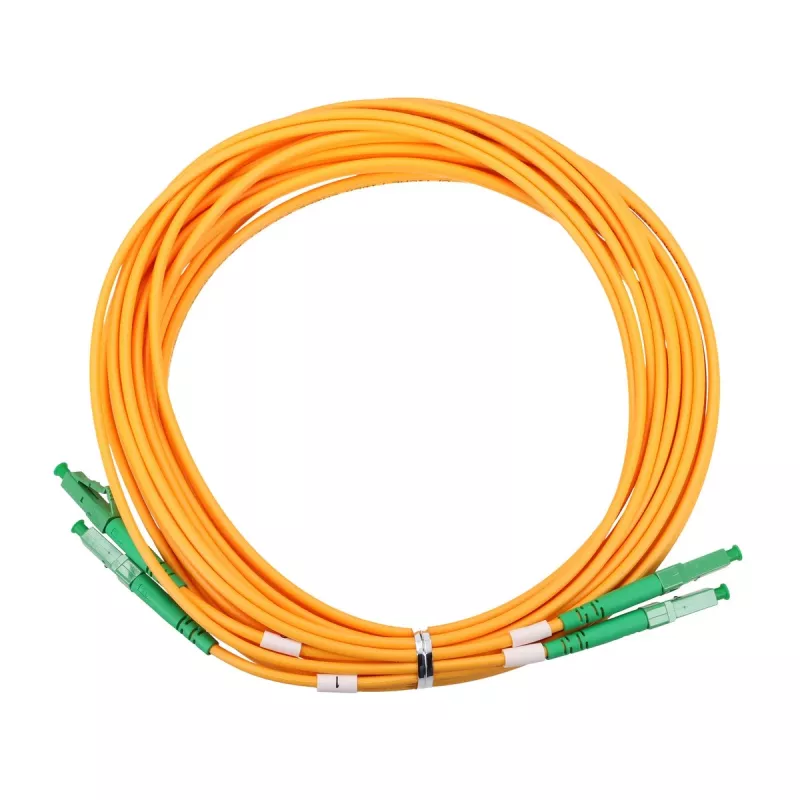

Patchcord Extralink LC/APC–LC/APC vienmoda dupleksais 9/125 µm G.657.A1, 2 m ir 2 metrus garš vienmoda dupleksais optiskais patchvads, kas abos galos aprīkots ar LC/APC savienotājiem. Kabelis izmanto 9/125 µm vienmodas šķiedras, kas atbilst ITU-T G.657.A1, lai nodrošinātu uzlabotu lieces veiktspēju, un 3,0 mm ārējo apvalka diametru, kas piemērots standarta statīvu, paneļu un telpu instalācijām. Tas ir paredzēts šķiedras līdz mājai (FTTH) vidēm un vispārējiem optisko tīklu savienojumiem, nodrošinot kompaktu LC/APC duplekso saskarni optisko raiduztvērēju, ONT/ONU ierīču, savienojumu paneļu un sadales rāmju pieslēgšanai.

Priekšrocības

G.657.A1 vienmodas šķiedra piedāvā labāku toleranci pret ciešiem līkumiem salīdzinājumā ar standarta G.652 šķiedrām, samazinot signāla zudumus ierobežotas maršrutēšanas un mājas instalācijas scenārijos. LC/APC savienotāji nodrošina slīpu fizisku kontaktu, kas samazina atstarotos signālus, kas ir svarīgi pasīvajiem optiskajiem tīkliem un augstas jutības iekārtām. 3,0 mm apvalks nodrošina līdzsvaru starp elastību un mehānisko aizsardzību, kamēr dupleksā konfigurācija vienkāršo divvirzienu vienmodas pārraidi, izmantojot pārī savienotas šķiedras.

Piemērots

• FTTH abonentu savienojumi starp ONT/ONU un sienas kontaktligzdu
• Savienojumu paneļi un šķiedru sadales rāmji telekomunikāciju skapjos
• Optisko raiduztvērēju un slēdžu ar LC/APC pieslēgvietām savstarpēja savienošana
• Īsi starpsavienojumi serveru telpās un telekomunikāciju skapjos

Galvenās specifikācijas

• Šķiedras tips: vienmoda 9/125 µm, atbilst G.657.A1
• Savienotāja tips: LC/APC uz LC/APC duplekss
• Kabeļa garums: 2 m
• Kabeļa apvalka diametrs: 3,0 mm
• Konfigurācija: duplekss, divas šķiedras vienā apvalkā
• Tipiski pielietojumi: FTTH savienošana, LAN/WAN optiskie savienojumi, iekārtu starpsavienojumi

Kā lietot

Pievienojiet vienu LC/APC savienotāju avota ierīcei (piemēram, OLT, slēdža SFP portam vai optiskajam raiduztvērējam) un otru LC/APC savienotāju galamērķa ierīcei (ONT/ONU, savienojumu panelim vai raiduztvērējam). Pārliecinieties, ka slīppulētie (APC) savienotāji ir savienoti ar APC adapteriem, lai saglabātu pareizu gala virsmas leņķi un samazinātu atstarojumus. Rīkojieties ar savienotājiem aiz uzmavas un izvairieties pieskarties ferulai. Līdz uzstādīšanai turiet putekļu vāciņus uz savienotājiem un, ja nepieciešams, pirms savienošanas tīriet ferulas ar piemērotiem šķiedru tīrīšanas rīkiem. Izvadiet kabeli, lai izvairītos no asiem līkumiem, un nostipriniet to paliktņos vai skavās, ievērojot šķiedras minimālo lieces rādiusu.

Ieteikumi

Lai iegūtu vislabāko veiktspēju, izmantojiet LC/APC adapterus, kas paredzēti APC savienotājiem, kur iespējams, saglabājiet lieces rādiusus virs minimālajiem, kas noteikti G.657.A1, un pirms galīgās pievienošanas veiciet optisko pārbaudi un tīrīšanu. Sadales paneļos izmantojiet stiepes samazināšanas un pareizu kabeļu pārvaldību, lai novērstu slodzi uz savienotājiem un šķiedrām.
