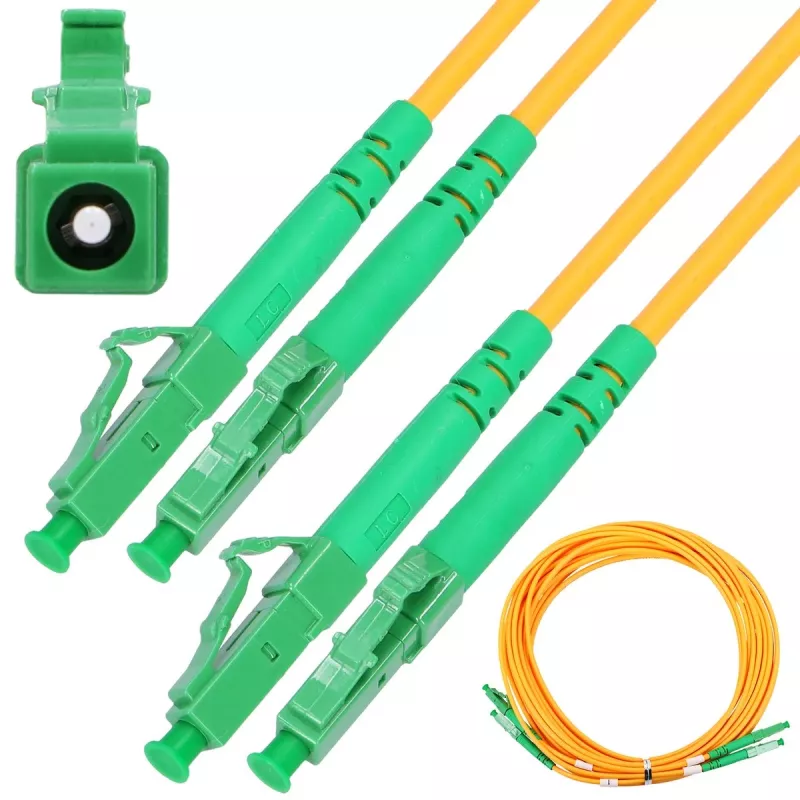

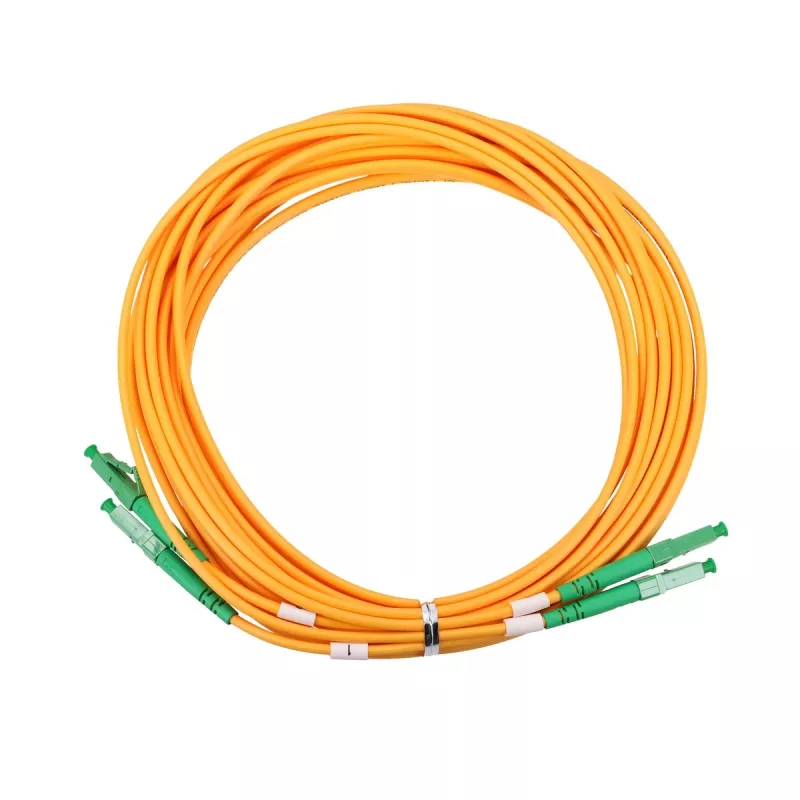

Patchcord Extralink LC/APC–LC/APC vienmoda dupleksais 9/125 µm G.657.A1 5 m

Patchcord Extralink LC/APC–LC/APC vienmoda dupleksais 9/125 µm G.657.A1 5 m ir vienmoda dupleksais optiskais plāksterkabelis, kas paredzēts īsiem iekštelpu savienojumiem un FTTH pieslēguma punktiem. Kabelī tiek izmantota G.657.A1 9/125 µm optiskā šķiedra, un tam abos galos ir kompakti LC savienotāji ar slīpētām APC kontaktvirsmām, lai samazinātu atstaroto signālu. Ar 5 m garumu un 3,0 mm apvalka diametru plāksterkabelis ir piemērots savienojumiem starp optiskajām iekārtām, plāksteru paneļiem un ONT/ONU ierīcēm, kur nepieciešama pilndupleksā pārraide un mazi ievades zudumi.

Priekšrocības

Extralink LC/APC–LC/APC plāksterkabelis nodrošina zemu atstaroto signālu, pateicoties APC slīpējuma leņķim, un stabilu vienmoda veiktspēju, izmantojot G.657.A1 šķiedru, kas piemērota saliekuma videi. Kompaktie LC savienotāji ļauj panākt lielu pieslēgvietu blīvumu paneļos un ierīcēs, savukārt dupleksā konstrukcija atbalsta vienlaicīgu raidīšanas un uztveršanas kanālus. 3,0 mm apvalks nodrošina mehānisku aizsardzību, veicot apstrādi un izvietošanu tipiskās iekštelpu instalācijās.

Piemērots

• FTTH pieslēguma savienojumi starp ONT/ONU un sienas kontaktligzdām
• Savienojumi starp optiskajiem sadales rāmjiem un plāksteru paneļiem
• Optisko raiduztvērēju, slēdžu vai multivides pārveidotāju savstarpēji savienojumi
• Iekštelpu optiskās šķiedras savienojumi datu korpusos un telekomunikāciju statīvos

Galvenās specifikācijas

• Šķiedras tips: vienmoda G.657.A1, 9/125 µm
• Savienotāja tips: LC/APC uz LC/APC dupleksais
• Kabeļa garums: 5 m
• Apvalka diametrs: 3,0 mm
• Pārraide: pilndupleksā
• Kontaktvirsmas slīpējums: leņķiskais fiziskais kontakts (APC) samazinātiem atstarošanas zudumiem

Kā lietot

Pievienojiet vienu LC/APC duplekso spraudni atbilstošajai LC/APC ligzdai raidītājierīcē un otru galu uztvērējierīcē, nodrošinot pareizu dupleksās spailes orientāciju raidīšanas/uztveršanas saskaņošanai. Izvietojiet kabeli, izvairoties no asiem līkumiem, un nostipriniet to kabeļu pārvaldības kanālos vai ar saitēm, lai novērstu slodzi uz savienotājiem. Pēc uzstādīšanas pārbaudiet savienojuma statusu un optisko jaudu vai nepārtrauktību ar atbilstošu testēšanas aprīkojumu.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izvairieties no kabeļa saliekšanas zem G.657.A1 šķiedrām noteiktā minimālā liekuma rādiusa un uzturiet LC/APC savienotāju kontaktvirsmas tīras, pirms savienošanas izmantojot apstiprinātus šķiedru tīrīšanas rīkus. Izmantojiet plāksterkabeli iekštelpu lietojumiem un aizsargātiem statīvu vai paneļu termināļiem, lai saglabātu mazus ievades zudumus un ilgtermiņa uzticamību.
