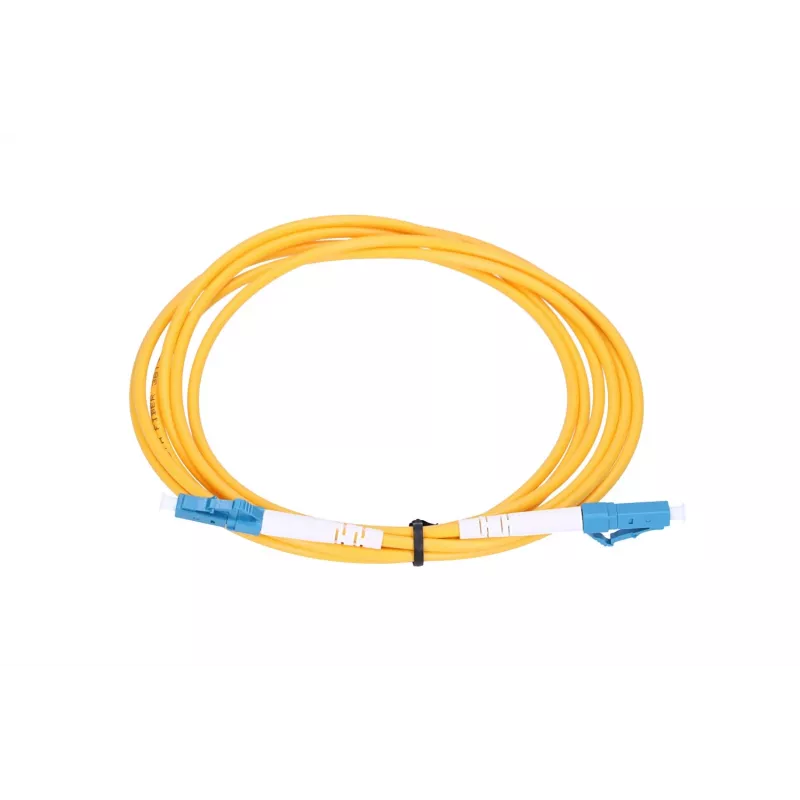

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m

Patchcord Extralink LC/UPC - LC/UPC Single Mode G.652D, 3 mm, 2 m ir vienmoda optiskais patchvads, kas paredzēts optisko iekārtu un patch paneļu savienošanai telekomunikāciju un datu tīklos. Kabelis izmanto G.652D šķiedru 3 mm FTTH apvalkā un ir aprīkots abos galos ar LC/UPC savienotājiem vienkāršā konfigurācijā. Ar 2 m garumu un maza diametra konstrukciju patchvads nodrošina zemus ievades zudumus un stabilu optisko veiktspēju īsiem starpsavienojumiem un komutācijas skapju pārslēgšanai.

Priekšrocības

Šis Extralink LC/UPC–LC/UPC patchvads piedāvā stabilas vienmoda pārraides īpašības, kas piemērotas 10 Gbps līnijām un tipiskām FTTH izvēršanām. Tā LC/UPC savienotāji nodrošina precīzu ferulas izlīdzināšanu un zemu atstarojumu, savukārt 3 mm apvalks sniedz atbilstošu mehānisko aizsardzību un elastību maršrutēšanai statīvos un korpusos. G.652D šķiedras tips nodrošina standarta vienmoda veiktspēju parastajos telekomunikāciju viļņu garumos un pieļauj mērenu liekšanu, ja tas ir pareizi uzstādīts.

Piemērots

• Slēdžu, multivides pārveidotāju un optisko raiduztvērēju savienošanai datu centros un tīkla skapjos
• Patch paneļiem un optisko šķiedru sadales rāmjiem telekomunikāciju telpās
• FTTH telpu pieslēgumiem starp OLT un ONU/ONT ierīcēm
• Īsiem punkta-punkta optiskajiem savienojumiem, kur nepieciešams 2 m vads

Galvenās specifikācijas

• Šķiedras tips: vienmoda G.652D
• Savienotāja tips: LC/UPC uz LC/UPC, vienkāršais
• Kabeļa diametrs: 3,0 mm
• Garums: 2 m
• Tipiskais darba viļņu garuma diapazons: ietver 1310 nm (piemērots 10 Gbps sistēmām)
• Minimālais liekšanas rādiuss (uzstādītā stāvoklī): 30 mm
• Pielietojuma vide: iekštelpu, pārslēgšanai un starpsavienojumiem

Kā lietot

Izvelciet 3 mm patchvadu starp ierīcēm vai patch paneļa portiem, nodrošinot vieglus līkumus un izvairoties no stingrām cilpām zem norādītā 30 mm rādiusa. Noņemiet putekļu vāciņus no LC/UPC savienotājiem tieši pirms ievietošanas un izmantojiet putekļu brīvu vidi vai tīrīšanas rīkus, ja nepieciešams. Ievietojiet LC savienotājus atbilstošajās LC ligzdās, līdz tie nofiksējas, un pārbaudiet optiskā savienojuma integritāti ar piemērotu testēšanas aprīkojumu. Lai atvienotu, nospiediet savienotāja fiksatoru un velciet taisni ārā, lai nesasprindzinātu šķiedru.

Ieteikumi

Lai nodrošinātu uzticamu zemu zudumu veiktspēju, uzturiet savienotāju gala virsmas tīras, nepārsniedziet minimālo liekšanas rādiusu un nostipriniet patchvadu, lai novērstu kustību, kas varētu sasprindzināt savienotājus. Izmantojiet šo patchvadu īsiem starpsavienojumiem un iekštelpu FTTH terminācijām; ārējai vai skarbai videi izvēlieties kabeli ar atbilstošām āra vai bruņotām specifikācijām.
