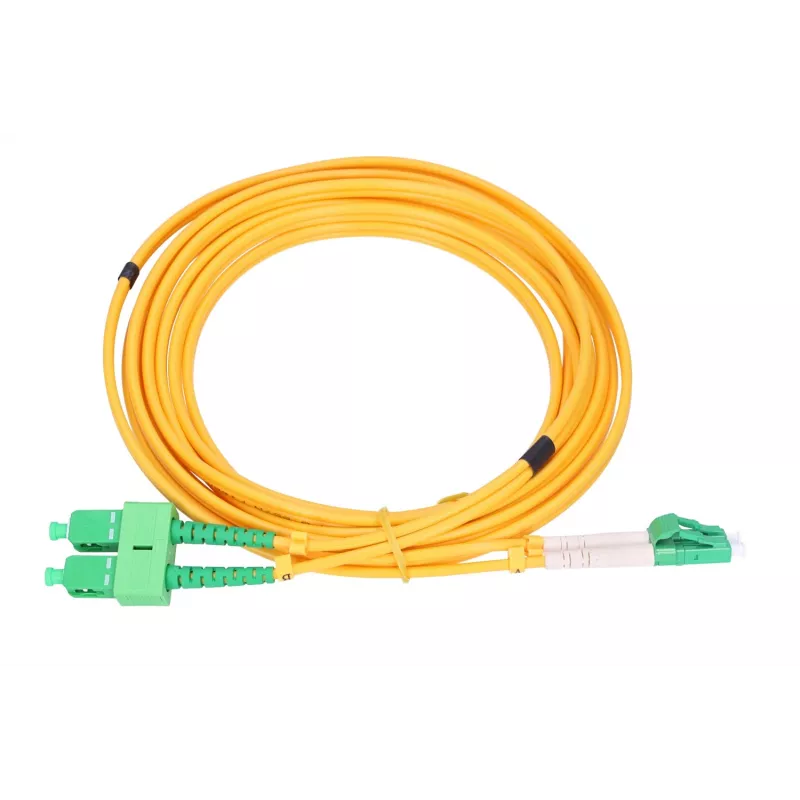

Patchcord Extralink SC/APC uz LC/APC Singlemode Duplekss 9/125 µm 3 mm 5 m

Extralink SC/APC uz LC/APC Singlemode Duplekss patchvads, 9/125 µm, 3 mm diametrs, 5 m garums, ir rūpnīcā terminēts optiskais kabelis, kas paredzēts zemiem zudumiem vienmoda savienojamībai. Kabelis izmanto G.657.A1 šķiedras īpašības un nodrošina pilnduplekso pārraidi caur SC/APC savienotāju vienā galā un LC/APC savienotāju otrā galā. Tas ir piemērots FTTH izvēršanai un savienojumiem starp optiskajām iekārtām, piemēram, komutatoriem, multivides pārveidotājiem un ONT/ONU ierīcēm, kur nepieciešama precīza izlīdzināšana un zema atstarotā signāla jauda.

Priekšrocības

Patchvads apvieno slīpētas APC gala virsmas ar vienmoda 9/125 µm šķiedru, lai samazinātu atgriezeniskos zudumus un uzlabotu signāla integritāti sistēmās, kas ir jutīgas pret atstarojumiem. Tā 3 mm apvalks nodrošina mehānisku aizsardzību un elastību statņu, patch paneļu un iekštelpu maršrutēšanai, vienlaikus saglabājot zemu liekšanas jutību, pateicoties G.657.A1 šķiedras tipam. Rūpnīcā pulētie savienotāji nodrošina konsekventus ievades zudumus un atkārtojamu veiktspēju dažādās instalācijās.

Piemērots

• FTTH abonentu savienojumi starp OLT un ONT/ONU
• Starpsavienojumi starp komutatoriem, optiskajiem raiduztvērējiem un multivides pārveidotājiem
• Patch paneļi un statņos montējami optiskie sadales rāmji
• Zemu zudumu vienmoda posmi datu centros un telekomunikāciju telpās

Galvenās specifikācijas

• Šķiedras tips: Vienmoda 9/125 µm, atbilst G.657.A1 liekšanas veiktspējai
• Savienotājs A: SC/APC (slīpēts fiziskais kontakts)
• Savienotājs B: LC/APC (slīpēts fiziskais kontakts)
• Konfigurācija: Duplekss (divas šķiedras)
• Kabeļa diametrs: 3,0 mm
• Garums: 5 metri
• Lietošana: Iekštelpu pārslēgšana un īsa attāluma starpsavienojumi

Kā lietot

Izvelciet patchvadu, ievērojot standarta šķiedru apstrādes praksi: izvairieties no asiem līkumiem, samezglojumiem un pārmērīga stiepes sprieguma. Ievietojiet SC/APC un LC/APC savienotājus attiecīgajās adapteru pieslēgvietās, līdz tie nofiksējas vai cieši iesēžas, nodrošinot, ka atslēgas orientācija atbilst adapterim. Dupleksajiem posmiem saglabājiet pareizu polaritāti, lai raidīšanas un uztveršanas kanāli starp ierīcēm būtu saskaņoti. Pirms savienojumu veikšanas pārbaudiet savienotāju gala virsmas ar šķiedras pārbaudes instrumentu un, ja ir piesārņojums, notīriet ar apstiprinātām salvetēm vai šķīdinātājiem.

Ieteikumi

Uzglabājiet un uzstādiet patchvadu kontrolētos apstākļos, izvairoties no temperatūras vai mitruma, kas pārsniedz iekārtas specifikācijas. Ievērojiet liekšanas rādiusa norādījumus (parasti >30 mm 3 mm apvalkam, ja vien nav norādīts citādi) un, kad to nelieto, aizsargājiet atklātos savienotājus ar putekļu vāciņiem, lai saglabātu zemus ievades zudumus un atgriezenisko zudumu raksturlielumus.
