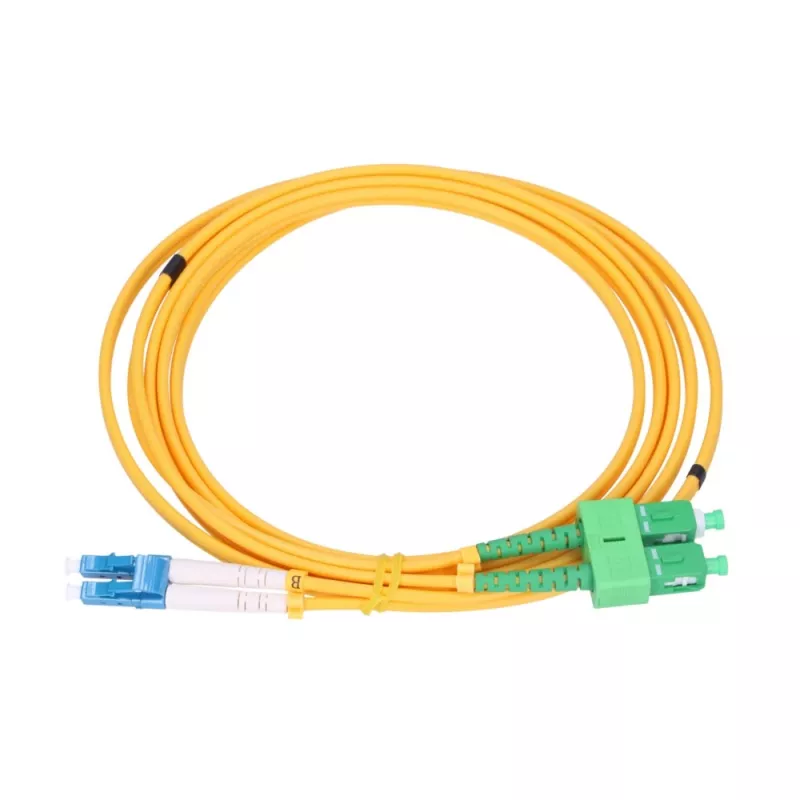

Patchcord Extralink SC/APC uz LC/PC vienmoda dupleksais 9/125 µm 2 mm, 1,5 m

Extralink SC/APC uz LC/PC vienmoda dupleksais patchvads, 9/125 µm, 2 mm apvalks, 1,5 m garš, ir paredzēts FTTH un telekomunikāciju vidēm, kur nepieciešami uzticami pilndupleksie optiskie savienojumi. Kabelis izmanto G.652D vienmodas šķiedru un apvieno SC/APC savienotāju vienā galā ar LC/PC savienotāju otrā galā, nodrošinot savietojamību starp iekārtām un patch paneļiem, kas izmanto šos savienotāju tipus. 2 mm apvalks nodrošina līdzsvaru starp elastību un izturību montāžas statīvos vai īsiem starpsavienojumu savienojumiem.

Priekšrocības

Patchvads nodrošina zemu ievades zudumu un atstarošanas zudumu veiktspēju, kas atbilst SC/APC un LC/PC interfeisa īpašībām, atbalstot stabilu vienmodas pārraidi. Tā dupleksais dizains ļauj vienlaicīgi pārraidīt un saņemt kanālus vienā kabeļa komplektā, samazinot kabeļu jucekli. Kompaktais LC savienotājs samazina pieslēgvietu aizņemto vietu aktīvajā iekārtā, savukārt SC/APC nodrošina leņķiski slīpētu kontaktu, lai uzlabotu atstarošanas zudumu sistēmās, kas ir jutīgas pret atpakaļatstarošanos.

Piemērots

• FTTH abonentu pieslēgumiem un pievada kabeļiem
• Starpsavienojumiem starp šķiedru patch paneļiem un optiskajiem raiduztvērējiem
• Telekomunikāciju rozetēm un klienta telpu iekārtām, kur nepieciešama SC/APC uz LC/PC pārveide
• Laboratorijas testēšanai un īsa attāluma optisko maršrutu izveidei statīvos

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D (9/125 µm)
• Kabeļa apvalka diametrs: 2 mm
• Konfigurācija: dupleksais (divas šķiedras)
• Garums: 1,5 m
• Savienotājs A: SC/APC (leņķiski slīpēts)
• Savienotājs B: LC/PC (fiziskais kontakts)

Lietošana

Izlīdziniet un ievietojiet SC/APC savienotāju attiecīgajā SC/APC adapterī vai pieslēgvietā, līdz tas nofiksējas, nodrošinot, ka tiek saglabāta leņķiski slīpētā orientācija. Ievietojiet LC/PC savienotāju LC pieslēgvietā, izlīdzinot atslēgas fiksatoru un spiežot, līdz tas iesēžas. Izmantojiet dupleksā kabeļa orientāciju, lai saskaņotu pārraides un saņemšanas kanālus abos galos. Izvairieties no asiem līkumiem; maršrutējot kabeli, ievērojiet ieteikto minimālo liekuma rādiusu vienmodas šķiedrai, lai novērstu palielinātu vājinājumu vai bojājumus.

Ieteikumi

Uzturiet tīras savienotāju gala virsmas, pirms savienošanas izmantojot piemērotus tīrīšanas rīkus, un glabājiet patchvadu ar saudzīgām cilpām, lai aizsargātu 2 mm apvalku. Lai nodrošinātu vislabāko optisko veiktspēju, periodiski pārbaudiet savienotājus un nomainiet patchvadu, ja tiek konstatēti fiziski bojājumi vai pastāvīgi zudumu traucējumi.
