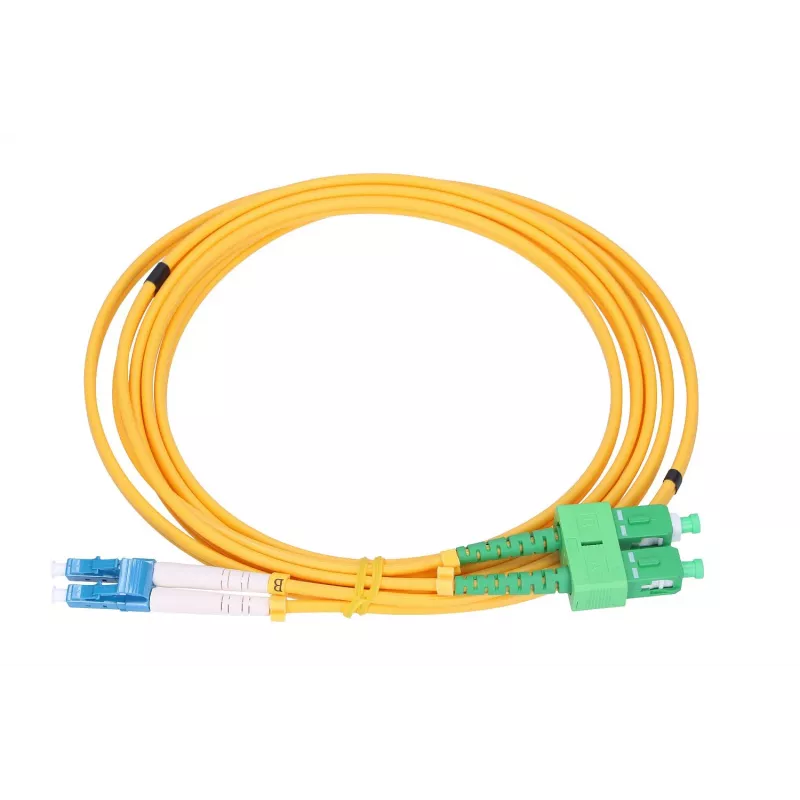

Patchcord Extralink SC/APC uz LC/UPC, vienmoda dupleksais G.652D, 3 mm, 20 m

Patchcord Extralink SC/APC uz LC/UPC, vienmoda dupleksais G.652D, 3 mm, 20 m ir rūpnīcā terminēts dupleksais vienmodas optiskais patchvads, kas paredzēts punkt-punkta optiskajiem savienojumiem. Tas apvieno SC/APC savienotāju vienā galā ar LC/UPC savienotāju otrā galā, izmanto G.652D vienmodas šķiedru un ir veidots 3,0 mm apaļā kabelī, kas piemērots FTTH stila instalācijām. 20 m garums nodrošina elastību, savienojot iekārtas starp statīviem, skapjiem un telpām, vienlaikus saglabājot optisko veiktspēju tālsatiksmes un metro lietojumprogrammām.

Priekšrocības

Šis patchvads nodrošina zemus zudumus, polaritātei specifisku duplekso pārraidi starp ierīcēm ar APC un UPC terminācijām, samazinot atpakaļatstarošanos, kur tas nepieciešams optiskajās sistēmās. G.652D vienmodas šķiedras izmantošana garantē standartizētus vājinājuma un dispersijas raksturlielumus, kas piemēroti lielākajai daļai telekomunikāciju un datu lietojumprogrammu. 3 mm apvalks nodrošina mehānisku izturību un vieglāku apstrādi uzstādīšanas laikā salīdzinājumā ar plānākām iekštelpu šķiedrām, savukārt iepriekš terminēti savienotāji samazina terminēšanas laiku uz lauka un iespējamo savienojumu mainīgumu.

Piemērots

• Optisko iekārtu, piemēram, slēdžu, mediju pārveidotāju un raiduztvērēju, savienošanai
• Pārslēgšanai starp sadales skapjiem, sadales rāmjiem un patch paneļiem
• FTTH iekštelpu savienojumiem starp OLT un ONU/ONT vai dzīvojamo telpu terminācijas punktiem
• Laboratorijas testēšanai un pagaidu saitēm, kur nepieciešamas jauktas APC/UPC terminācijas

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D
• Konfigurācija: dupleksais (divas šķiedras)
• Savienotājs A: SC/APC (slīpais fiziskais kontakts)
• Savienotājs B: LC/UPC (īpaši fiziskais kontakts)
• Kabeļa diametrs: 3,0 mm apaļš apvalks
• Garums: 20 m
• Tipisks pielietojums: iekštelpu FTTH, starpstatīvu un skapju starpsavienojumi

Kā lietot

Pirms ievietošanas pārbaudiet, vai abiem savienotājiem un savienotājadaptieriem nav putekļu vai bojājumu. Pārliecinieties, ka patchvada polaritāte atbilst jūsu iekārtai nepieciešamajam raidīšanas/saņemšanas pārim. Uzmanīgi ievietojiet SC/APC savienotāju attiecīgajā adaptīr, līdz tas nofiksējas, ievērojot slīpās ferulas orientāciju, lai saglabātu APC veiktspēju. Ievietojiet LC/UPC savienotāju LC adaptīr, līdz tas nofiksējas; izvairieties no pārmērīga spēka. Novietojiet 3 mm kabeli tā, lai novērstu asus līkumus, un nostipriniet to ar atbilstošu kabeļu pārvaldību, lai izvairītos no slodzes uz savienotājiem.

Ieteikumi

Uzglabājiet un transportējiet patchvadu satītu bez stingrām cilpām; saglabājiet liekuma rādiusu atbilstoši parastajām vienmodas iekštelpu šķiedrām (izvairieties no līkumiem zem 30 mm). Pirms katras pieslēgšanas tīriet savienotāju gala virsmas ar piemērotiem šķiedru tīrīšanas instrumentiem, lai uzturētu zemu ievades zudumu. Izmantojiet APC-UPC savienošanu tikai tad, ja to prasa sistēmas specifiskās prasības, un pēc uzstādīšanas pārbaudiet optisko jaudu un atpakaļatstarošanos.
