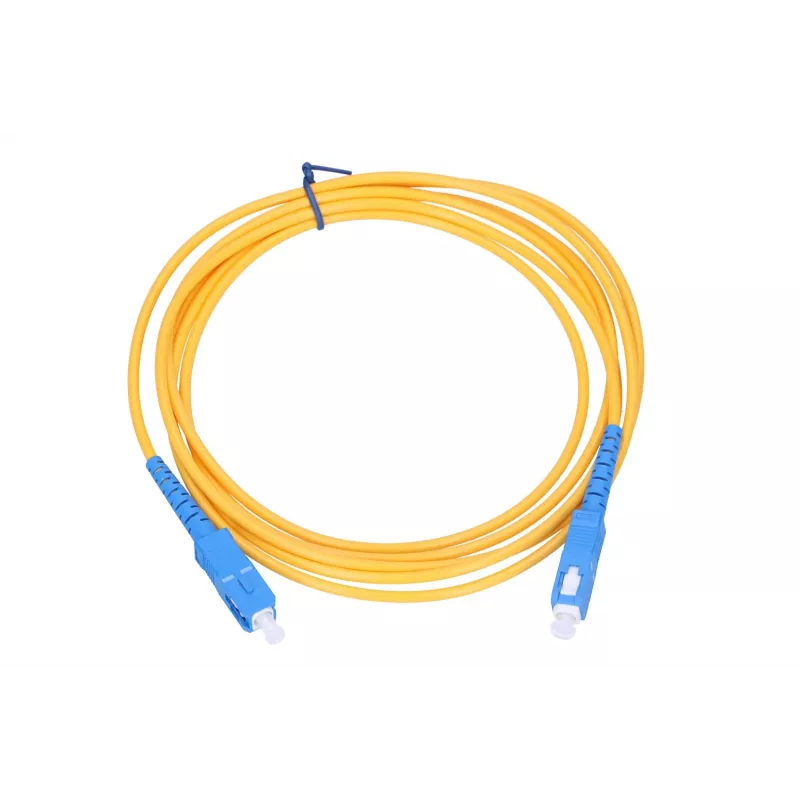

Patchcord Extralink SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m

Extralink Patchcord SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m ir vienmoda optiskās šķiedras ielāps, kas paredzēts optiskā tīkla starpsavienojumiem. Kabelī tiek izmantota G.657.A1 FTTH šķiedra ar 3 mm ārējo diametru un 10 m garumu, un abos galos tas ir terminēts ar SC/UPC savienotājiem. Dzeltenais apvalks norāda, ka tas ir vienmodas kabelis, un nodrošina redzamu, elastīgu savienojumu, kas piemērots GPON/FTTH izvēršanai, iekārtu pieslēgšanai un ielāpu paneļu izmantošanai.

Priekšrocības

Ielāps nodrošina zemu ievades vājinājumu un nemainīgus atstarotā signāla vājinājuma raksturlielumus, kas raksturīgi SC/UPC terminējumiem, tādējādi garantējot uzticamu vienmodas signāla pārraidi. Tā G.657.A1 šķiedras specifikācija uzlabo lieces veiktspēju instalācijām ar ierobežotu maršrutēšanas vietu. 3 mm apvalks līdzsvaro elastību un izturību, lai kabeli varētu atkārtoti pārvietot un droši maršrutēt plauktos vai korpusos.

Piemērots

• GPON/FTTH abonenta pieslēgumiem starp OLT un ONU/ONT ierīcēm
• Optisko iekārtu, piemēram, slēdžu, multivides pārveidotāju un optisko raiduztvērēju, starpsavienojumiem
• Ielāpu paneļu un savienojuma korpusu pārslēgšanai telekomunikāciju un datu centru plauktos
• Lauka vai laboratorijas testēšanai, kur nepieciešams 10 m vienmodas savienojums

Galvenās specifikācijas

• Šķiedras tips: Vienmodas G.657.A1
• Savienotāja tips: SC/UPC uz SC/UPC (simplex)
• Kabeļa diametrs: 3 mm
• Garums: 10 m
• Apvalka krāsa: Dzeltena
• Pielietojums: FTTH, GPON, optisko iekārtu starpsavienojumi

Kā lietot

Pirms ievietošanas pārbaudiet savienotājus un pārliecinieties, vai gala virsmas ir tīras. Novietojiet ielāpu pa kabeļu pārvaldības ceļiem, izvairoties no stingiem liekumiem un asām malām; G.657.A1 šķiedra iztur stingrākus rādiusus nekā standarta vienmodas šķiedra, taču jāievēro parastā lieces rādiusa prakse. Savietojiet SC savienotājus ar atbilstošajām SC ligzdām un ievietojiet, līdz tie noklikšķ vai stabili ievietojas. Atvienojot, nospiediet savienotāja fiksatoru un velciet taisni ārā; izvairieties no vērpjošām kustībām, kas varētu radīt spriedzi šķiedrai.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pirms lietošanas notīriet savienotāju gala virsmas ar piemērotiem šķiedras tīrīšanas instrumentiem un pēc uzstādīšanas veiciet ievades vājinājuma pārbaudes. Glabājiet rezerves ielāpus brīvi satītus un pasargātus no putekļiem un mehāniskiem bojājumiem. Izmantojiet 3 mm apvalkotu ielāpu vispārējai pārslēgšanai un G.657.A1 šķiedru, ja maršrutēšanai nepieciešami stingrāki liekumi.
