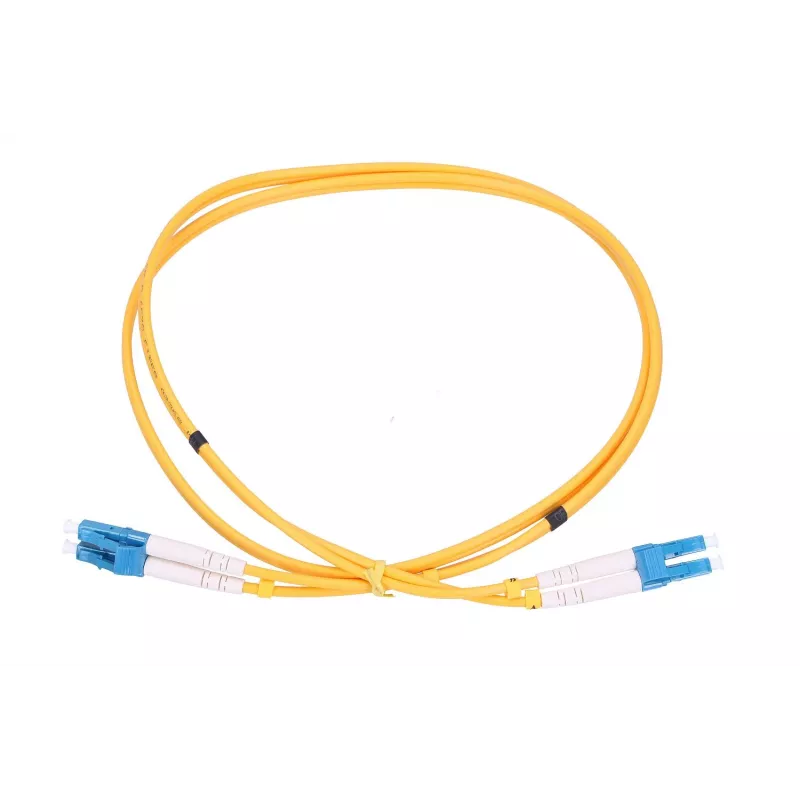

Patchcord LC/UPC - LC/UPC vienmoda duplekss 3 mm, 5 m, Extralink

Extralink LC/UPC - LC/UPC vienmoda dupleksais patchkords, 3 mm apvalks, 5 m garš, paredzēts mazu zudumu optiskajiem savienojumiem datu un telekomunikāciju tīklos. Kabelis izmanto G.652D vienmodas šķiedru, kas piemērota FTTH un teritoriālajai kabeļu sistēmai, ar LC/UPC savienotājiem abos galos dupleksā konfigurācijā. Šis patchkords ir paredzēts īsiem savienojumiem starp aktīvo aprīkojumu, patch paneļiem un terminālierīcēm, kur nepieciešama nemainīga vienmodas veiktspēja un kompakti LC savienotāji.

Priekšrocības

Extralink patchkords nodrošina zemus ievades zudumus un augstus atgriezeniskos zudumus, kas atbilst LC/UPC pulētajiem savienotājiem un G.652D šķiedrai, garantējot uzticamu signāla pārraidi. Tā 3 mm apvalks nodrošina mehānisku aizsardzību, vienlaikus saglabājot elastību maršrutēšanai skapjos un kabeļu kanālos. Dupleksais LC formāts ietaupa vietu statīvā un vienkāršo pāru šķiedru identificēšanu. Produkts ir saderīgs ar standarta vienmodas aprīkojumu un FTTH termināliem.

Piemērots

• Slēdžu, multivides pārveidotāju un raiduztvērēju savienošanai datu centros un tīkla sadales punktos
• Patch paneļu un šķiedru sadales rāmju saskarnei
• FTTH savienojumiem starp OLT un ONU/ONT ierīcēm
• Īsām teritoriālajām un metropoles vienmodas līnijām

Galvenās specifikācijas

• Šķiedras tips: vienmodas G.652D (SM)

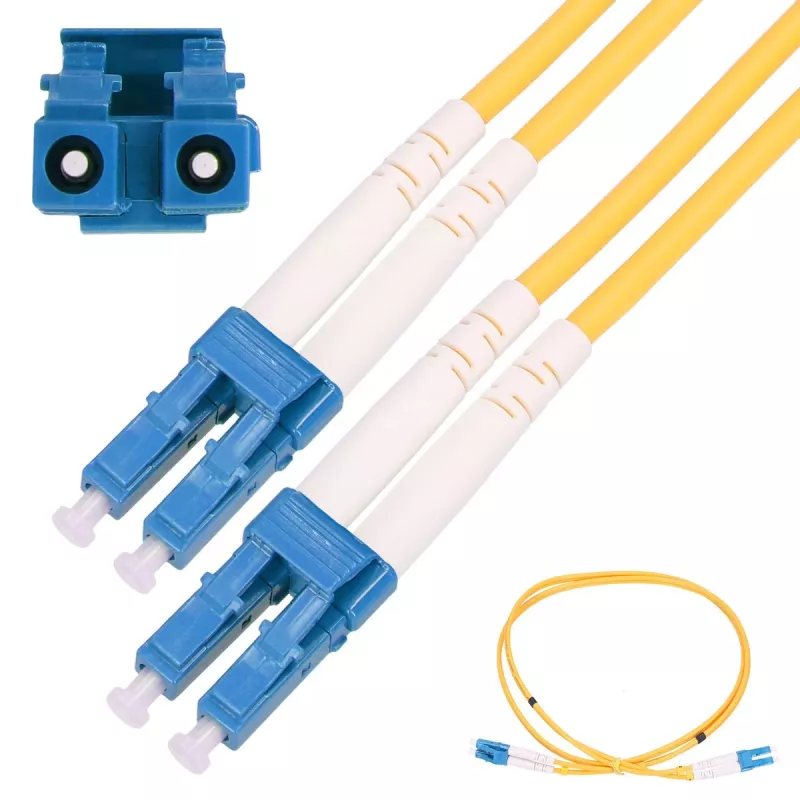

• Savienotāja tips: LC/UPC uz LC/UPC duplekss
• Apvalka diametrs: 3,0 mm
• Garums: 5 m
• Konfigurācija: duplekss (pāra šķiedras)
• Pulēšanas tips: UPC (īpaši fiziskā kontakta)

Lietošana

Izvelciet patchkordu starp aprīkojuma portiem, patch paneļiem vai terminālkastēm, nodrošinot saudzīgus līkumus un izvairoties no asiem lociem, kas var palielināt vājinājumu. Ievietojiet katru LC savienotāju attiecīgajā LC ligzdā, līdz tas nofiksējas; pārliecinieties par pareizu polaritāti raidīšanas/saņemšanas pāriem. Atvienojot, nospiediet LC savienotāja fiksatoru un velciet taisni ārā. Uzstādīšanā skapjos vai kabeļu teknēs nostipriniet lieko garumu, izmantojot kabeļu pārvaldības piederumus, lai novērstu slodzi uz savienotājiem un šķiedru.

Ieteikumi

Uzglabājiet un rīkojieties ar patchkordu tīrā vidē, lai izvairītos no savienotāju galu piesārņošanas; izmantojiet putekļu vāciņus, kad savienotāji nav savienoti. Pirms savienošanas notīriet savienotāju galus ar piemērotiem šķiedru tīrīšanas rīkiem. Ievērojiet minimālo lieces rādiusu, kas ieteikts 3 mm apvalka vienmodas kabelim, un izvairieties no stiepes slodzes uz savienotājiem.
