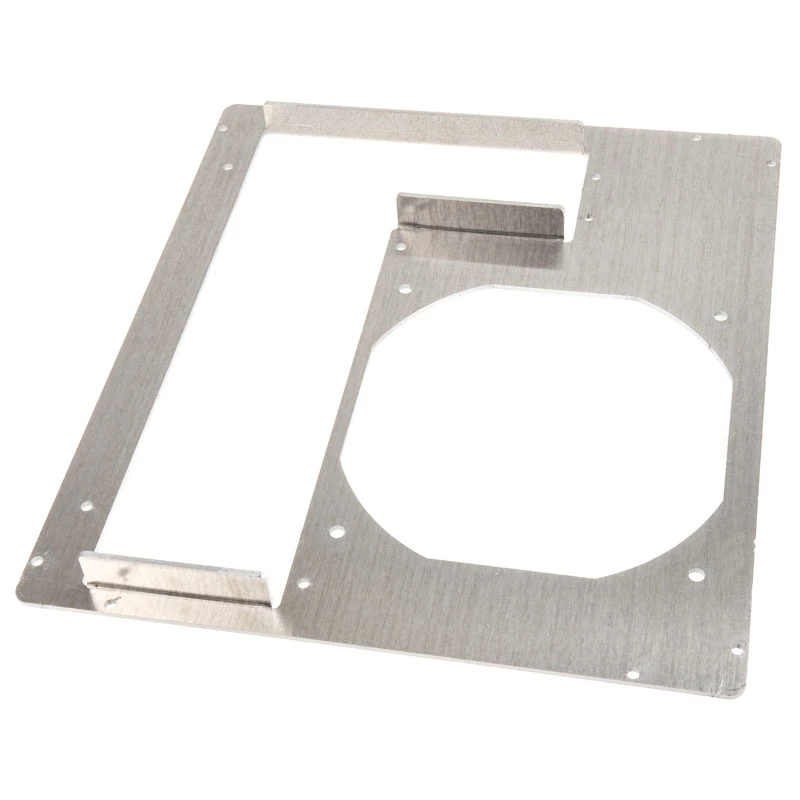

PCI aizmugurējais panelis Mini-ITX (2 slotu) — DimasTech S0026RW, alumīnija

DimasTech S0026RW ir 2 slotu PCI aizmugurējais panelis, kas izgatavots no alumīnija Mini-ITX mātesplatēm. Tas ļauj uzstādīt divas pilna augstuma PCI vai PCIe kartes kompaktos Mini-ITX korpusos, nodrošinot ārējās slotu atveres un zema profila metāla montāžas virsmu. Aizmugurējais panelis atbilst standarta PCI slotu atstatumam un ir paredzēts maza izmēra sistēmām, rūpnieciskiem korpusiem un pielāgotiem datoru projektiem, kur nepieciešama ārēja piekļuve paplašināšanas kartēm.

Priekšrocības

Alumīnija konstrukcija nodrošina vieglu, korozijizturīgu montāžas virsmu ar labu izmēru stabilitāti un siltuma izkliedi, salīdzinot ar krāsotām tērauda alternatīvām. Divu slotu izkārtojums saglabā piekļuvi blakus esošajiem savienotājiem, vienlaikus saglabājot kopējo aizmugurējo profilu plānu kompaktiem korpusiem. Precīzi izgriezumi un standarta atstatums nodrošina savietojamību ar izplatītām pilna augstuma PCI un PCIe kartēm, nemainot mātesplates izkārtojumu. Metāliskā apdare nodrošina izturīgu montāžas punktu stiprinājumu aparatūrai un palīdz uzturēt EMI ekranējuma nepārtrauktību šasijas aizmugurē.

Piemērots

• Mini-ITX maza izmēra galddatoru sistēmām, kurām nepieciešami divi ārējie paplašināšanas sloti
• Rūpnieciskiem korpusiem un iegultajām sistēmām ar Mini-ITX mātesplatēm
• Pielāgotiem vai kompaktiem darbstaciju un multivides datoru projektiem ar ierobežotu aizmugures vietu
• Pārbūves gadījumiem, kad priekšroka tiek dota zema profila alumīnija aizmugures kronšteinam, nevis pilna augstuma aizmugures paneļiem

Galvenās specifikācijas

• Formas faktors: 2 slotu aizmugurējais panelis, kas saderīgs ar Mini-ITX aizmugures izkārtojumu
• Materiāls: alumīnija konstrukcija mazākam svaram un korozijizturībai
• Profils: zema profila aizmugures montāžas virsma, piemērota kompaktiem korpusiem
• Saderība: standarta PCI/PCIe pilna augstuma karšu atstatums
• Apdare: neapstrādāta vai viegli apstrādāta metāliska virsma izturībai un EMI nepārtrauktībai

Kā lietot

Uzstādiet aizmugurējo paneli, izlīdzinot to ar Mini-ITX mātesplates aizmugures I/O zonu, un piestipriniet to pie korpusa vai šasijas, izmantojot atbilstošas skrūves caur paredzētajiem montāžas caurumiem. Iebīdiet pilna augstuma PCI vai PCIe karšu stiprinājumus atvērtajos slotos no šasijas iekšpuses, līdz karšu pieslēgvietas izlīdzinās ar aizmugurējā paneļa atverēm, pēc tam piestipriniet karti pie aizmugurējā paneļa, lai nodrošinātu stabilu savienojumu. Pārliecinieties, ka karšu savienotāji ir pieejami no ārpuses un ka montāža netraucē blakus esošajiem I/O portiem vai dzesēšanas ceļiem.

Ieteikumi

Uzstādot ļoti šauros korpusos, pirms galīgās montāžas pārbaudiet iekšējo brīvo vietu attiecībā uz kartes biezumu, tuvumā esošajiem kabeļiem un dzesēšanas komponentēm. Izmantojiet nemagnētiskas nerūsējošās vai pārklātas skrūves, lai izvairītos no galvaniskās korozijas vietās, kur alumīnijs saskaras ar citiem metāliem. Nodrošiniet, ka kartes ir pareizi ievietotas un nostiprinātas, lai uzturētu uzticamus signāla savienojumus un šasijas zemējumu.
