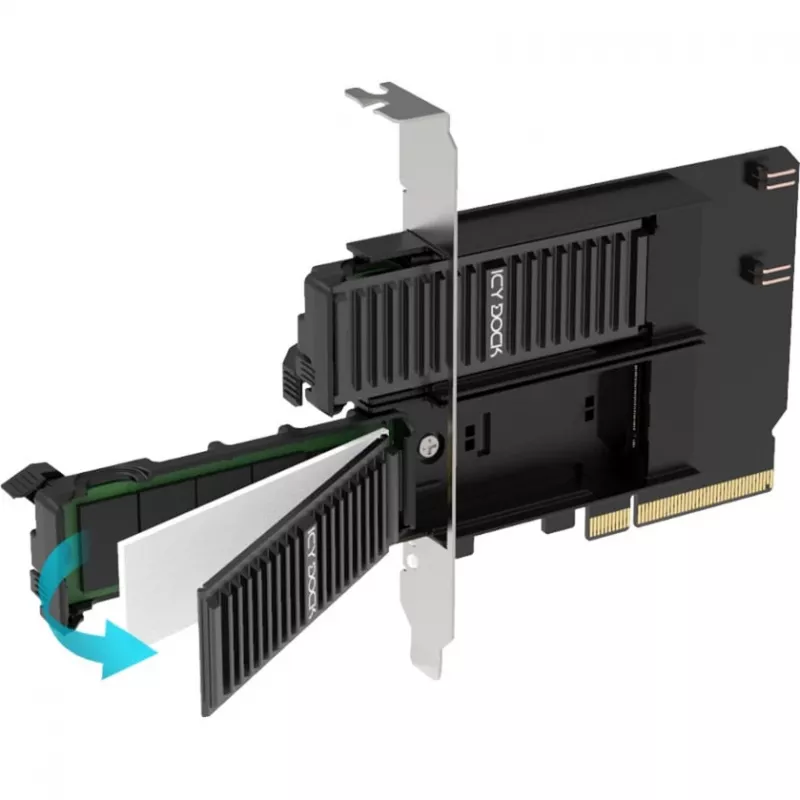

PCIe adaptera karte icybox MB312M4P-B — 2× M.2 NVMe uz PCIe 4.0 x8 (bifurkācija)

ICYBOX MB312M4P-B ir PCIe adaptera karte, kas pieņem divus M.2 NVMe SSD un nodrošina tos caur PCIe 4.0 x8 saskarni, izmantojot procesora vai mikroshēmojuma bifurkāciju. Šis adapteris ir paredzēts sistēmām ar pieejamiem x8 vai x16 PCIe slotiem un PCIe bifurkācijas atbalstu, un tas ļauj uzstādīt divus M.2 NVMe diskus, lai paplašinātu krātuves ietilpību vai izveidotu RAID masīvus. Karte ir paredzēta darbstacijām, serveriem un augstas veiktspējas galddatoriem, kur nepieciešama zema latentuma un augsta caurlaidspēja NVMe krātuve.

Priekšrocības

Adapteris atbalsta PCIe 4.0 x8 joslas platumu, nodrošinot augstu pārsūtīšanas ātrumu, ja tas tiek savienots ar saderīgiem NVMe SSD un mātesplati, kas atbalsta bifurkāciju. Iespēja vienā kartē ievietot divus M.2 NVMe diskus vienkāršo krātuves paplašināšanu, neaizņemot vairākus M.2 slotus uz mātesplates. Konstrukcija ir saderīga ar izplatītākajiem M.2 formas faktoriem un dod iespēju izveidot programmatūras vai aparatūras RAID konfigurācijas atkarībā no sistēmas iespējām.

Piemērots

• Divu M.2 NVMe disku pievienošanai darbstacijai vai galddatoram ar brīvu PCIe x8/x16 slotu
• Ātrdarbīgu krātuves masīvu vai RAID konfigurāciju izveidei
• Serveru krātuves blīvuma uzlabošanai, kur mātesplate atbalsta PCIe bifurkāciju
• Sistēmām, kurām nepieciešama zema latentuma un augsta caurlaidspēja NVMe krātuve datu ietilpīgiem uzdevumiem

Galvenās specifikācijas

• Saskarne ar saimnieksistēmu: PCIe 4.0 x8 (nepieciešams mātesplates/procesora atbalsts bifurkācijai)
• M.2 sloti: 2 × M.2 NVMe (PCIe x4 uz vienu slotu, ja tiek izmantota bifurkācija)
• Atbalstītie diski: M-atslēgas NVMe SSD (standarta M.2 garumi; pārbaudiet saderību ar korpusu un dzesēšanu)
• Formas faktors: PCIe pilna augstuma karte, paredzēta x8/x16 slotiem
• Paredzētā lietošana: divu NVMe disku uzstādīšana, RAID iespējotas konfigurācijas atkarībā no sistēmas

Lietošanas instrukcija

Uzstādiet saderīgos M.2 NVMe SSD divos M.2 slotos uz kartes, nostiprinot tos ar komplektā iekļautajām starplikām vai skrūvēm. Ievietojiet adapteri brīvā PCIe x8 vai x16 slotā mātesplatē, kas atbalsta PCIe bifurkāciju, un konfigurējiet BIOS/UEFI, lai pēc nepieciešamības iespējotu bifurkāciju (piemēram, x8/x8 vai x4/x4/x4/x4 atkarībā no platformas). Pēc sāknēšanas pārbaudiet, vai operētājsistēma atpazīst abus NVMe diskus, un konfigurējiet tos kā atsevišķus diskus vai apvienojiet RAID masīvā, izmantojot platformas nodrošinātās programmatūras vai aparatūras RAID utilītas.

Ieteikumi

Pirms uzstādīšanas pārliecinieties, ka mātesplate un procesors skaidri atbalsta PCIe bifurkāciju un ka BIOS/UEFI iestatījumi ir attiecīgi noregulēti. Nodrošiniet atbilstošu NVMe SSD dzesēšanu lielas slodzes scenārijos un pārbaudiet M.2 diska garumu un brīvo telpu korpusā, lai izvairītos no fiziskiem traucējumiem. Skatiet mātesplates dokumentāciju par ieteicamajiem bifurkācijas režīmiem un RAID iestatīšanas procedūrām.
