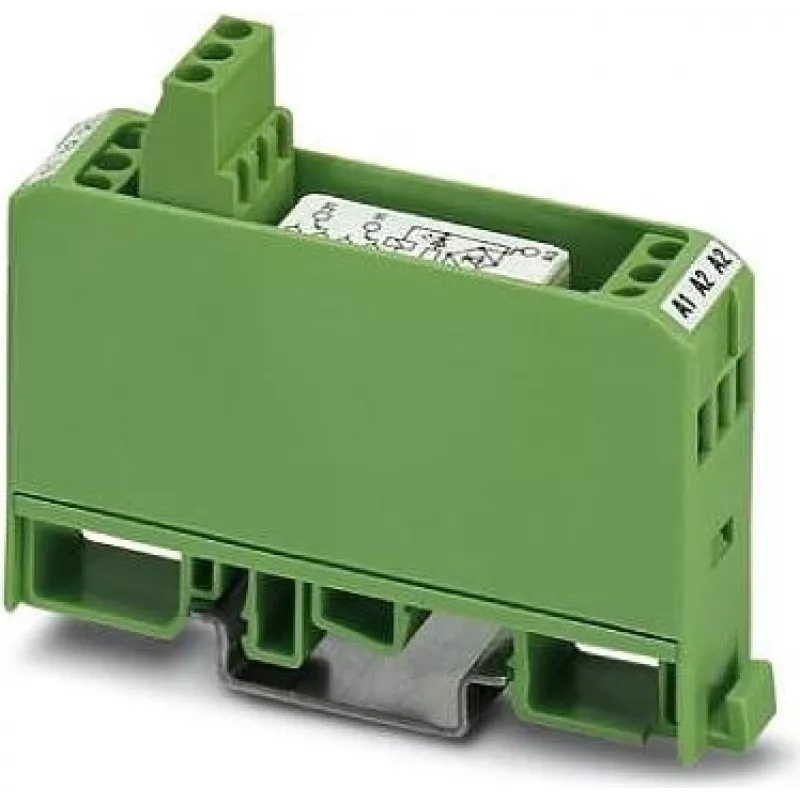

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC releja modulis 2940391

Vadības inženieriem, kuriem ir nepieciešama uzticama signālu pavairošana šaurās vietās, Phoenix Contact EMG 17-REL/KSR-24/21-21-LC izceļas ar savu kompakto 17,5 mm korpusu un diviem pārslēgšanas kontaktiem. Atšķirībā no vienkāršiem spaiļu bloku relejiem, šis modulis apvieno miniatūru jaudas releju ar LED statusa indikāciju un skrūvju savienojumiem, padarot to ideāli piemērotu DIN sliedes uzstādīšanai, kur svarīga ir telpa un skaidrība.

Galvenās iezīmes

• Divi pārslēgšanas kontakti (DPDT) daudzpusīgai divu neatkarīgu ķēžu pārslēgšanai
• 24 V DC spole ar LED statusa indikatoru tūlītējai vizuālai apstiprināšanai
• Kompakts 17,5 mm platums ietaupa vietu pārpildītās DIN sliedēs
• Skrūvju savienojuma tehnoloģija nodrošina drošu elektroinstalāciju rūpnieciskā vidē
• Augsts izolācijas spriegums 4 kV starp ieeju un izeju drošībai

Ikdienas lietošanā

Uzstādiet moduli uz standarta DIN sliedes un pievienojiet savu 24 V DC vadības signālu spoles spailēm. LED iedegas, kad relejs ir aktivizēts, nodrošinot tūlītēju statusu. Divi pārslēgšanas kontakti var pārslēgt slodzes līdz 6 A pie 250 V AC/DC, padarot moduli piemērotu kontaktu, vārstu vai signāllampu vadīšanai. Poliamīda korpuss nodrošina IP20 aizsardzību, kas ir piemērota vadības skapjiem un sadales dēļiem. Ar darba temperatūras diapazonu no -20 °C līdz 50 °C tas darbojas uzticami tipiskos rūpnieciskos apstākļos.

Pilnīgas specifikācijas

• Ieejas spriegums: 24 V DC
• Izejas kontakti: 2 pārslēgšanas kontakti (DPDT)
• Maks. pārslēgšanas strāva: 6 A
• Maks. pārslēgšanas spriegums: 250 V AC/DC
• Savienojuma metode: Skrūvju savienojums
• Montāžas veids: DIN sliede
• Aizsardzības klase: IP20
• Darba temperatūra: -20 °C līdz 50 °C
• Spoles spriegums: 24 V DC
• Releja tips: Miniatūrs jaudas relejs
• Statusa indikators: LED
• Izolācijas spriegums (ieeja/izeja): 4 kV
• Elektriskais kalpošanas laiks: 10^5 cikli (pie 6 A, 250 V AC)
• Mehāniskais kalpošanas laiks: 10^7 cikli
• Korpusa materiāls: Poliamīds (PA)
• Spaiļu bloka tips: Pamata spaiļu bloks
• Produktu sērija: EMG

Nobeiguma piezīme

Ar savu slaidu profilu un izturīgo releja veiktspēju, EMG 17-REL/KSR-24/21-21-LC ir uzticama izvēle vadības izeju paplašināšanai automatizācijas projektos.
