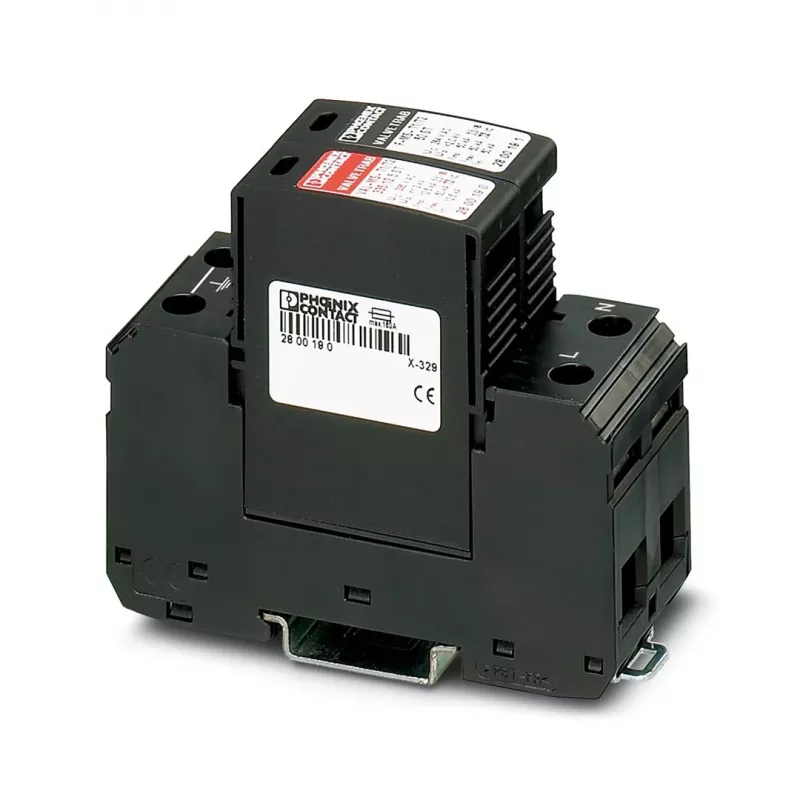

PHOENIX CONTACT Pārsprieguma aizsardzības ierīce VAL-MS-T1/T2 335/12.5/1+1, Tips 1+2, 1-fāze, 335 V AC, 12.5 kA

PHOENIX CONTACT VAL-MS-T1/T2 335/12.5/1+1 ir augstas veiktspējas pārsprieguma aizsardzības ierīce (SPD), kas paredzēta maiņstrāvas energosistēmām. Tā apvieno 1. un 2. tipa aizsardzību vienā kompaktā blokā, pasargājot elektroinstalācijas no tiešiem zibens spērieniem un komutācijas pārspriegumiem. Ideāli piemērota galvenajiem sadales skapjiem dzīvojamās, komerciālās un rūpnieciskās ēkās.

Priekšrocības

Šī SPD nodrošina uzticamu aizsardzību ar augstu impulsa strāvas nominālu 12.5 kA (10/350 µs) un nominālo izlādes strāvu 20 kA (8/20 µs). Tās spraudņa konstrukcija ļauj viegli nomainīt aizsardzības moduļus bez pārvienošanas. Ierīcei ir zems aizsardzības sprieguma līmenis (≤1.5 kV) un ātrs reakcijas laiks (<25 ns), nodrošinot jutīgu iekārtu drošību.

Piemērota

• Galvenajiem sadales skapjiem vienfāzes maiņstrāvas sistēmās
• Aizsardzībai pret tiešiem zibens spērieniem (1. tips) un komutācijas pārspriegumiem (2. tips)
• Rūpnieciskām, komerciālām un dzīvojamām instalācijām

Galvenās specifikācijas

• SPD tips: 1+2 tips / I+II klase
• Nominālais spriegums (Un): 230 V AC (50/60 Hz)
• Maksimālais nepārtrauktais darba spriegums (Uc): 335 V AC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Impulsa strāva (Iimp): 12.5 kA (10/350 µs)
• Aizsardzības sprieguma līmenis (Up): ≤1.5 kV (L-N, N-PE)
• Aizsardzības konfigurācija: 1-fāze (1+1 ķēde)
• Polu skaits: 2
• Montāžas veids: DIN sliede
• Reakcijas laiks (tA): <25 ns
• Darba temperatūras diapazons: -40 °C līdz 80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11, EN 61643-11
• Tehnoloģija: Varistors (MOV)
• Spraudņa konstrukcija: Jā
• Maks. rezerves drošinātājs: 315 A (gG/gL)
• Īsslēguma strāvas nomināls (Isccr): 50 kA

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo SPD galvenajā sadales skapī un nodrošiniet pareizu zemējumu. Regulāri pārbaudiet statusa indikatoru un nepieciešamības gadījumā nomainiet moduli. Piemērota lietošanai ar rezerves drošinātājiem līdz 315 A.
