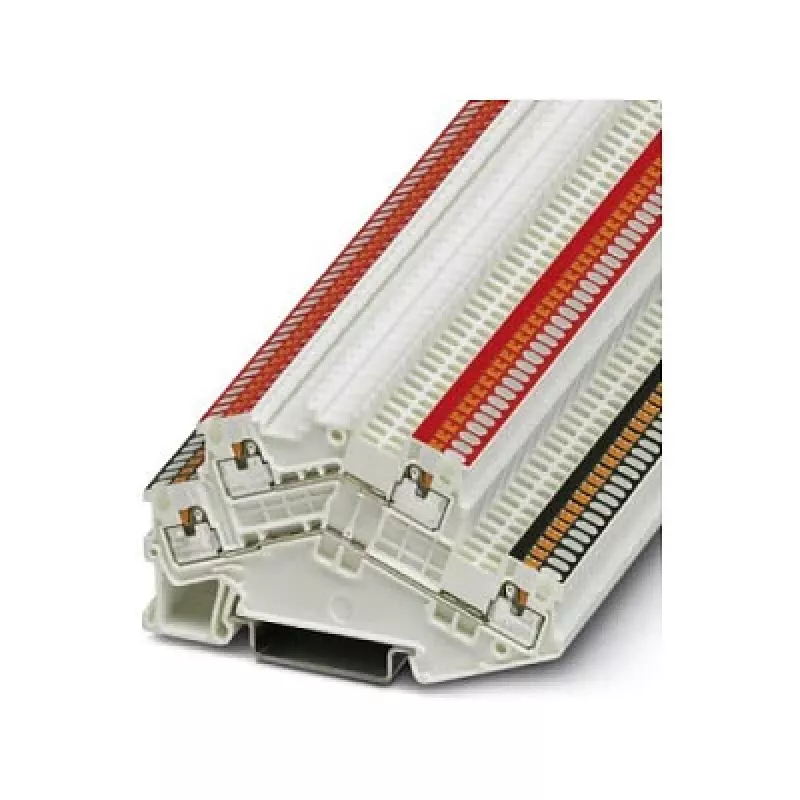

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD Divu līmeņu KNX spaiļu bloks melns/sarkans

Nominālais spriegums 500 V un strāva 17,5 A ar 6 kV pārsprieguma izturību — šis divu līmeņu spaiļu bloks nodrošina stabilu veiktspēju KNX kopņu sistēmām. Push-in savienojuma tehnoloģija ļauj bez instrumentiem pieslēgt masīvus un dzīslu vadus no 0,14 mm² līdz 1,5 mm² (AWG 26–16), nodrošinot ātru un drošu uzstādīšanu.

Pārskats

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD ir divu līmeņu spaiļu bloks, kas īpaši izstrādāts KNX lietojumiem. Tam ir četri push-in savienojuma punkti (divi katrā līmenī) ar nominālo šķērsgriezumu 1,5 mm². Augšējais līmenis ir melns, apakšējais — sarkans, nodrošinot skaidru vizuālo identifikāciju kopnes polaritātei. Bloks tiek montēts uz standarta DIN sliedēm (NS 35/7,5 vai NS 35/15), un tas ir izgatavots no liesmu slāpējoša poliamīda (UL 94 V0).

Kas izceļas

• Divu līmeņu dizains ietaupa vietu uz DIN sliedes, vienlaikus piedāvājot četrus savienojumus
• Push-in spailes ļauj bez instrumentiem veikt vadu pieslēgšanu ar noņemšanas garumu 8–10 mm
• Krāsu kodēti līmeņi (melns/sarkans) vienkāršo KNX kopnes polaritātes identificēšanu
• Plašs darba temperatūras diapazons no -60 °C līdz 105 °C
• Augsta 6 kV pārsprieguma izturība un piesārņojuma pakāpe 3 prasīgām vidēm

Tehniskās detaļas

• Produkta veids: Divu līmeņu spaiļu bloks
• Lietojums: KNX kopņu sistēmas
• Savienojuma tehnoloģija: Push-in
• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Nominālais šķērsgriezums: 1,5 mm²
• Vada šķērsgriezums (masīvs/dzīslu): 0,14–1,5 mm²
• AWG diapazons: 26–16
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Krāsa: Melns (augšējais līmenis), Sarkans (apakšējais līmenis)
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Izolācijas materiāls: Poliamīds (PA)
• Uzliesmojamības klase: UL 94 V0
• Darba temperatūra: -60 °C līdz 105 °C
• Noņemšanas garums: 8–10 mm
• Nominālā pārsprieguma izturība: 6 kV
• Piesārņojuma pakāpe: 3

Mūsu vērtējums

Ar savu kompakto divu līmeņu dizainu, krāsu kodētiem līmeņiem un uzticamiem push-in savienojumiem šis Phoenix Contact spaiļu bloks ir lieliska izvēle KNX instalācijām, kur svarīga ir vieta un skaidrība.
