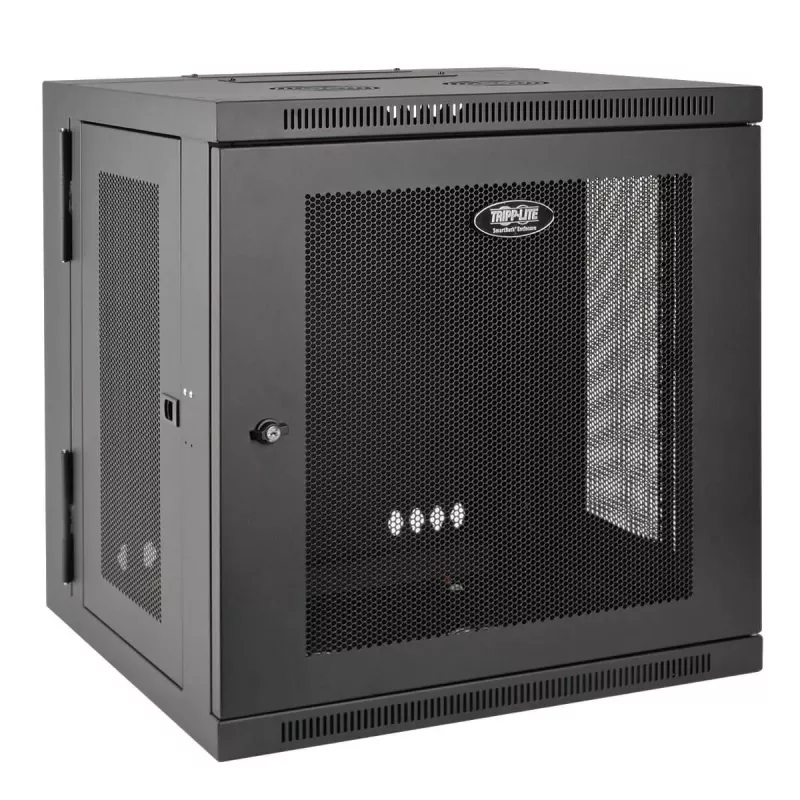

Pie sienas stiprināms 12U statīva korpuss Eaton SRW12USDP — 600,2×647,7×636,5 mm, IP20, melns

Eaton SRW12USDP SmartRack 12U UPS-dziļuma pie sienas stiprināms statīva korpuss ir izstrādāts, lai izvietotu EIA standarta 19 collu aprīkojumu vietās ar ierobežotu grīdas platību. Izgatavots no izturīga tērauda ar melnu pulverkrāsojuma apdari, skapis iztur līdz 200 lb (90,7 kg) un nodrošina IP20 aizsardzību. Tā izmēri ir aptuveni P 600,2 × D 647,7 × A 636,5 mm, un tas ir piemērots tīkla komutatoriem, UPS sistēmām un citām statīvā montējamām ierīcēm, kas atbilst 12U augstumam un UPS dziļuma prasībām.

Priekšrocības

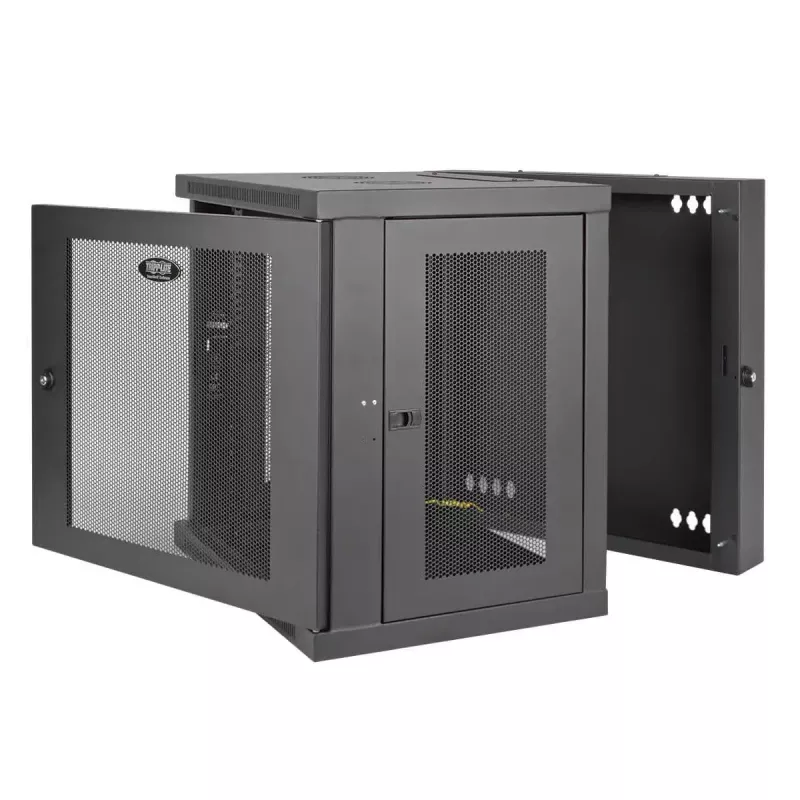

Korpuss atveras prom no sienas uz izturīgas eņģes, lai nodrošinātu ērtu piekļuvi aizmugurei uzstādīšanas un apkopes laikā. Ventilējami priekšējie, augšējie, apakšējie un noņemamie sānu paneļi nodrošina brīvu gaisa plūsmu, palīdzot uzturēt iekārtu vēsumu. Durvis un sānu paneļi aizslēdzas, lai novērstu nesankcionētu piekļuvi vai zādzību, un atgriezeniskais durvju dizains ļauj atvērt pa kreisi vai pa labi, pagriežot skapi par 180° pirms montāžas. Numurētas statīva pozīcijas, kvadrātveida un 12-24 vītņoti montāžas caurumi, kā arī regulējamas vertikālās sliedes (ar 7/8 collu soli) vienkāršo aprīkojuma uzstādīšanu un atbalsta ierīces līdz 24,5 collu dziļumam. Skapis tiek piegādāts pilnībā samontēts, un to var piestiprināt pie sienas vai aprīkot ar izvēles ritentiņu komplektu (SRCASTER) mobilitātei.

Piemērots

• Tīkla vadu skapjiem un telekomunikāciju malas punktiem
• Mazumtirdzniecības vietām un klasēm ar ierobežotu grīdas platību
• Maziem serveru vai UPS instalācijām, kurām nepieciešama 12U, UPS dziļuma statīva vieta
• Palīgtelpām un IT skapjiem, kur nepieciešams drošs, ventilējams korpuss

Galvenās specifikācijas

• Modelis: Eaton SRW12USDP
• Statīva ietilpība: 12U
• Ārējie izmēri (P×D×A): 600,2 × 647,7 × 636,5 mm
• Maksimālā kravnesība: 200 lb (90,7 kg)
• Dziļuma atbalsts: līdz 24,5 collām (regulējamas vertikālās sliedes)
• IP aizsardzības klase: IP20
• Svars: 28,8 kg
• Krāsa: melna (pulverkrāsots tērauds)

Kā lietot

Piestipriniet pilnībā samontēto skapi pie piemērotas sienas konstrukcijas, izmantojot atbilstošus stiprinājumus sienas tipam un skapja svaram. Pirms montāžas pagrieziet skapi par 180°, ja vēlaties, lai durvis atveras uz pretējo pusi. Izvadiet kabeļus caur augšējiem vai apakšējiem portiem un nostipriniet aprīkojumu pie numurētajām vertikālajām sliedēm, izmantojot paredzētos kvadrātveida vai 12-24 vītņotos caurumus; regulējiet sliedes ar 7/8 collu soli, lai pielāgotu ierīces dziļumu līdz 24,5 collām. Pēc uzstādīšanas aizslēdziet priekšējās durvis un sānu paneļus, lai aizsargātu aprīkojumu, un nodrošiniet atstarpi ventilācijai ap ventilējamajiem paneļiem.

Ieteikumi

Uzticamai uzstādīšanai pārliecinieties, ka montāžas siena var izturēt skapi un uzstādītā aprīkojuma kopējo svaru. Saglabājiet atstarpi gaisa plūsmai un apsveriet izvēles SRCASTER ritentiņu komplekta izmantošanu, ja nepieciešama mobilā lietošana. Regulāri pārbaudiet slēdzenes un ventilācijas atveres un ievērojiet ražotāja norādījumus par UPS un akumulatoru uzstādīšanu.
