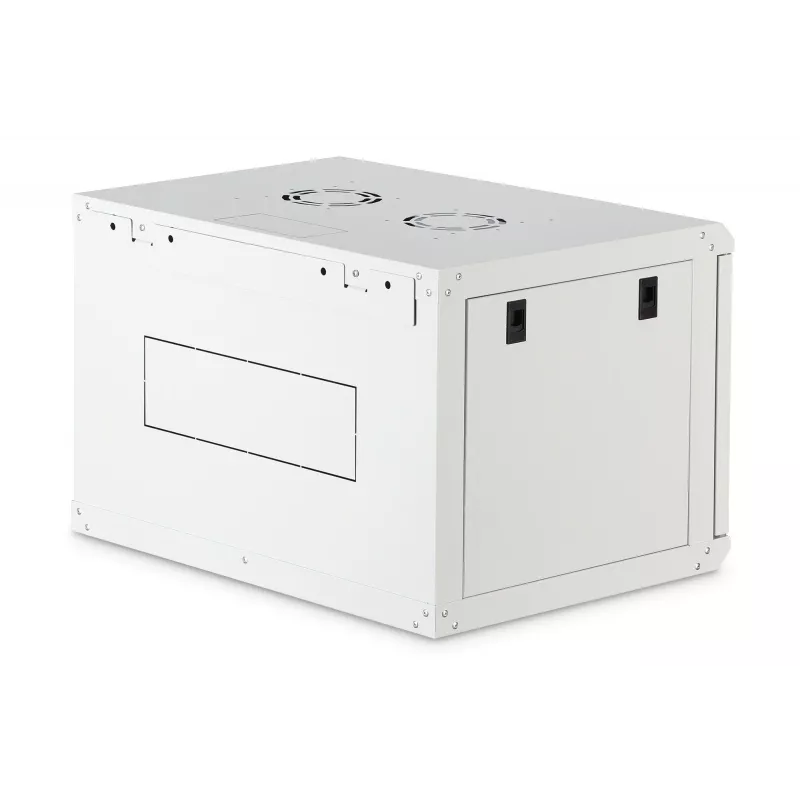

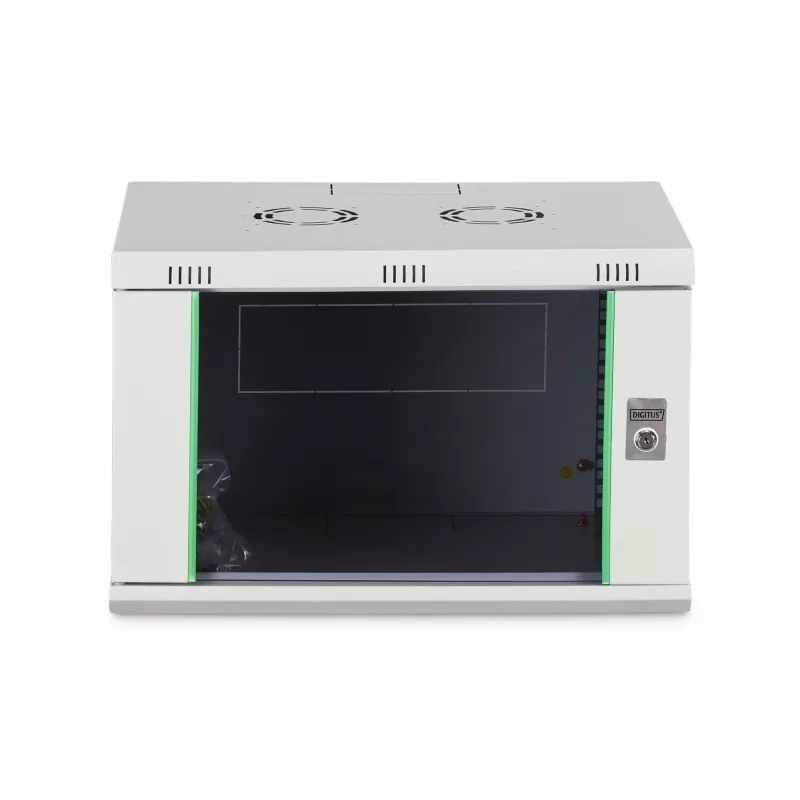

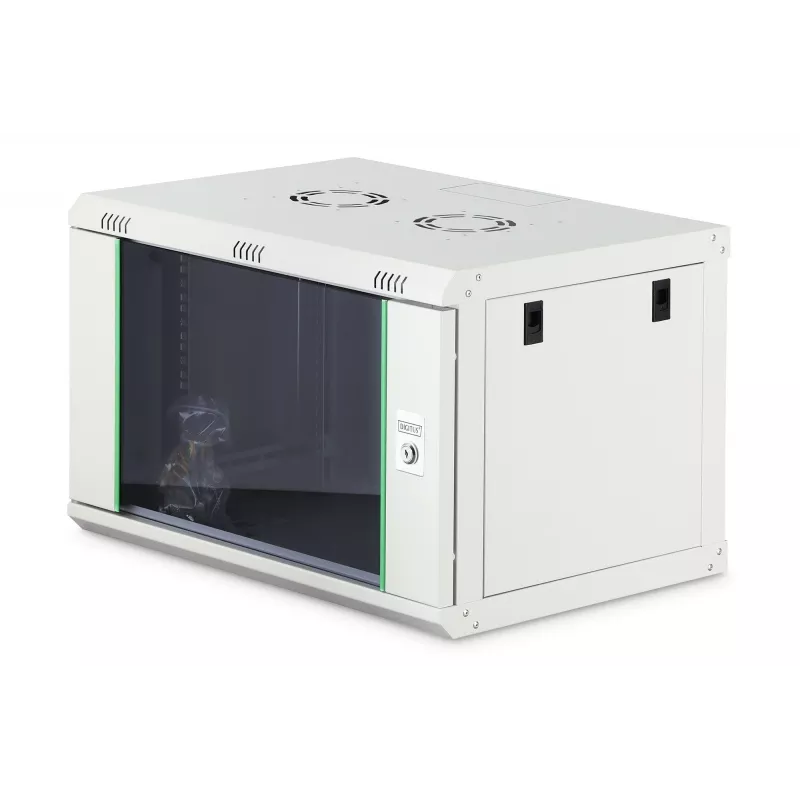

Pie sienas stiprināms 19 collu statīva skapis DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (PxG), IP20, gaiši pelēks, neizjaukts

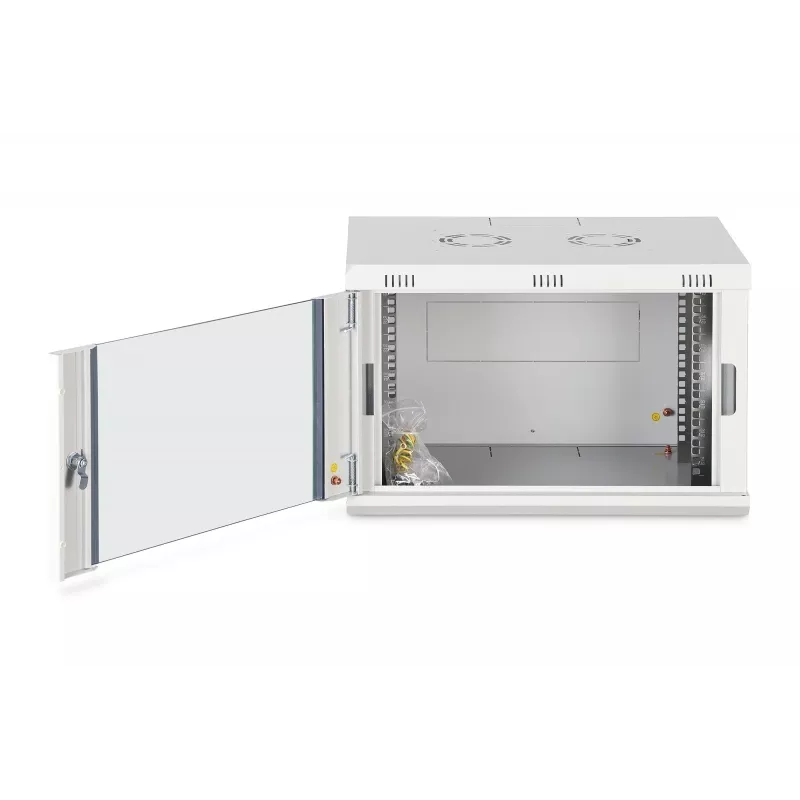

DIGITUS Dynamic‑N DN-37100 ir 7U, pie sienas stiprināms 19" statīva skapis, kas paredzēts mazām tīkla un telekomunikāciju instalācijām. Tam ir 600 x 450 mm montāžas platība (PxG), IP20 aizsardzība un bloķējamas drošības stikla priekšējās durvis ar tērauda rāmi. Skapis tiek piegādāts neizjauktā veidā, lai nodrošinātu vietu taupošu transportēšanu, un tajā ietilpst regulējamas 19" profila sliedes priekšpusē un aizmugurē, iepriekš izštancēti kabeļu ievadi, ventilācijas atveres un iespējas ventilatora uzstādīšanai. Izgatavots no izturīga 1,0–1,2 mm lokšņu tērauda ar gaiši pelēku pulverkrāsojumu, tas iztur līdz 60 kg uzstādītā aprīkojuma, un tajā ietilpst kabeļu organizācija un atslēgas bloķētājs fiziskai drošībai.

Priekšrocības

DN-37100 apvieno kompaktus izmērus ar standarta 19" montāžu, ļaujot organizēti uzstādīt tīkla komutatorus, kabeļu paneļus un mazus serverus birojos, serveru telpās vai telekomunikāciju skapjos. Regulējamas, cinkotas profila sliedes ar augstuma vienību marķējumu vienkāršo montāžu un nodrošina saderību ar standarta statīva aprīkojumu. Iepriekš izštancēti kabeļu ievadi jumtā, aizmugurē un apakšā, kā arī noņemami sānu paneļi uzlabo kabeļu maršrutēšanu un piekļuvi, savukārt ventilācijas atveres un ventilatoram gatavs jumts padara dzesēšanu vienkāršu. Piegādāts neizjauktā veidā, skapis samazina nosūtīšanas apjomu un ir saliekams uz vietas.

Piemērots

• Maziem tīkla statīviem biroja komutatoriem, kabeļu paneļiem un maršrutētājiem
• Telekomunikāciju skapjiem un iekārtu nišām ar ierobežotu grīdas platību
• Vidēm, kur nepieciešams bloķējams, kompakts 19" korpuss monitoringa vai sakaru iekārtām
• Vietām, kur priekšroka tiek dota stiprināšanai pie sienas, lai ietaupītu grīdas platību

Kad tas var nebūt piemērots

Šis skapis ir paredzēts uzstādīšanai iekštelpās ar pamata vides aizsardzību (IP20) un nav piemērots izvietošanai ārā vai putekļainā, mitrā vai korozīvā vidē. Ar 7U ietilpību un maksimālo ieteicamo slodzi 60 kg tas nav pietiekams lielākiem serveru statīviem, liela blīvuma aprīkojumam vai smagiem strāvas sadales blokiem.

Galvenās specifikācijas

• Statīva ietilpība: 7U

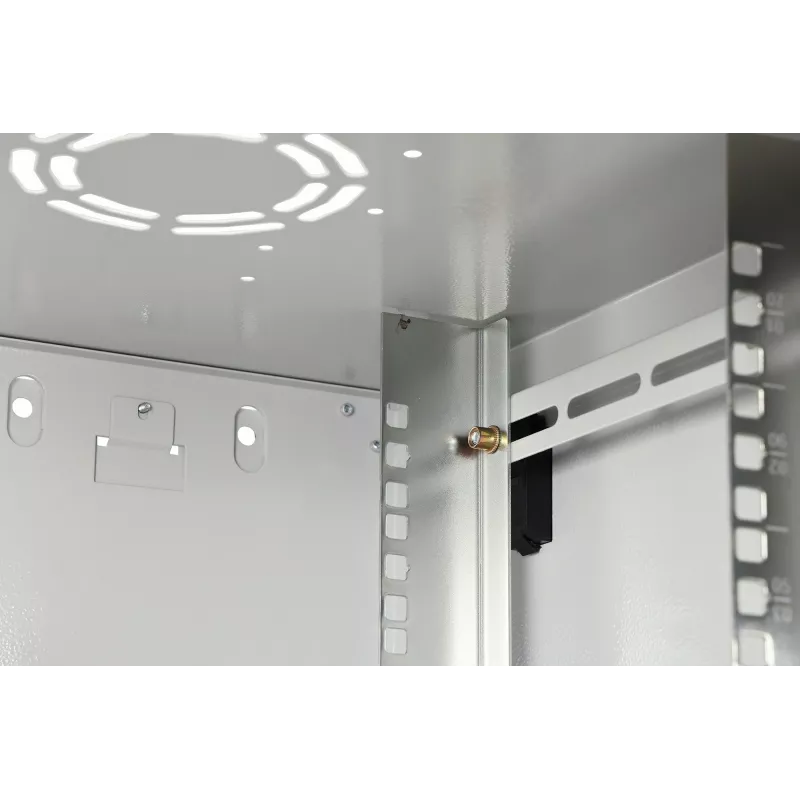

• Montāžas platums: 483 mm (19") profila sliedes, priekšpusē un aizmugurē, cinkotas un regulējamas dziļumā
• Iekšējā montāžas zona (PxG): 600 x 450 mm
• Ārējais augstums: 385 mm
• Maksimālā ieteicamā aprīkojuma slodze: 60 kg
• Konstrukcijas materiāls: 1,0–1,2 mm lokšņu tērauds; priekšējās durvis ar drošības stiklu un tērauda rāmi
• Aizsardzības klase: IP20
• Apdares krāsa: Gaiši pelēka (pulverkrāsota)

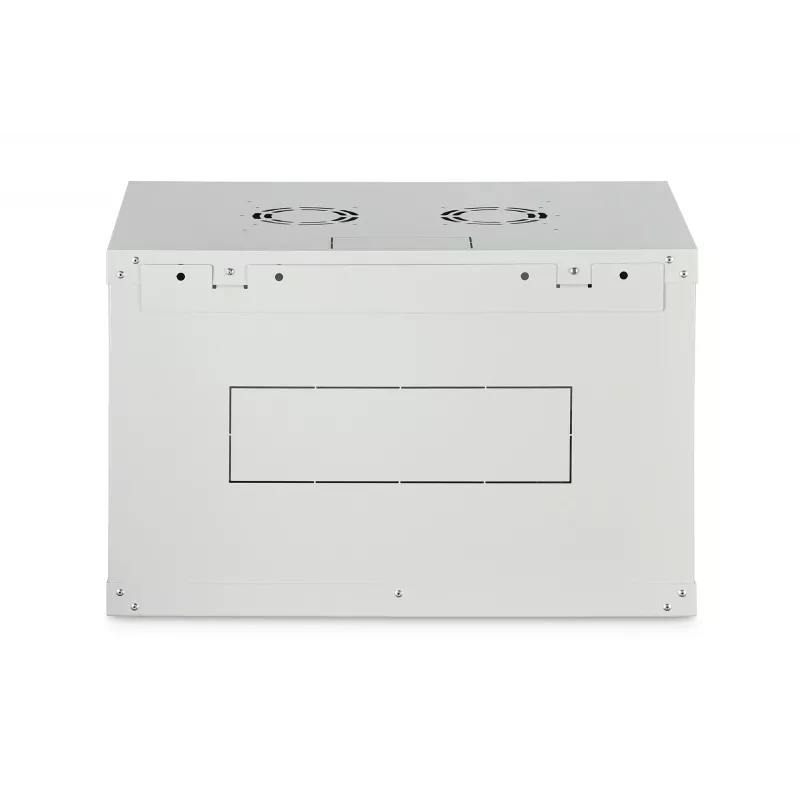

• Kabeļu ievads: iepriekš izštancētas atveres jumtā, aizmugurē un apakšā
• Ventilācija: ventilācijas atveres un sagatavota ventilatora montāža jumtā

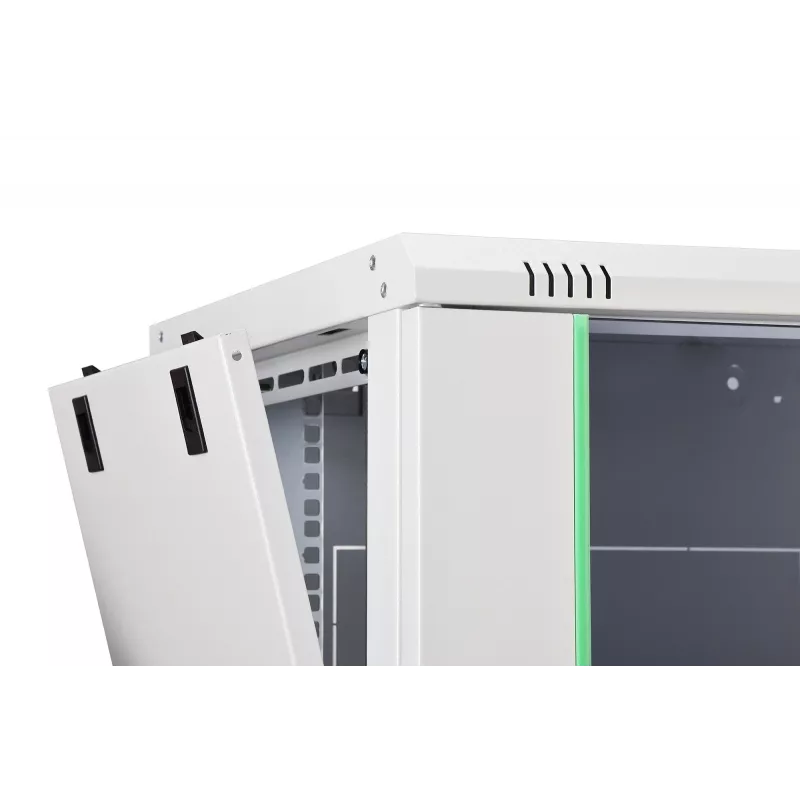

• Piekļuve: noņemamas priekšējās durvis, noņemamas aizmugurējās durvis, noņemami sānu paneļi

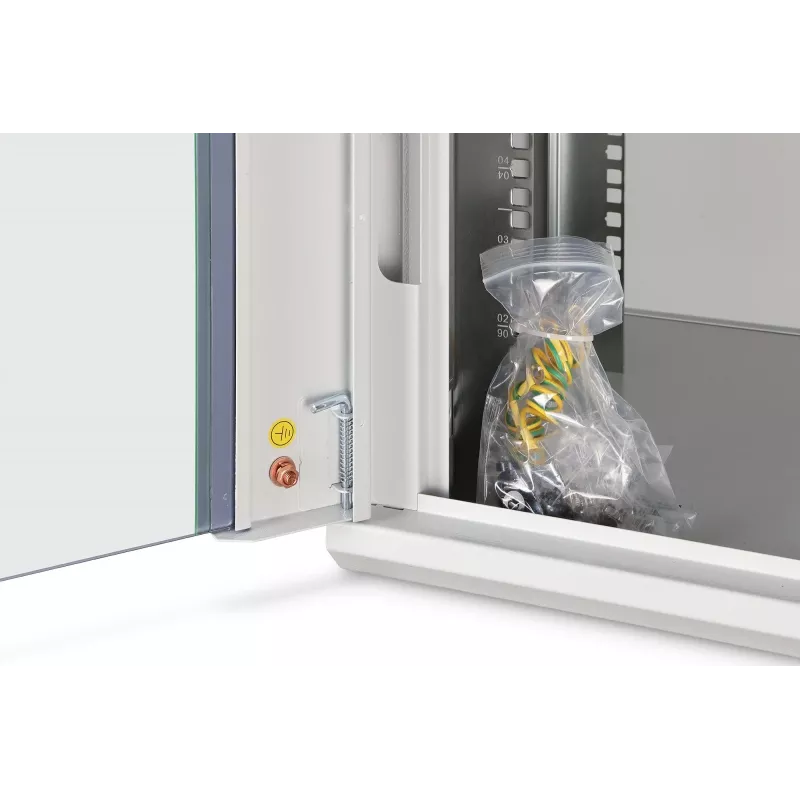

• Zemējuma punkti: nodrošināti vairāki zemējuma punkti

Kā lietot

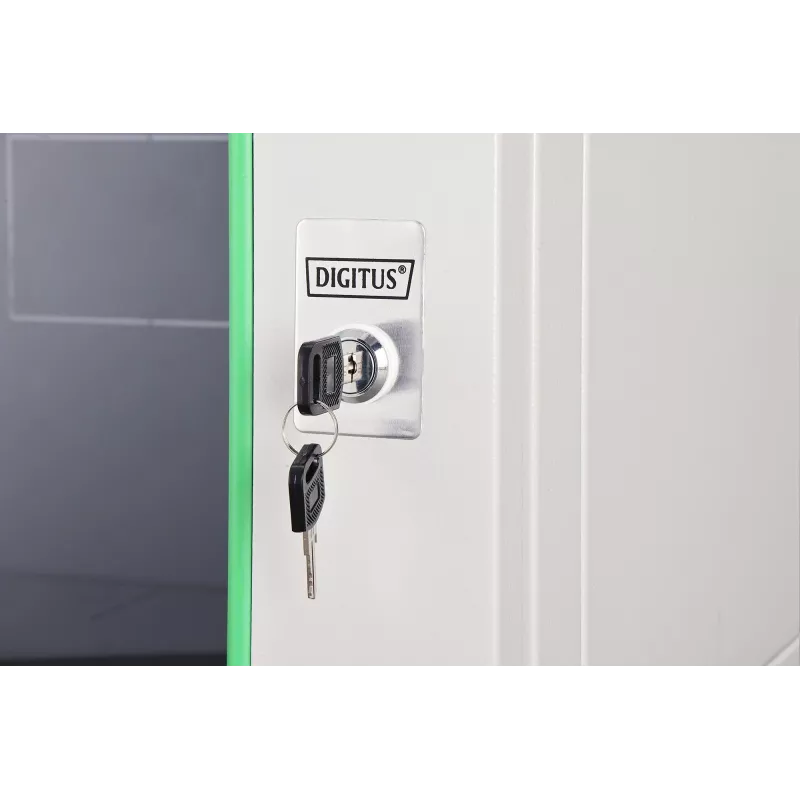

Izņemiet plakaniski iesaiņoto skapi un izpildiet komplektā iekļautās montāžas instrukcijas, vispirms piestiprinot montāžas plāksni pie sienas, pēc tam pievienojot salikto korpusu. Uzstādiet regulējamās 19" profila sliedes vajadzīgajā dziļumā, izmantojot augstuma vienību marķējumu, lai izlīdzinātu aprīkojumu. Izvadiet tīkla un strāvas kabeļus caur iepriekš izštancētajām atverēm jumtā, aizmugurē vai apakšā un nostipriniet tos, izmantojot komplektā iekļautos kabeļu organizācijas komponentus. Ievietojiet aprīkojumu no priekšpuses 7U telpā, ņemot vērā uzstādīšanas dziļuma diapazonu. Ja nepieciešama aktīva dzesēšana, uzstādiet saderīgu ventilatora bloku sagatavotajā jumta zonā un nodrošiniet, lai ventilācijas ceļi paliktu netraucēti. Aizslēdziet priekšējās durvis ar atslēgu, lai nodrošinātu pamata fizisko drošību, kad uzstādīšana pabeigta.

Kas jāņem vērā pirms iegādes

• Pārbaudiet aprīkojuma izmērus un uzstādīšanas dziļumu, lai iekļautos 219–320 mm komponentu uzstādīšanas diapazonā
• Pārliecinieties, ka kopējais aprīkojuma svars nepārsniedz 60 kg maksimālo vērtību
• Nodrošiniet, ka plānotā uzstādīšanas vieta ir iekštelpās un atbilst IP20 vides apstākļiem
• Plānojiet kabeļu maršrutēšanu, ņemot vērā iepriekš izštancētos ievada punktus un nepieciešamos kabeļu organizācijas piederumus
• Atvēliet laiku montāžai uz vietas un stiprināšanai pie sienas; ir nepieciešami piemēroti instrumenti

Ieteikumi

Izmantojiet DN-37100 strukturētām, maza mēroga tīkla izvietošanām, kur nepieciešams kompakts, bloķējams 19" sienas skapis. Novietojiet smagākus komponentus zemu 7U telpā, nodrošiniet visus zemējuma savienojumus un uzturiet brīvas ventilācijas atveres; ja vairākas aktīvās ierīces rada siltumu, uzstādiet ventilatora moduli sagatavotajā jumta zonā, lai nodrošinātu uzticamu darbību.
