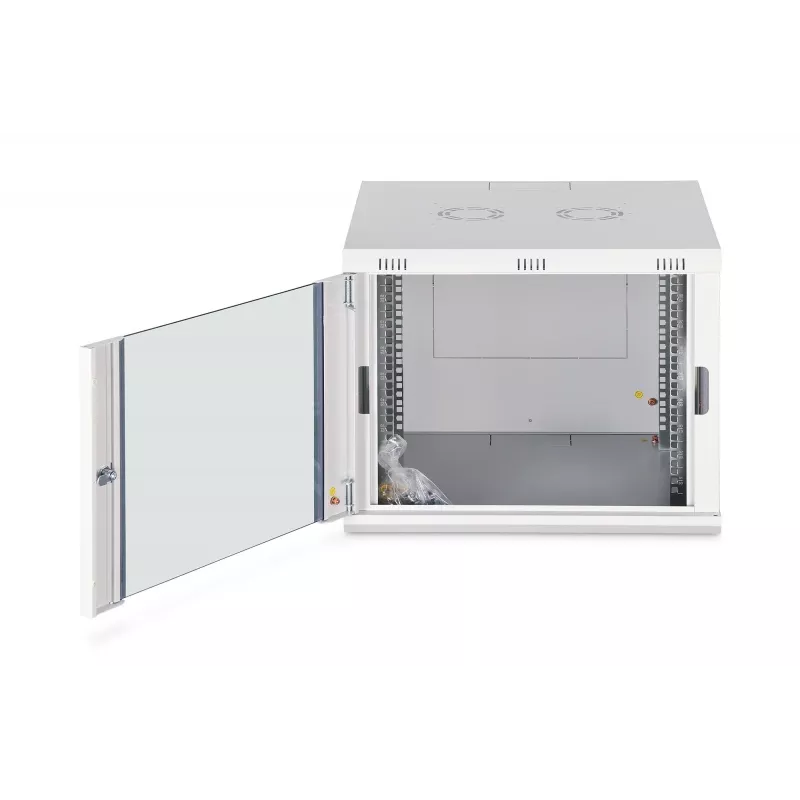

Pie sienas stiprināms 19 collu statņu skapis DIGITUS Dynamic-N DN-37106 — 9U, 600x600 mm, IP20, atslēgas slēdzene

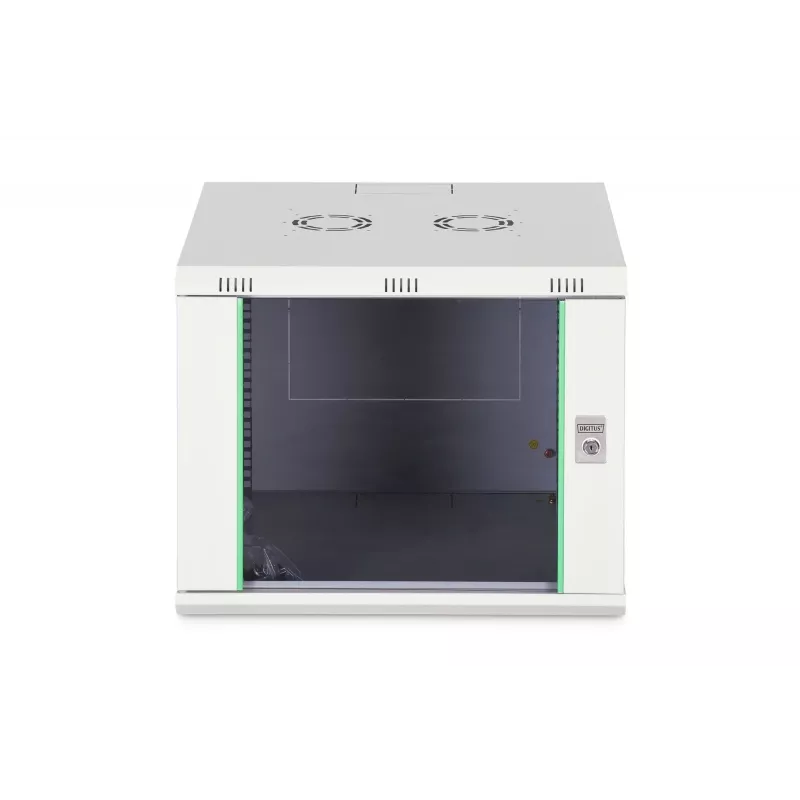

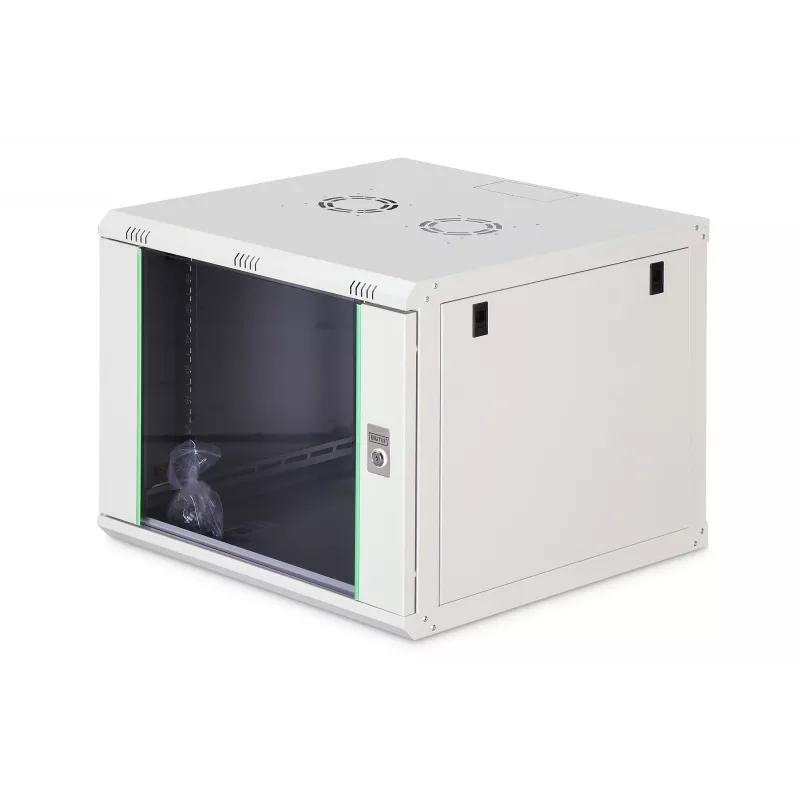

DIGITUS Dynamic-N DN-37106 ir pie sienas stiprināms 19 collu statņu skapis, kas paredzēts maziem serveru, tīklu un telekomunikāciju instalācijām. Šis nesamontētais 9U korpuss ir 600×600 mm (P×D) izmēros un nodrošina IP20 aizsardzību. Izgatavots no 1,0–1,2 mm pulverkrāsota lokšņu tērauda gaiši pelēkā krāsā, skapis ietver regulējamas 19 collu profila sliedes priekšpusē un aizmugurē, kabeļu ievadus aizmugurē, jumtā un pamatnē, ventilācijas spraugas un aizslēdzamas priekšējās durvis ar tērauda rāmi un drošības stiklu. Iekārta atbalsta maksimālo aprīkojuma slodzi līdz 60 kg un tiek piegādāta nesamontētā veidā, lai atvieglotu transportēšanu un uzstādīšanu.

Priekšrocības

Skapis nodrošina kompaktu un uzticamu montāžas risinājumu aktīvo un pasīvo iekārtu statņiem ar regulējamām iekšējām sliedēm un marķētām augstuma vienībām, kas atvieglo ierīču uzstādīšanu. Iepriekš izštancēti kabeļu ievadi un jumts, kas sagatavots ventilatora modulim, vienkāršo kabeļu izvadīšanu un ventilācijas uzlabojumus. Noņemami sānu paneļi un aizslēdzamas priekšējās durvis uzlabo piekļuvi un drošību, savukārt pulverkrāsotā tērauda konstrukcija nodrošina mehānisku stabilitāti un izturību pret koroziju tipiskām iekštelpu instalācijām.

Piemērots (uzdevumiem/lietošanas gadījumiem)

• Mazu tīkla slēdžu, komutācijas paneļu un maršrutētāju uzstādīšanai biroja vai serveru telpas sienu vietās
• Telekomunikāciju iekārtu nodrošināšanai sakaru skapjos vai tīkla nišās, kur ir ierobežota grīdas platība
• Novērošanas, drošības vai perifērijas skaitļošanas ierīču ievietošanai, kurām nepieciešams 19 collu 9U statnis
• Vidēm, kur nepieciešama pamata aizsardzība un kontrolēta piekļuve (IP20 iekštelpu lietošanai)

Kad tas var nebūt piemērots

Šis skapis ir paredzēts iekštelpu lietošanai, kur pietiek ar IP20 aizsardzību, un nav projektēts āra iedarbībai vai putekļainām/mitrām vidēm, kur nepieciešama augstāka aizsardzības klase. Tas iztur līdz 60 kg uzstādītā aprīkojuma; smagākām slodzēm vai lielākiem instalācijām jāapsver brīvi stāvošs vai lielākas ietilpības skapis.

Galvenās specifikācijas

• Statņu ietilpība: 9U
• Izmēri (P×D): 600×600 mm
• Augstums: 196 mm
• Maksimālā aprīkojuma slodze: 60 kg
• Aizsardzības klase: IP20
• Materiāls un konstrukcija: 1,0–1,2 mm pulverkrāsots lokšņu tērauds ar drošības stikla priekšpusi

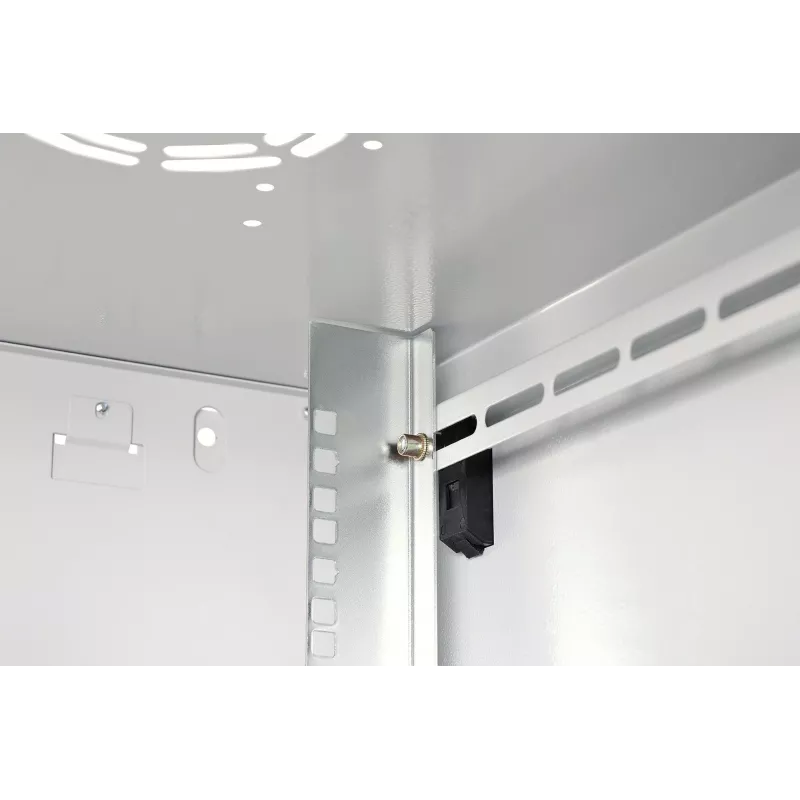

• 19 collu profila sliedes priekšpusē un aizmugurē, cinkotas, ar regulējamu dziļumu un augstuma marķējumu

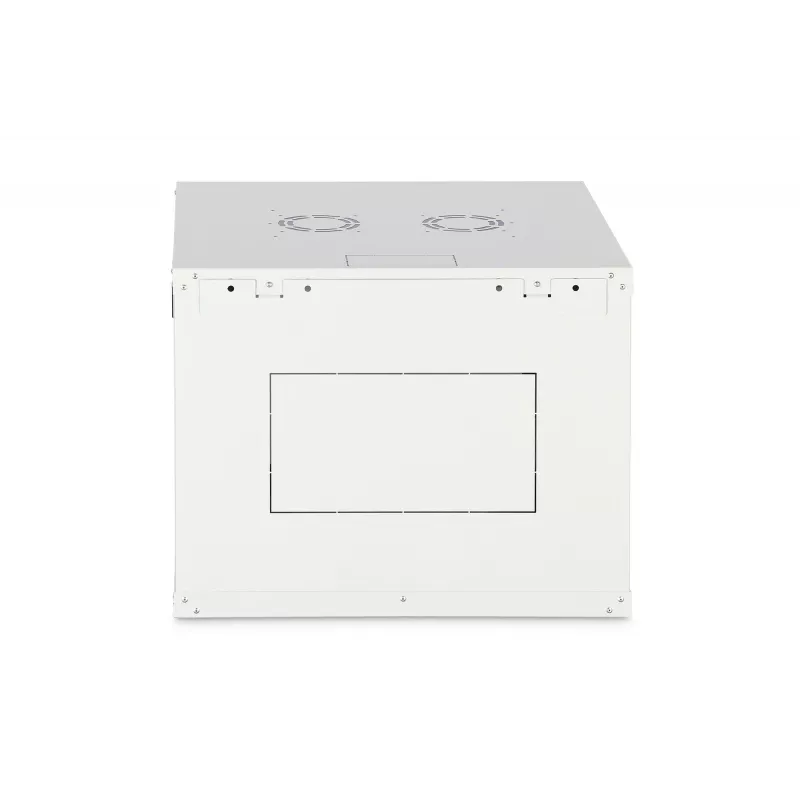

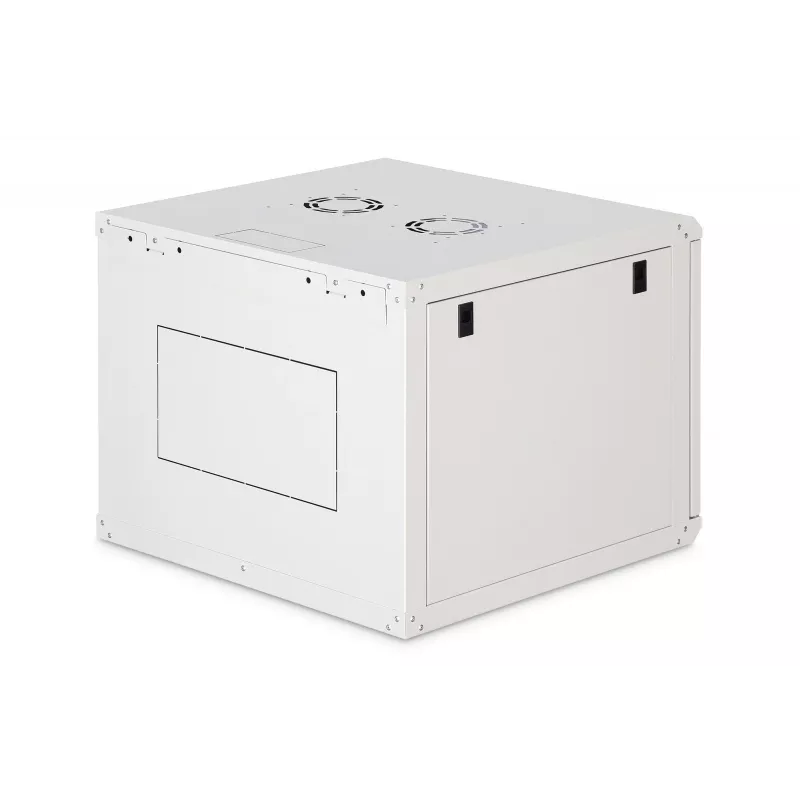

• Kabeļu ievads: iepriekš izštancēti izgriezumi aizmugurē, jumtā un pamatnē
• Ventilācija: ventilācijas spraugas un jumts sagatavots ventilatora elementam

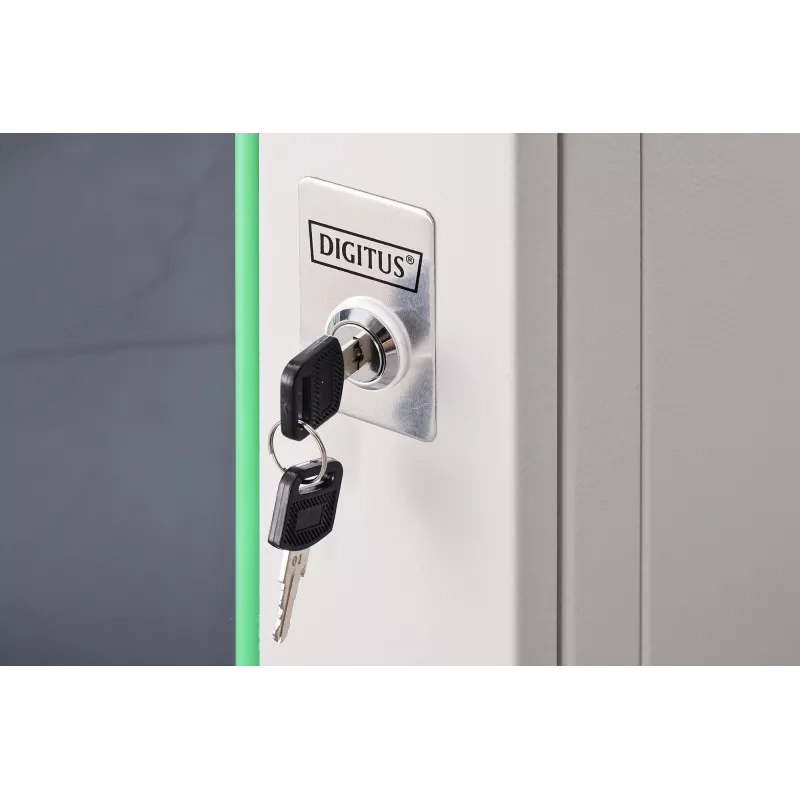

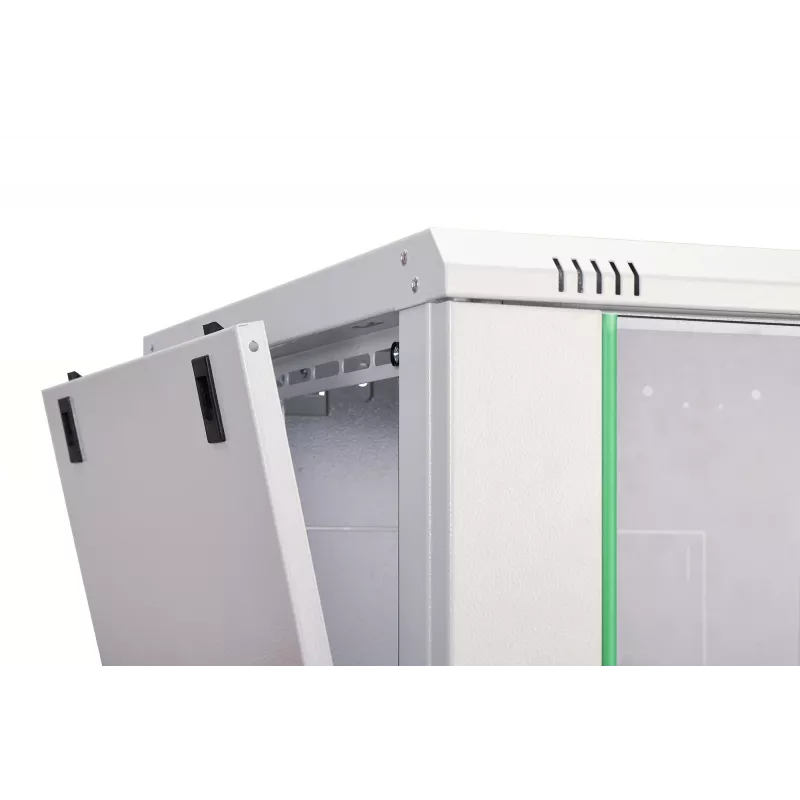

• Piekļuve: noņemami sānu paneļi, noņemamas aizmugurējās durvis, aizslēdzamas priekšējās durvis ar 1 punkta slēdzeni un 230° atvēršanas leņķi
• Krāsa: gaiši pelēka

Kā lietot

Izņemiet plakanā iepakojuma skapi un izpildiet pievienotās montāžas instrukcijas, lai piestiprinātu paneļus, durvis un sliedes. Vispirms piestipriniet iekļauto sienas plāksni pie piemērotas nesošās sienas vajadzīgajā augstumā, nodrošinot pareizu enkurošanu skapja svaram un aprīkojumam. Samontējiet korpusu ap plāksni, ievietojiet un noregulējiet 19 collu profila sliedes vajadzīgajā dziļumā un uzstādiet ierīces, sākot no zemākās U pozīcijas. Izvadiet kabeļus caur iepriekš izštancētajiem ievadiem pamatnē, aizmugurē vai jumtā un izmantojiet kabeļu pārvaldības funkcijas, lai atdalītu strāvas un datu līnijas. Ja nepieciešama papildu gaisa nosūkšana vai aktīva dzesēšana, uzstādiet saderīgu ventilatora bloku sagatavotajā jumta zonā. Aizslēdziet priekšējās durvis ar atslēgas slēdzeni, lai ierobežotu piekļuvi.

Kas jāņem vērā pirms iegādes

• Apstipriniet jūsu aprīkojumam nepieciešamo iekšējo uzstādīšanas dziļumu (standarta maksimālais uzstādīšanas dziļums: aptuveni 369–470 mm)
• Pārbaudiet ierīču kopējo svaru, lai nodrošinātu, ka tas nepārsniedz 60 kg slodzes ierobežojumu
• Pārliecinieties, ka IP20 aizsardzības līmenis atbilst paredzētajai iekštelpu videi
• Plānojiet sienas stiprinājuma punktus un nodrošiniet, ka montāžas virsma var izturēt skapja un aprīkojuma svaru

Ieteikumi

Uzstādiet skapi uz cietas sienas, izmantojot atbilstošus enkurus; vienmērīgi sadaliet smago aprīkojumu starp sliedēm un nostipriniet visas ierīces ar piemērotiem 19 collu stiprinājumiem. Izmantojiet iepriekš izštancēto jumta atveri ventilatoram, ja temperatūra vai gaisa plūsma rada bažas, un uzturiet kabeļu ceļus sakārtotus, lai saglabātu gaisa plūsmu un vienkāršotu apkopi.
