Pie sienas stiprināms plaukts Digitus DN-10-SET-3

Pilns komplekts kompaktam 254 mm (10") tīklam, ietverot sienas skapi (12U), plauktu, barošanas sadalītāju, Gigabit Ethernet slēdzi, 8 portu ekranētu CAT6 komutācijas paneli, komutācijas kabeļus, aizbāzni un kabeļu pārvaldības piederumus. Komplektā ir saskaņoti komponenti ātrai uzstādīšanai un sakārtotai kabeļu izvietošanai, piegādāti vienā kompaktā kastē.

Priekšrocības

254 mm (10") formāts ir paredzēts uzstādīšanai vietās ar ierobežotu telpu, piemērots mājām, birojam vai maziem sadales punktiem. Iepriekš atlasīti komponenti, piemēram, DN-10-12U sienas korpuss, DN-10 TRAY-1 plaukts un DN-80114 8 portu slēdzis, vienkāršo iestatīšanu un samazina plānošanas laiku. Iekļautais ekranētais CAT6 komutācijas panelis un S-FTP komutācijas kabeļi uzlabo signāla integritāti un samazina traucējumus. Komplektā ir montāžas piederumi un kabeļu pārvaldība, lai uzturētu organizētu plaukta vidi.

Galvenās specifikācijas

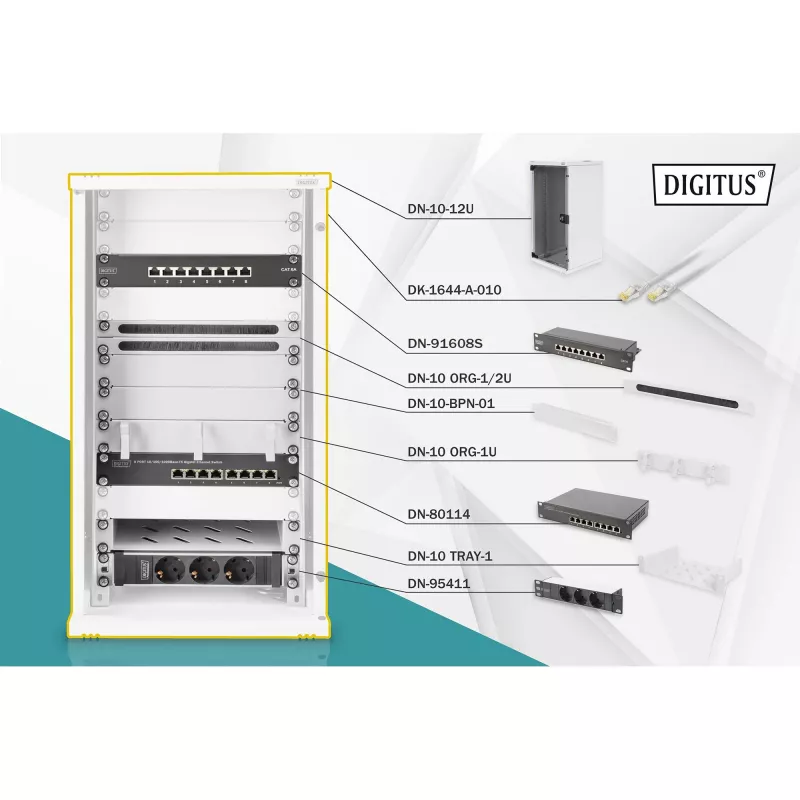

• Sienas korpuss: DN-10-12U, 12HE, izmēri 592 x 312 x 300 mm
• Plaukts: DN-10 TRAY-1, 1HE
• Barošanas sadalītājs: DN-95411, 1HE, 3x drošības kontaktligzdas

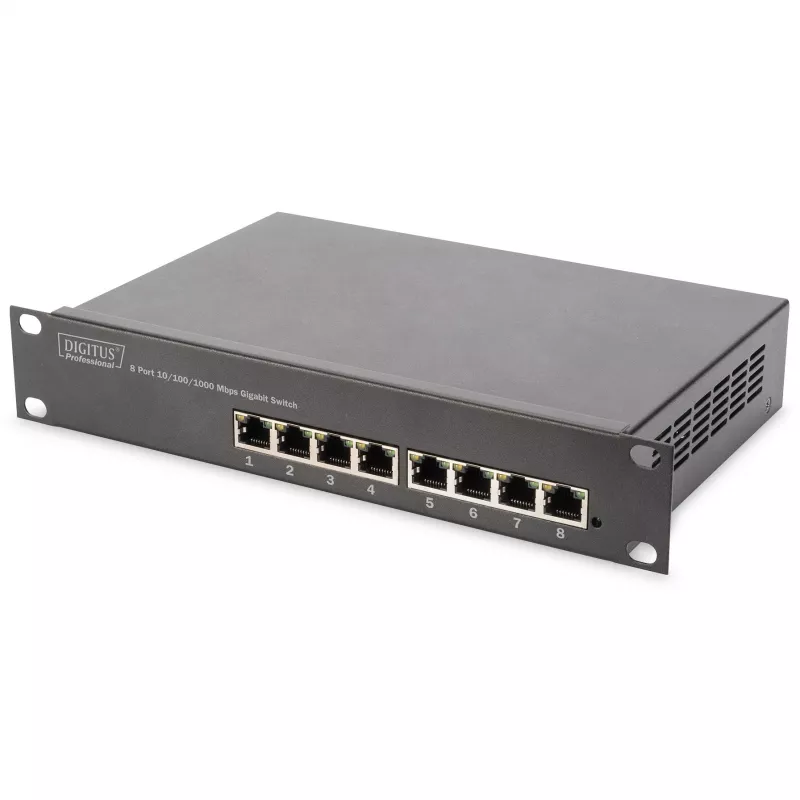

• Slēdzis: DN-80114, Gigabit Ethernet, 8 porti

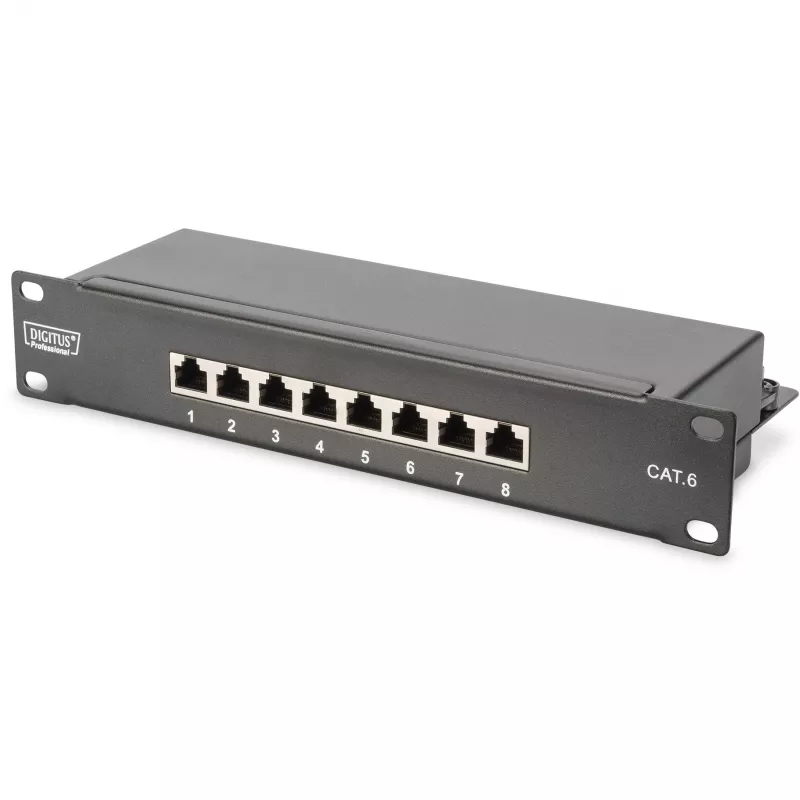

• Komutācijas panelis: DN-91608S, CAT6 E klase, 8 portu, ekranēts
• Komutācijas kabeļi: 10 × DK-1644-010, CAT6, S-FTP, 1 m
• Aizbāznis: DN-10-BPN-01, 1 plaukta vienība
• Kabeļu suku sloksne: DN-10-ORG-1/2U
• Kabeļu pārvaldības panelis: DN-10-ORG-1U

Lietošana

Piestipriniet DN-10-12U sienas korpusu piemērotā vietā, pēc tam uzstādiet DIN standarta 12HE sliedes. Ievietojiet DN-10 TRAY-1 plauktu, uzstādiet DN-80114 slēdzi un piestipriniet DN-91608S komutācijas paneli attiecīgajās plaukta vienībās. Savienojiet ierīces, izmantojot komplektā iekļautos DK-1644-010 CAT6 S-FTP komutācijas kabeļus, un izvadiet kabeļus caur kabeļu suku sloksni un pārvaldības paneli, lai uzturētu kārtību. Pieslēdziet aprīkojumu DN-95411 barošanas sadalītājam un aizsedziet neizmantotās plaukta vienības ar DN-10-BPN-01 aizbāzni.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ekranētus kabeļus savienojumiem ar ārējiem metāla kanāliem un nodrošiniet slēdža un barošanas savienojumu ventilāciju. Pirms montāžas pārbaudiet uzstādāmo ierīču saderību ar 254 mm (10") plaukta platumu.
