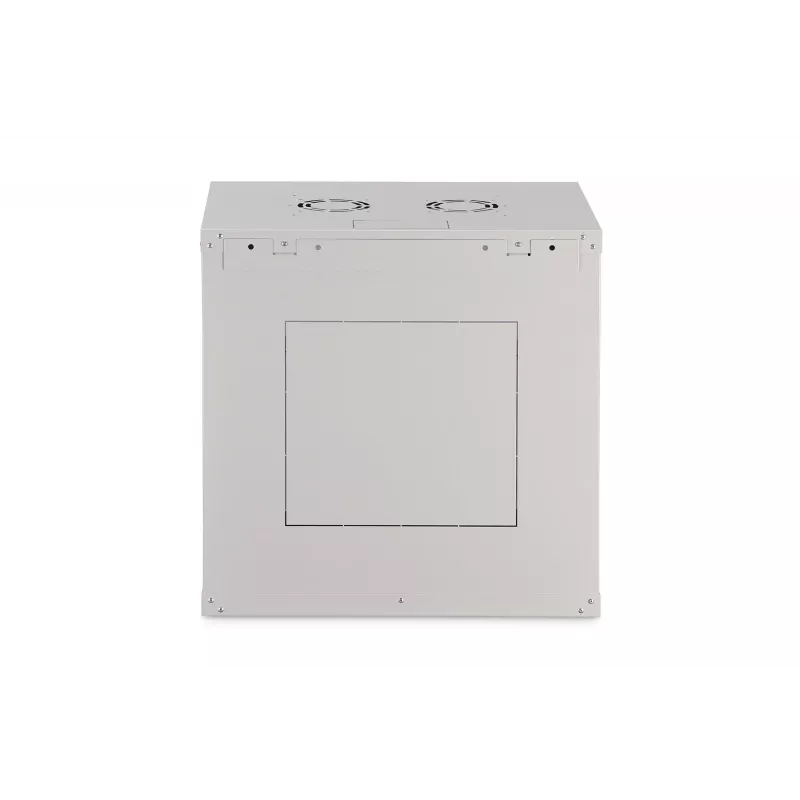

Pie sienas stiprināms rack skapis DIGITUS Dynamic-N 12U, 19 collas, 600x450 mm (PxD), IP20, aizslēdzams ar atslēgu, nesamontēts

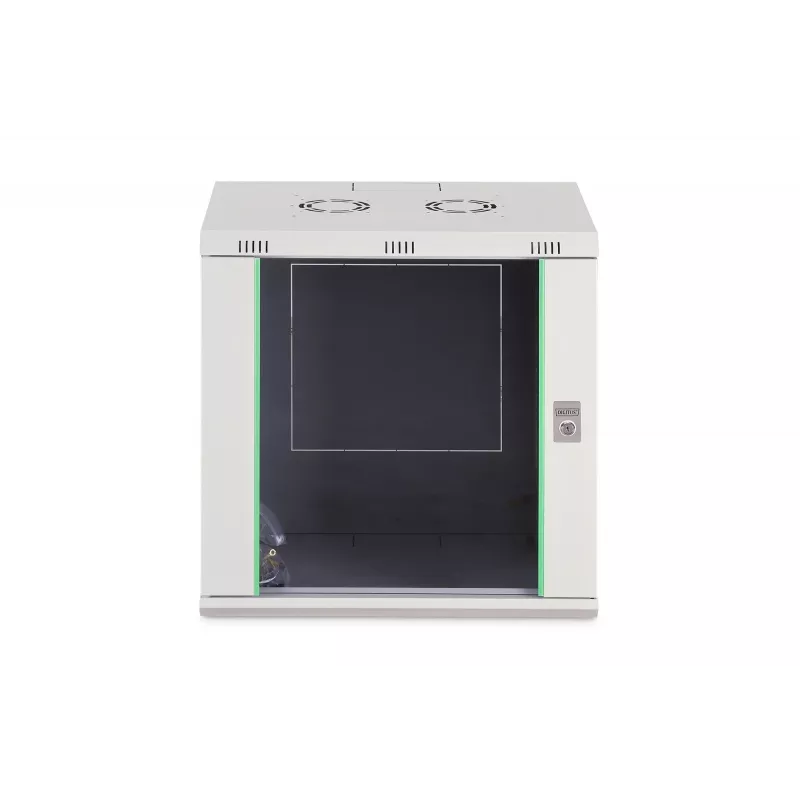

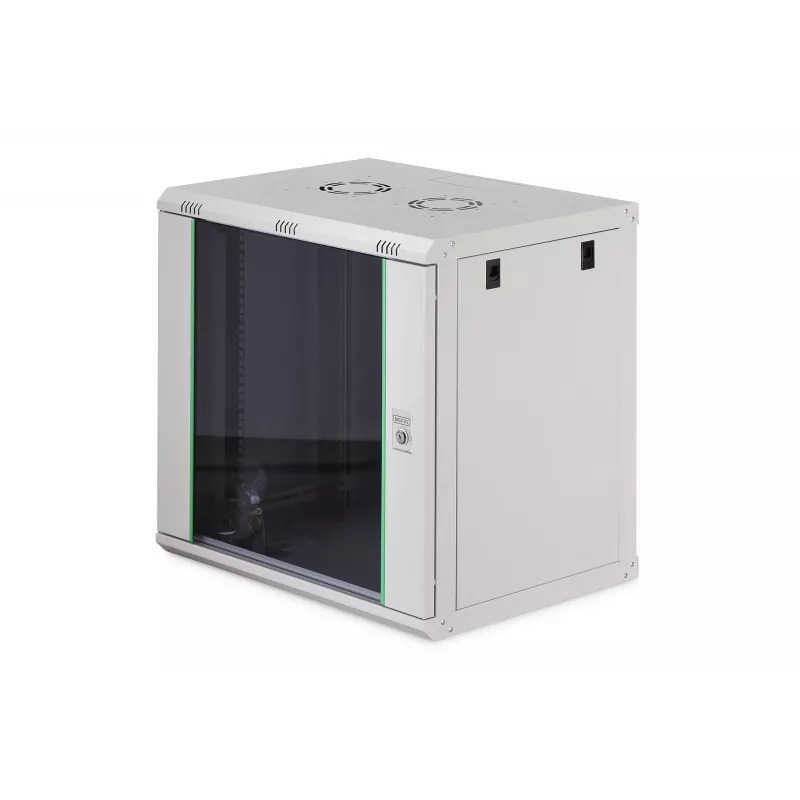

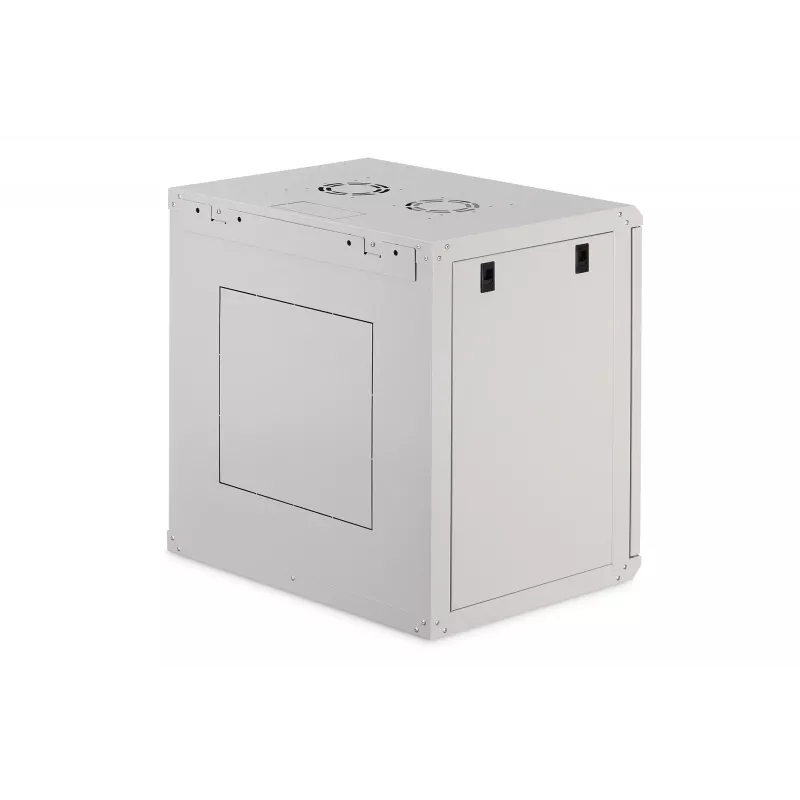

DIGITUS Dynamic-N 12U pie sienas stiprināms rack skapis ir paredzēts 19" tīkla un telekomunikāciju iekārtām kompaktās instalācijās. Tā izmēri ir 600 x 450 mm (PxD) un augstums 607 mm. Šis IP20 klasificētais korpuss ir aprīkots ar cinkotām regulējamām 19" profila sliedēm priekšā un aizmugurē, bloķējamām rūdīta stikla durvīm ar tērauda rāmi, iepriekš izštancētiem kabeļu ievades punktiem un ventilācijas atverēm. Piegādāts nesamontētā veidā, skapis iztur maksimālo statisko slodzi 60 kg, un tam ir gaiši pelēka pulverkrāsojuma tērauda apdare.

Priekšrocības

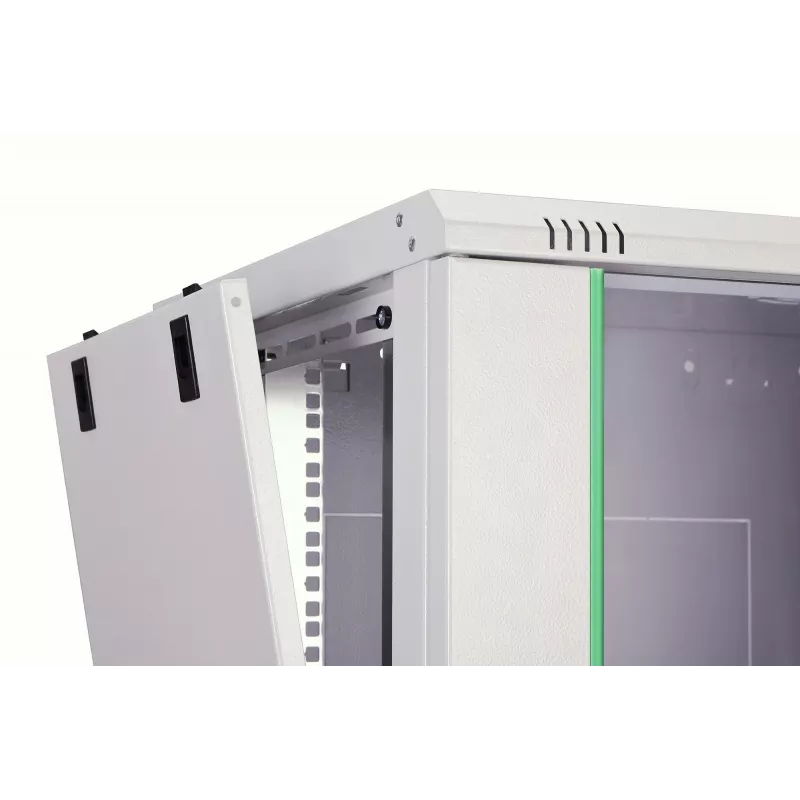

Skapis apvieno vietu taupošu pie sienas stiprināmu dizainu ar 12U lietojamu rack augstumu, piedāvājot regulējamas iekšējās sliedes elastīgai montāžai un skaidrus augstuma marķējumus. Izturīga lokšņu tērauda konstrukcija ar pulverkrāsojuma virsmu un vairākiem zemējuma punktiem nodrošina mehānisku stabilitāti un drošu zemējumu. Iebūvēti kabeļu ievades punkti jumtā, aizmugurē un pamatnē, kopā ar ventilācijas atverēm un jumta daļu, kas sagatavota ventilatora elementam, nodrošina sakārtotu kabeļu pārvaldību un termisko menedžmentu. Bloķējamās stikla priekšējās durvis nodrošina fizisku piekļuves kontroli, vienlaikus ļaujot vizuāli pārbaudīt uzstādītās iekārtas.

Piemērots

• Mazām serveru telpām un sakaru skapjiem ar 19" tīkla komutatoriem, patch paneļiem un maršrutētājiem
• Biroja tīklu instalācijām un filiāļu punktiem, kur nepieciešams kompakts, pie sienas stiprināms korpuss
• Telekomunikāciju vai strukturētās kabeļu sistēmas punktiem, kam nepieciešama pamata aizsardzība (IP20) un kabeļu pārvaldība
• Instalācijām, kurām pietiek ar 12U kapacitāti un līdz 60 kg aprīkojuma slodzi

Kad tas var nebūt piemērots

Šis skapis nav paredzēts izmantošanai ārpus telpām vai vidē, kur nepieciešama augstāka aizsardzība pret iekļūšanu nekā IP20. Tas nav piemērots arī tad, ja nepieciešams uzstādīt smagas iekārtas, kas pārsniedz 60 kg maksimālo slodzi, vai nepieciešams lielāks iekšējais dziļums nekā 219–320 mm montāžas dziļums uzstādāmajiem komponentiem. Tā kā tas tiek piegādāts nesamontētā veidā, ir nepieciešama montāža uz vietas un pamata mehāniskie darbi.

Galvenās specifikācijas

• Rack kapacitāte: 12U

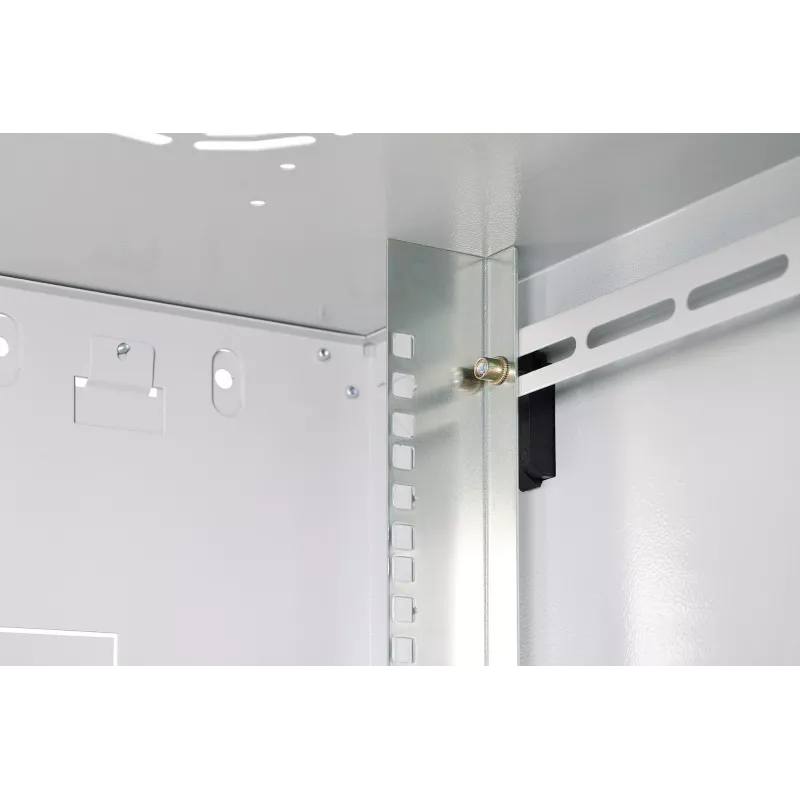

• Montāžas sistēma: 19" priekšējās un aizmugurējās profila sliedes, cinkotas, regulējamas dziļumā
• Ārējie izmēri (P x D x A): 600 x 450 x 607 mm
• Komponentu uzstādīšanas dziļums (standarta): 219–320 mm
• Maksimālā statiskā slodzes kapacitāte: 60 kg
• Materiāls un biezums: lokšņu tērauds, aptuveni 1,0–1,2 mm, pulverkrāsojums
• Aizsardzības klase: IP20

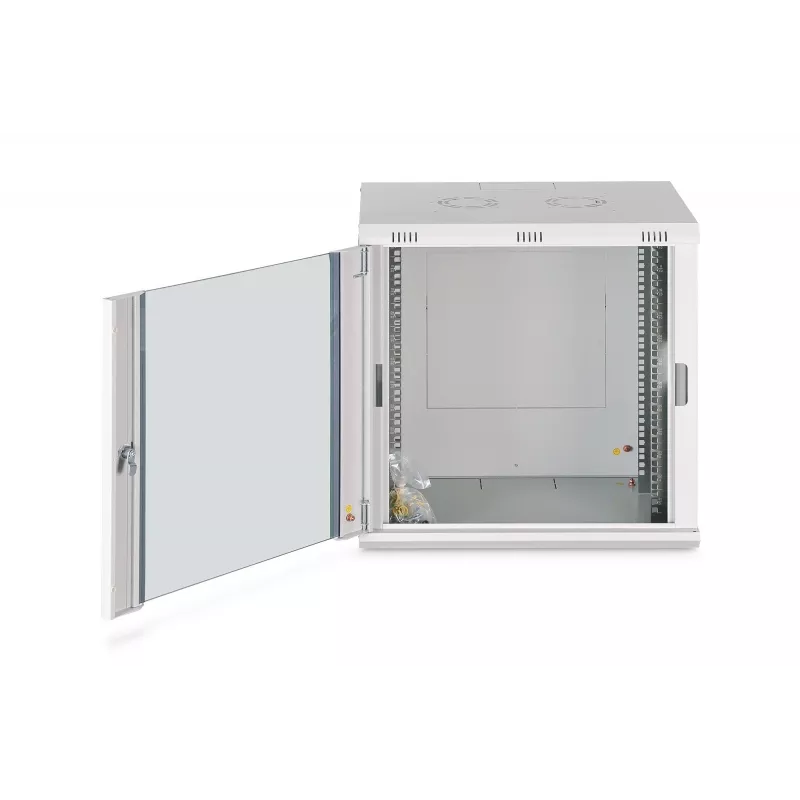

• Priekšējās durvis: bloķējams rūdītais stikls ar tērauda rāmi, 230° atvēršanas leņķis
• Kabeļu ievade: iepriekš izštancēti izgriezumi jumtā, aizmugurē un pamatnē

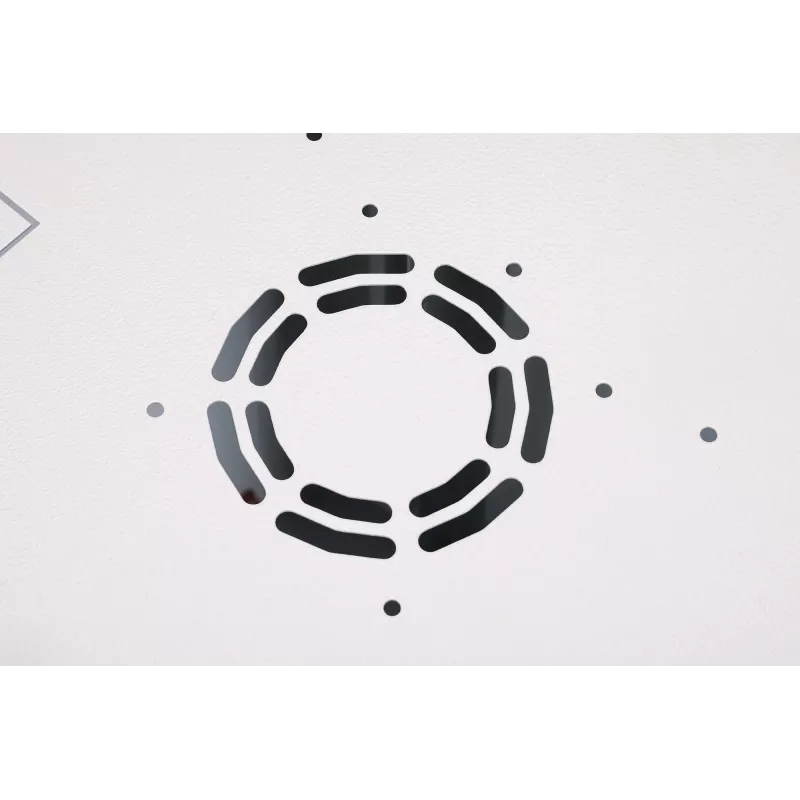

• Ventilācija: ventilācijas atveres un sagatavota vieta ventilatora elementam jumtā

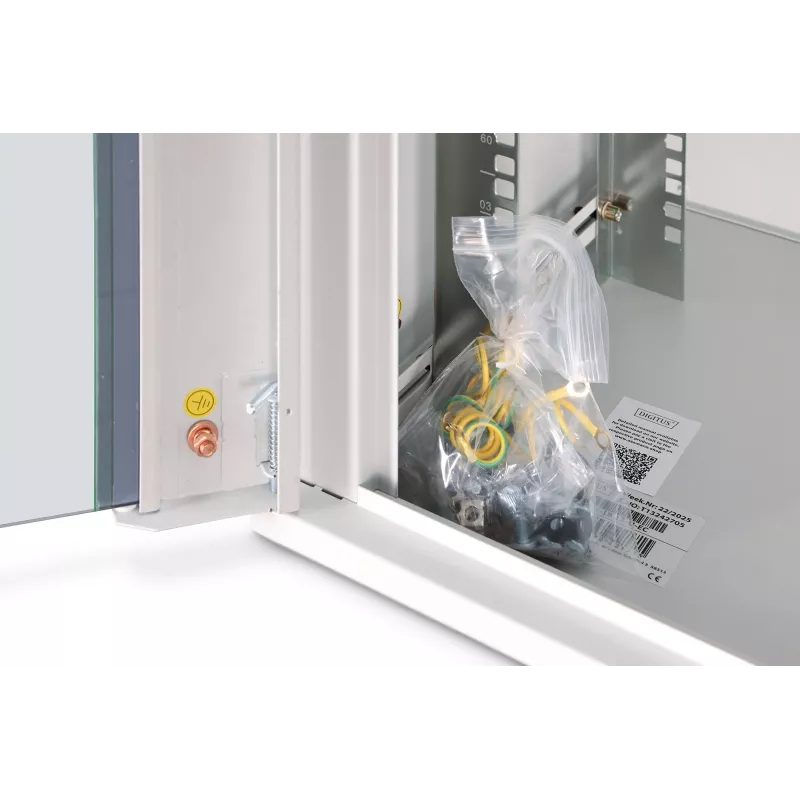

• Zemējums: vairāki zemējuma punkti (pamatne, sānu panelis, priekšējās durvis)
• Apdare: gaiši pelēka

Kā lietot

Pievienojiet komplektā iekļauto sienas plāksni pie nesošas virsmas, ievērojot pievienotās montāžas instrukcijas, pēc tam pakariet un nostipriniet skapja korpusu pie plāksnes. Uzstādiet un noregulējiet cinkotās 19" profila sliedes vajadzīgajā dziļumā, izmantojot augstuma vienību marķējumus, lai precīzi novietotu aprīkojumu. Izvadiet kabeļus caur iepriekš izštancētajiem izgriezumiem jumtā, aizmugurē vai pamatnē un nostipriniet ar integrētajām kabeļu pārvaldības funkcijām. Uzstādiet papildu ventilācijas vai ventilatora moduļus sagatavotajā jumta daļā, ja nepieciešama aktīvā dzesēšana. Izmantojiet bloķējamās priekšējās durvis un noņemamos sānu paneļus drošai piekļuvei un apkopei.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai 12U un 600 x 450 mm (PxD) iekšējie izmēri atbilst jūsu aprīkojuma izmēru un dziļuma prasībām
• Apstipriniet, vai 60 kg maksimālā slodze ir pietiekama paredzētajām ierīcēm
• Pārliecinieties, ka IP20 aizsardzība ir piemērota uzstādīšanas videi (iekštelpās, sausās vietās)
• Esiet gatavi montāžai uz vietas un stiprinājumam pie sienas, izmantojot komplektā iekļauto montāžas plāksni
• Plānojiet ventilāciju vai ventilatora moduli, ja aprīkojums rada ievērojamu siltumu

Rekomendācijas

Novietojiet skapi uz stingras sienas un sadaliet uzstādīto aprīkojumu tā, lai smaguma centrs būtu tuvu sienas plāksnei. Izmantojiet dziļumā regulējamās sliedes, lai pielāgotu dziļākas ierīces ieteicamajā montāžas diapazonā, un droši nostipriniet visu aprīkojumu un kabeļus, lai novērstu spriedzi. Augstākai siltuma slodzei uzstādiet jumta ventilatora elementu un nodrošiniet brīvu vietu gaisa plūsmai caur ventilācijas atverēm.
