Pie sienas stiprināms statīvs Digitus DN-19 04U-PB

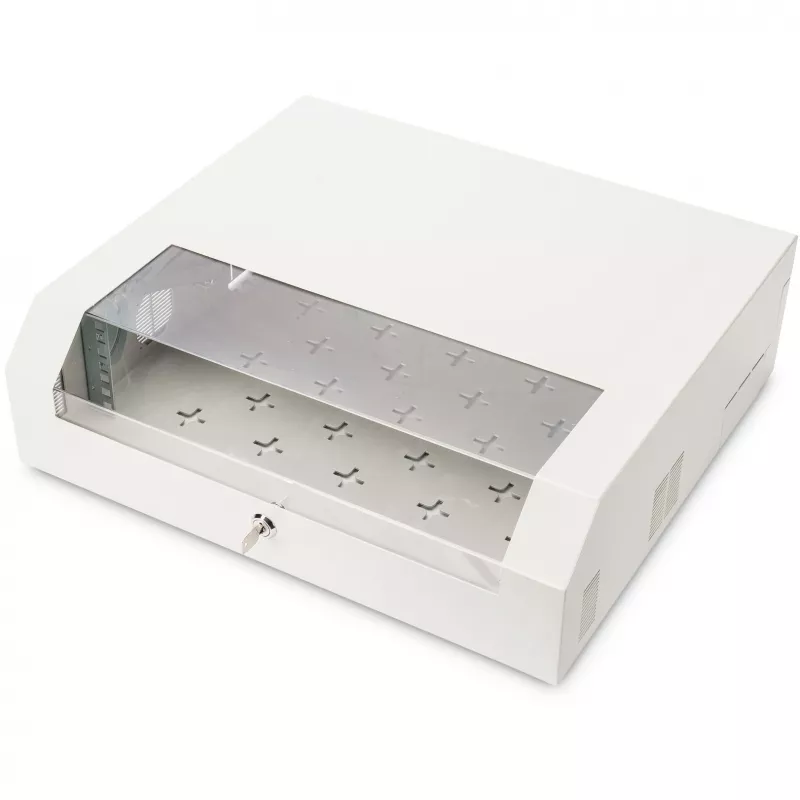

DIGITUS pie sienas stiprināms korpuss SOHO plāns (DN-19 04U-PB) ir kompakts 3U tīkla statīvs, kas paredzēts vietu taupošām instalācijām birojos un mājās. Pelēkais, plānais korpuss iztur maksimālo slodzi 30 kg un nodrošina IP20 aizsardzību pret cietiem priekšmetiem. Tas apvieno grozāmu 3U priekšējo profila sliedi un fiksētu 2U aizmugurējo profila sliedi, ar vairākiem iepriekš izštancētiem izgriezumiem un montāžas atverēm elastīgai kabeļu maršrutēšanai un komponentu piestiprināšanai.

Priekšrocības

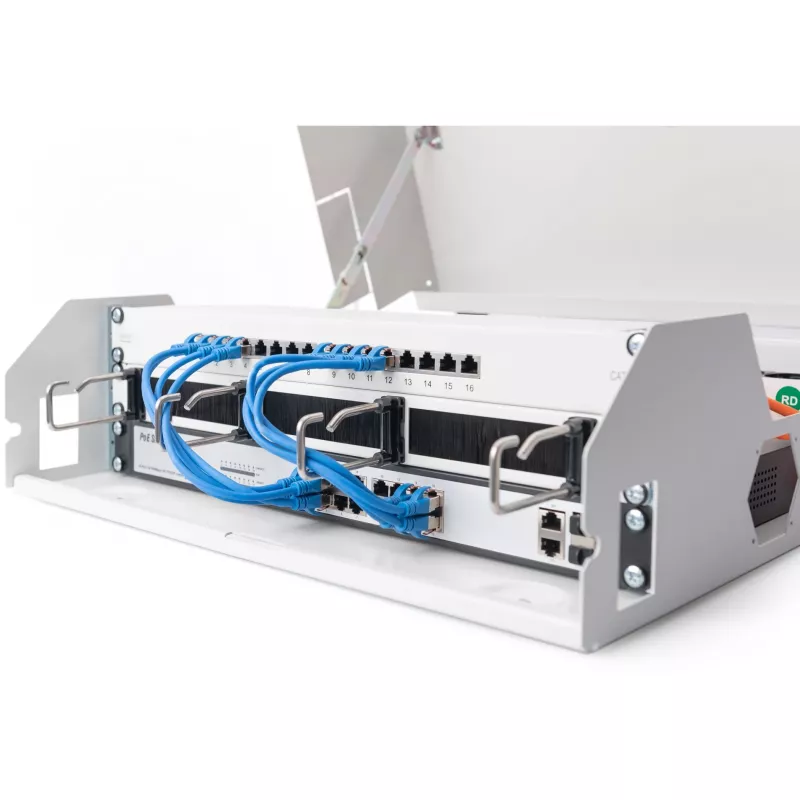

Korpuss piedāvā plānu dizainu instalācijām, kur dziļums un platums ir ierobežoti, un durvju aiztura mehānismu, kas ļauj ierīci montēt jebkurā orientācijā pie sienas, griestiem vai paaugstinātas grīdas. Grozāmā priekšējā 3U sliede un fiksētā aizmugurējā 2U sliede ļauj montēt aktīvās un pasīvās tīkla ierīces, savukārt štancētās montāžas atveres apakšējā korpusā paredzētas ne-19" iekārtām, piemēram, DSL maršrutētājiem. Iepriekš izštancētie izgriezumi vienkāršo kabeļu maršrutēšanu un kabeļu saišu nostiprināšanu.

Piemērots

• Mazo biroju un mājas tīkla iekārtām
• Aktīvajiem komponentiem, piemēram, komutatoriem un maziem paneļiem
• Pasīvajiem komponentiem un ierīcēm līdz 30 kg

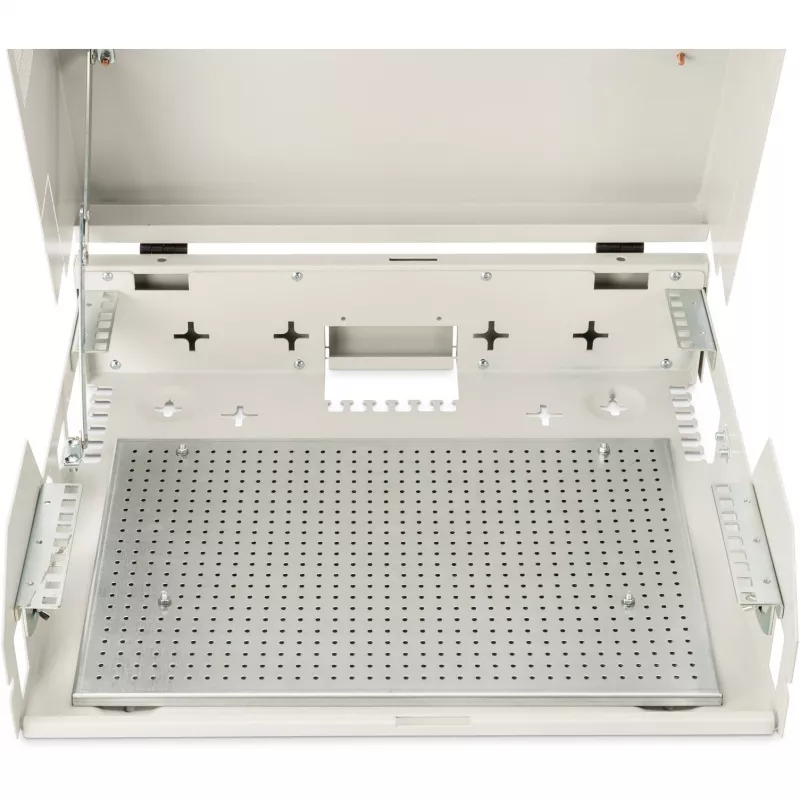

• Ne-19" ierīcēm (piem., DSL maršrutētājiem), izmantojot apakšējā korpusa montāžas punktus

Galvenās specifikācijas

• Modelis: DN-19 04U-PB
• Statīva ietilpība: 3U
• Maksimālā slodze: 30 kg
• Aizsardzības klase: IP20
• Izmēri (A x D x P): 145 mm x 475 mm x 525 mm
• Standarta izmērs: 19"
• Krāsa: pelēka

Lietošana

Izvēlieties piemērotu montāžas orientāciju (vertikālu, horizontālu vai leņķī) un piestipriniet korpusu pie sienas, griestiem vai paaugstinātas grīdas, izmantojot montāžas virsmai atbilstošus stiprinājumus. Uzstādiet iekārtas uz grozāmās 3U priekšējās sliedes vai uz fiksētās 2U aizmugurējās sliedes pēc nepieciešamības. Izvadiet kabeļus caur iepriekš izštancētajiem izgriezumiem un nostipriniet tos ar kabeļu saitēm, izmantojot paredzētos stiprinājuma punktus. Ne-19" ierīcēm izmantojiet štancētās montāžas atveres apakšējā korpusā vai, ja nepieciešams, uzstādiet papildu montāžas plati.

Ieteikumi

Montējiet korpusu uz nesošas virsmas un pārliecinieties, ka kopējais uzstādīto iekārtu svars nepārsniedz 30 kg. Nodrošiniet brīvu ventilāciju un izvairieties no siltumu izdalošu ierīču novietošanas bez atbilstošas gaisa plūsmas. Izmantojiet montāžas materiālam piemērotus enkurus un skrūves un pārbaudiet zemējumu un kabeļu pārvaldību atbilstoši vietējiem uzstādīšanas standartiem.
