Pie sienas stiprināms statīvs Triton 19 collu plaukts, stiprināms pie sienas 6U/250 stikla durvis

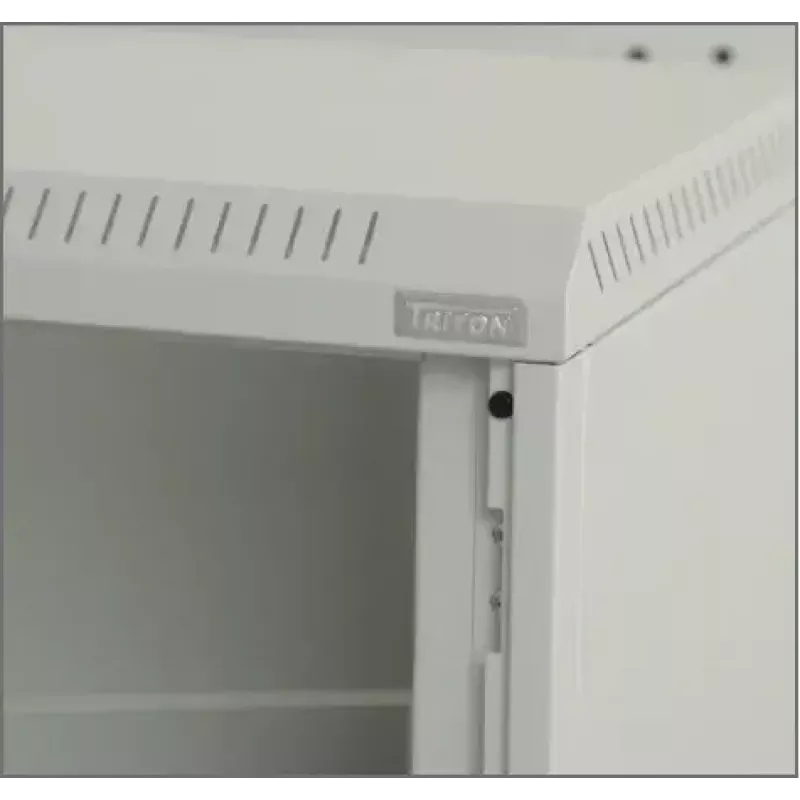

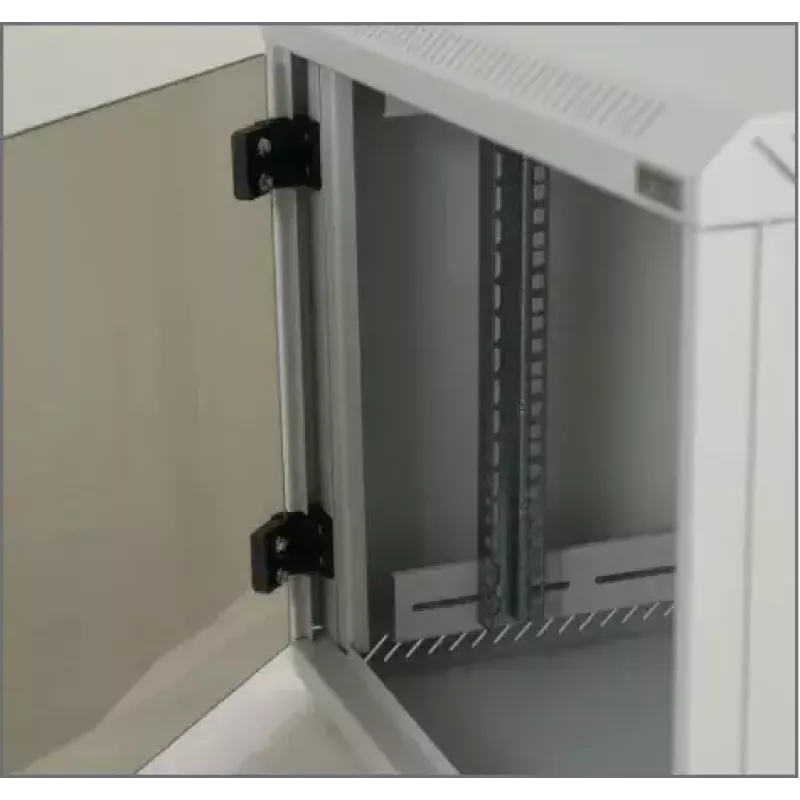

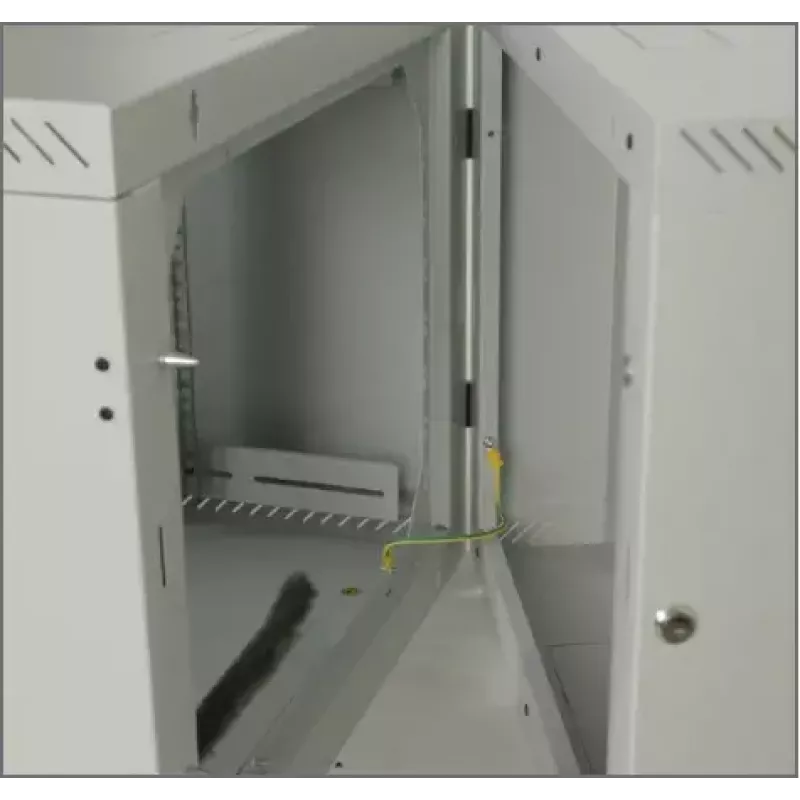

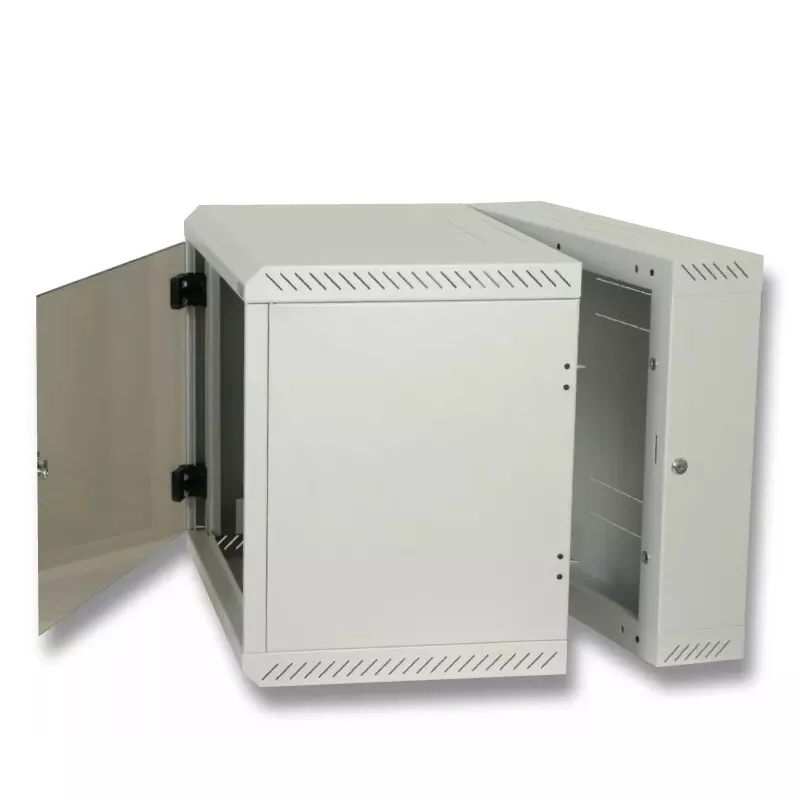

Divdaļīgs metināts pie sienas stiprināms korpuss IP20, kravnesība 20–30 kg. Augsta konstrukcijas stabilitāte Sadalītājam ir uzticama metināta konstrukcija. Augstā darba kvalitāte un jaunākās tehnoloģijas nodrošina lielisku korpusu izskatu. Durvis Korpusu durvis standartā ir izgatavotas no cieta stikla, taču pēc pieprasījuma var tikt izgatavotas arī no cieta lokšņu metāla vai perforētas. Elastīga durvju atvēršana Eņģu sistēma ļauj durvis atvērt 165° leņķī. Durvis ir viegli noņemamas. Pilnībā stikla durvis Pilnībā stikla durvis ir izgatavotas no 4 mm bieza triecienizturīga rūdīta stikla. Ja tās saplīst, tās sadalās daudzās mazās drumslās, līdzīgi kā automašīnu stikls. Drošības apsvērumu dēļ mēs iesakām aizvērt pilnībā stikla durvis pēc komponentu uzstādīšanas, lai izvairītos no sadursmēm ar citiem priekšmetiem. Mūsu pilnībā stikla durvis ir pārbaudījusi sertificēta testēšanas laboratorija, un tās atbilst CSN EN 12150-1+A prasībām: Stikls būvniecībā – termiski rūdīts nātrija-kaļķa silikāta drošības stikls. Pārbaudītais stikls atbilst standartam par sadalīšanos pēc stikla plīšanas, atbilstības sertifikāts CQ-24-2023, testa ziņojums IKATES 58A-2024. Durvju slēdzene Ātra un ērta piekļuve korpusam. Standarta versijā durvju un šūpojošās daļas slēdzenes ir vienādas. Pielāgojamas vertikālās sliedes 482,6 mm (19") vertikālās sliedes ir brīvi regulējamas skapja dziļumā. Tas vienkāršo komponentu uzstādīšanu un kabeļu pārvaldību. Izsitamie paneļi Korpusa jumts, pamatne un aizmugures panelis ir aprīkoti ar kabeļu ievadiem ar izsitamiem paneļiem. Tos var noblīvēt ar suku sloksni, lai novērstu putekļu iekļūšanu. Kabeļu malu aizsardzība tiek izmantota, lai aizsargātu kabeļus no bojājumiem (abi ir iekļauti piederumu komplektā). Ventilācija Tipiem RBA-xx-AD5-A6 un RBA-xx-AD6-A6 ir sešas izsitamās atveres RAx-CH-X2x-X1 ventilācijas bloku (vai RAX-CH-X07-X9 ventilatoru – NAV paredzēti Vācijas tirgum! – līdz trim jumtā un trim korpusa grīdā) uzstādīšanai. Tas nozīmē, ka komponentus, kurus iepriekš nevarēja atdzesēt pie sienas stiprināmos korpusos un bija jāuzstāda uz grīdas stiprināmos korpusos, tagad var uzstādīt arī RBA korpusos. Divdaļīgs 19" pie sienas stiprināms korpuss ar IP20 aizsardzību. Korpuss tiek uzstādīts tieši pie sienas. Sadalītājā ietilpst divas regulējamas vertikālas režģu sliedes. Sadalītāja konstrukcija: kompakta metināta konstrukcija, cieta stikla durvis ar 4 mm biezu drošības stiklu, pēc izvēles ar cietu lokšņu metāla vai perforētu durvju. Atsevišķu durvju pieļaujamā kravnesība ir maks. 10 kg. Minimālais pārklājuma biezums ir 65 µm. Korpusi ir paredzēti datu un telekomunikāciju sistēmu un to sadales sistēmu uzstādīšanai. Visas noņemamās daļas ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi piestiprinātiem un pievienotiem visa skapja kalpošanas laikā. Skapja pamatnē ir M8 skrūve kā centrālais zemējuma punkts. Kabeļu ievadu izsitamās atveres atrodas korpusa aizmugures paneļa augšpusē un apakšpusē, kā arī papildu viena korpusa jumtā un grīdā. A6 versijai ir izsitamās atveres korpusa jumtā un grīdā ventilatoru izmantošanai.

• Durvju augstums: 265 mm
• Dziļums: 295 mm
• Muitas tarifa numurs: 8538100090
• Ražotāja Nr.: RBA-06-AD2-CAX-A1
• EAN svītrkods: 8595105018576
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Krāsa: Pelēka (RAL7035)
• Demontējams: Nē
• Augstums (ārējais): 370 mm
• Iepakojuma augstums: 0,370 m
• Iepakojuma tilpums: 0,0655 m³
• Iepakojuma garums: 0,295 m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Izcelsmes valsts: Čehija
• Piedāvājumā: Nē
• Stipri samazināta cena: Nē
• Ventilācijas atveres: Nē
• Svars: 13,000 kg
• Iepakojuma platums: 0,600 m
• Zīmols: Tritón
• Augstuma vienība: 6U
• Ieteicamā maksimālā slodze: 30 kg
• Platums: 600 mm
• Durvju platums: 516 mm
• Aizsardzības klase: IP20

Lietošanas veids

Droši piestipriniet skapi pie piemērotas sienas konstrukcijas, izmantojot atbilstošus enkurus un skrūves atbilstoši sienas materiālam, nodrošinot, ka stiprinājums spēj izturēt skapja svaru un paredzēto aprīkojuma slodzi. Noņemiet priekšējās durvis, lai piekļūtu iekšpusei, un noregulējiet 19" vertikālās sliedes vajadzīgajā dziļumā jūsu ierīcēm. Uzstādiet aprīkojumu uz sliedēm, izmantojot standarta 19" montāžas piederumus. Izvadiet kabeļus caur augšējiem vai apakšējiem aizklāšanas paneļiem, izlaužot nepieciešamās atveres, un aizveriet paneļus, kad kabeļi ir izvadīti. Nodrošiniet pietiekamu attālumu gaisa plūsmai ap aprīkojumu.

Ieteikumi

Uzstādiet skapi uz strukturāli izturīgas sienas un vienmērīgi sadaliet slodzi; nepārsniedziet 25 kg maksimālo slodzi. Atstājiet brīvu vietu ap skapi ventilācijai un piekļuvei durvīm, kad tās ir atvērtas līdz 180°.
