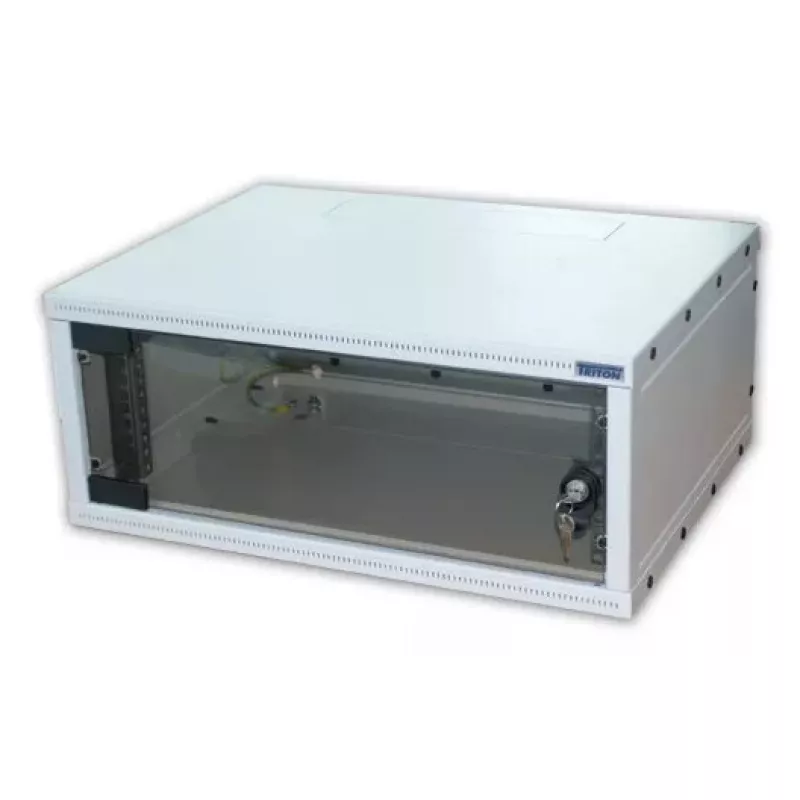

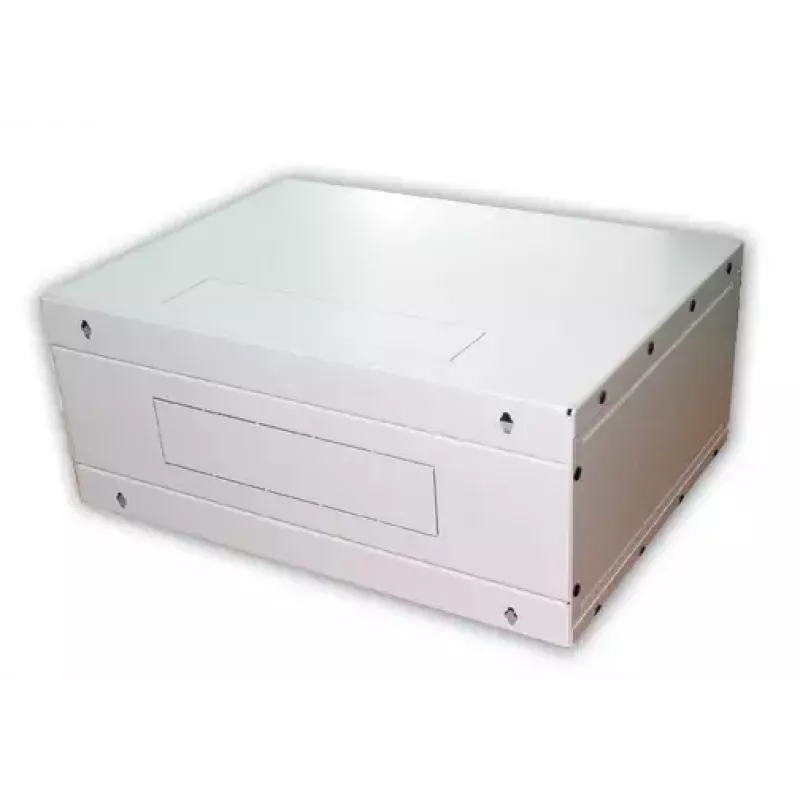

Pie sienas stiprināms statīvs Triton RXA-09-AS4-CAX-A1

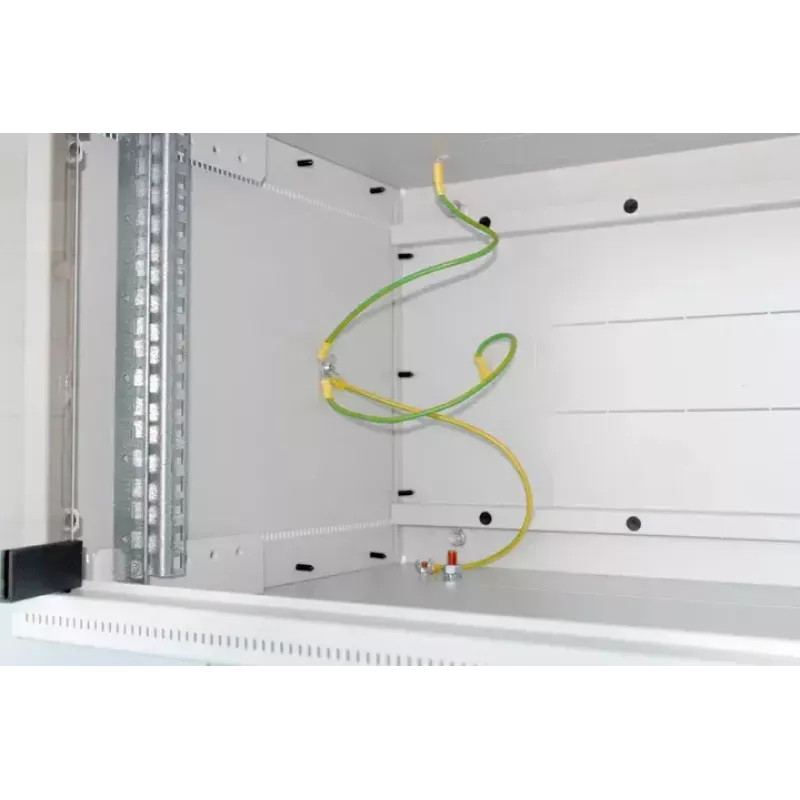

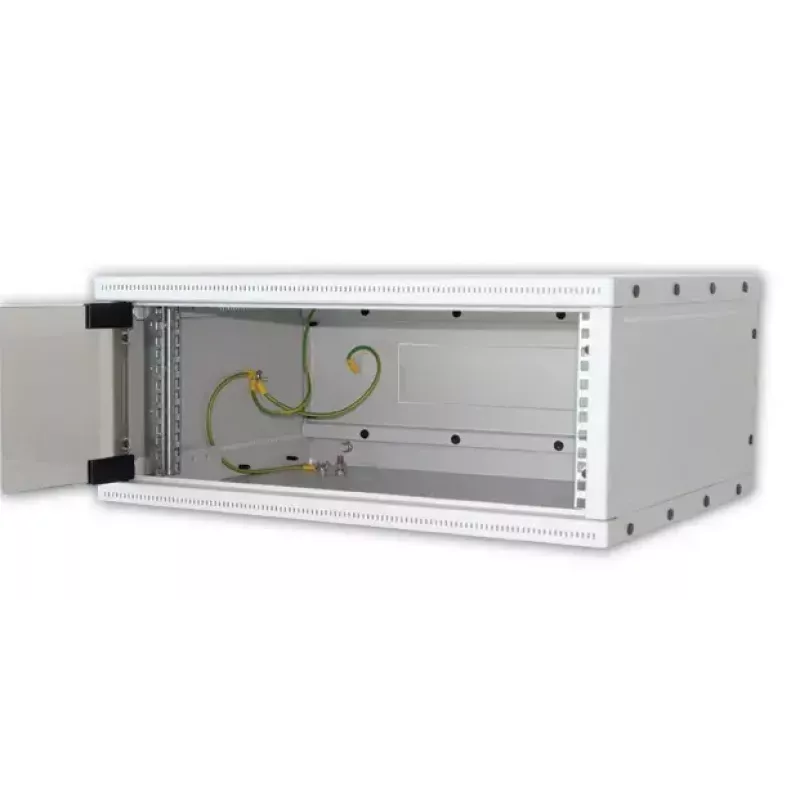

RXA pie sienas stiprināms skapis iemieso "plakanās pakas" koncepciju, kas nozīmē izjaucamu skapi, kas tiek piegādāts demontētā veidā. PLAKANĀS PAKAS KONCEPCIJA Samazina transportēšanas un uzglabāšanas izmaksas. Kopā ar unikālo konstrukciju tas nodrošina pievilcīgu cenu, saglabājot visas funkcionālās īpašības. MONTĀŽA Pateicoties unikālajai konstrukcijai, RXA montāžas procedūra aizņem tikai dažas minūtes un gandrīz neprasa nekādus instrumentus (Torx T25). Visu atsevišķo daļu savienošanai tiek izmantotas plastmasas tapas. APRAKSTS, LIETOŠANAS MĒRĶIS Izjaucams 19" pie sienas stiprināms skapis ar IP30 aizsardzību, tiek piegādāts demontētā veidā. Skapis ir jāpiekar tieši pie sienas. Skapis ietver divas regulējamas vertikālās sliedes. Skapja konstrukcija: Skapis ir izgatavots no daļām, kas savienotas ar plastmasas tapām / stikla durvis: drošības rūdīts stikls, biezums 4 mm. Maksimālā pieļaujamā durvju slodze ir 10 kg. Virsmas apdares minimālais biezums ir 65 mikrometri. Skapji ir paredzēti datu un telekomunikāciju ierīču un to sadales sistēmu uzstādīšanai. Visas daļas ir savienotas ar zemējuma kabeļiem, kuriem jābūt pareizi nostiprinātiem un ievietotiem savienotājos visu skapja lietošanas laiku. Skapja apakšējā daļā ir viena M8 skrūve kā galvenais zemējuma punkts. Kabeļu atveres, kas pārklātas ar izlaužama tipa aizklājošiem paneļiem, atrodas skapja aizmugurējās daļas augšpusē un apakšā, citas atrodas skapja augšējā un apakšējā malā. EKSPLUATĀCIJAS APSTĀKĻI Darbības vide: Birojs. Skapis nav paredzēts uzstādīšanai ārpus telpām un vidē, kas var negatīvi ietekmēt skapja un tajā uzstādīto ierīču funkcionalitāti (piem., sprādzienbīstama vide vai mitra un slapja apkārtne). Jāaizsargā pret: Mehāniskiem bojājumiem. Nepareizu apkalpošanu. Lietošanu atšķirīgu no paredzētā. Nepareiza apkalpošana ir jo īpaši: Pārslogošana (maksimālās ieteicamās slodzes pārsniegšana). Ierīču uzstādīšana, kas var negatīvi ietekmēt skapja vai uzstādītā aprīkojuma darbību un funkcijas. Skapja konstrukcijas vai dizaina izmaiņas. SKAPJA UZSTĀDĪŠANA: Ir nepieciešams salikt visas atsevišķās skapja daļas un savienot tās ar piegādātajām plastmasas tapām. Detalizētu montāžas procedūru skatiet pievienotajā rokasgrāmatā. Šis skapja tips ir jāpiekar tieši pie sienas, izmantojot skrūves, sienas dībeļus un paplāksnes. Montāžas atveru attālumi norādīti kā "R" skapja shēmā. Lai nodrošinātu maksimālo ieteicamo slodzi, nepieciešams skapi piestiprināt pie sienas ar atbilstošu nestspēju (ķieģelis, betons vai līdzīgi) un vienmērīgi sadalīt uzstādīto slodzi. Lai novērstu putekļu iekļūšanu gadījumā, ja kabeļi tiek izvadīti caur kādu no kabeļu atverēm, varat to aizzīmogot, izmantojot aizklājošo paneli ar suku. VIDES AIZSARDZĪBA: Visas daļas ir izgatavotas no pārstrādājamiem materiāliem, un pēc utilizēšanas skapis jāiznīcina saskaņā ar spēkā esošajiem noteikumiem. Tehniskās specifikācijas: Izjaucams 19" pie sienas stiprināms skapis, viengabala stikla durvis. Izmēri: Platums 550 mm, Dziļums 400 mm

• Ražotāja nr.: RXA-09-AS4-CAX-A1
• EAN svītrkods: 8595105020418
• Durvju augstums: 412 mm
• Noņemami sānu paneļi: Jā
• Noņemams aizmugures panelis: Jā
• Izjaucams: Jā
• Krāsa: Pelēka (RAL7035)
• Augstums (ārējais): 463 mm
• Iepakojuma augstums: 0,463 m
• Iepakojuma tilpums: 0,1019 m³
• Iepakojuma garums: 0,400 m
• Ražotāja informācija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Izcelsmes valsts: Čehijas Republika
• Piedāvājumā: Nē
• Stipri samazināts: Nē
• Svars: 17,330 kg
• Iepakojuma platums: 0,550 m
• Dziļums: 400 mm
• Zīmols: Tritón
• Muitas tarifa numurs: 8538100090
• Ieteicamā maksimālā slodze: 25 kg
• Aizsardzības klase: IP30
• Platums: 550 mm
• Durvju platums: 505 mm
• Augstuma vienība: 9U

Kā lietot

Izņemiet plakanās pakas komponentus un veiciet montāžas secību, lai savienotu paneļus, izmantojot piegādātās plastmasas tapas; parasti ir nepieciešami tikai minimāli instrumenti sliežu un skrūvju fiksācijai. Uzstādiet regulējamās 19" vertikālās sliedes dziļuma pozīcijās, kas atbilst jūsu aprīkojumam, un nostipriniet tās ar skrūvēm. Piestipriniet statīvu pie piemērotas sienas konstrukcijas, ievērojot vietējās nestspējas un montāžas vadlīnijas, pēc tam izvadiet kabeļus caur augšējām, apakšējām vai centrālajām aizmugures atverēm, izlaužot nepieciešamos aizklājošos paneļus. Ievietojiet ierīces un savienošanas aprīkojumu 19" sliedēs un nostipriniet tos saskaņā ar ražotāja ieteikumiem. Piestipriniet stikla durvis un iestatiet tās atvērt no vēlamās puses.

Ieteikumi

Drošai uzstādīšanai pārliecinieties, ka siena un stiprinājumi spēj izturēt statīva un aprīkojuma kopējo svaru (maksimālā ieteicamā aprīkojuma slodze 25 kg). Izmantojiet atbilstošu kabeļu pārvaldību un saglabājiet brīvu ventilācijas telpu ap aktīvajām ierīcēm. Nodrošiniet, ka zemējums ir pieslēgts saskaņā ar vietējiem elektriskajiem noteikumiem.
