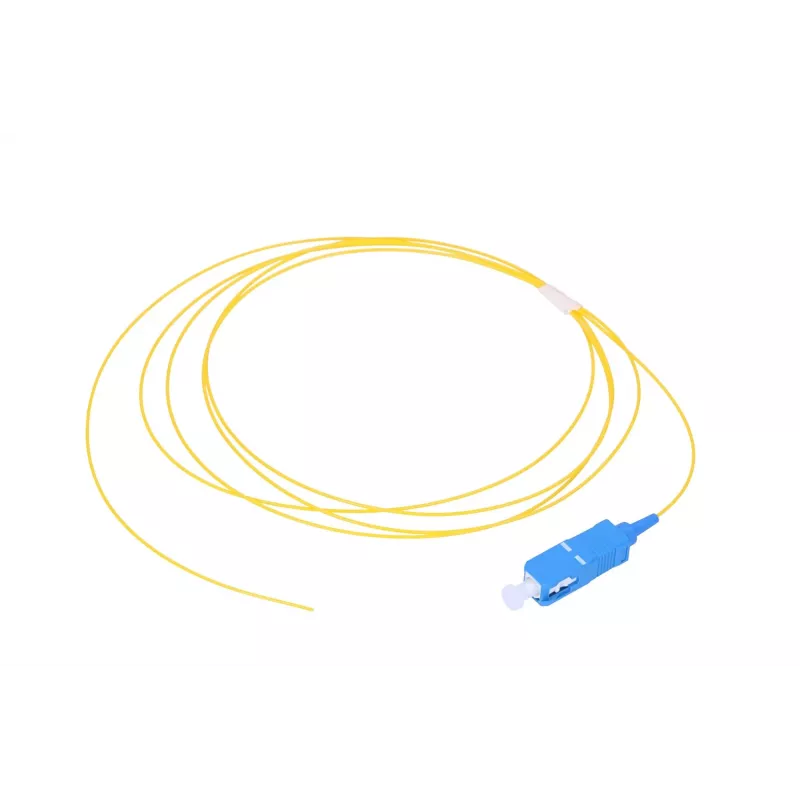

Pigtail Extralink SC/UPC vienmoda G.657.A1 900µm FTTH kabelis 3 m

Pigtail Extralink SC/UPC vienmoda G.657.A1 900µm FTTH kabelis 3 m ir rūpnīcā terminēts optiskais pagarinātājs, kas paredzēts šķiedras līdz mājai (FTTH) instalācijām un kompaktām savienošanas vidēm. Pagarinātājā tiek izmantota pret liekšanu nejutīga vienmoda G.657.A1 šķiedra ar 900 µm brīvās caurules konstrukciju un SC/UPC savienotāju vienā galā. 3 metru garums nodrošina pietiekamu rezervi savienošanai un terminēšanai sadales kastēs, optiskajos sadales rāmjos un mazos skapjos, vienlaikus samazinot mehānisko spriegumu un signāla zudumus, ko rada stingri līkumi.

Priekšrocības

G.657.A1 pret liekšanu nejutīgā šķiedra samazina vājinājumu, kad tiek izvadīta caur stingriem līkumiem un šaurām vietām, uzlabojot uzticamību FTTH izvēršanā. 900 µm kabeļa konstrukcija nodrošina elastīgu apiešanos kušanas savienošanas un terminēšanas laikā bez nepieciešamības pēc pārmērīgas noņemšanas vai pastiprināšanas. SC/UPC savienotājs nodrošina stabilu, zemu atstarojumu vienmoda saskarni, kas ir saderīga ar standarta SC pieslēgvietām savienotāju paneļos un klienta aprīkojumā. 3 m garums līdzsvaro ērtības iekšējai izvadei ar minimālu lieko šķiedru korpusos.

Piemērots

• FTTH pievadu terminēšanai un mājas/klienta telpu šķiedru savienojumiem
• Savienošanas pagarinātājiem kušanas savienošanas paliktņos un aizdaros
• Savienotāju paneļu vai optisko sadales rāmju terminēšanai telekomunikāciju telpās un ielu skapjos
• Sasaistēm starp šķiedru aprīkojumu, kur nepieciešami kompakti, elastīgi vienmoda pagarinātāji

Galvenās specifikācijas

• Šķiedras tips: vienmoda G.657.A1 (pret liekšanu nejutīga)
• Kabeļa konstrukcija: 900 µm stingrā/brīvā caurule, piemērota FTTH pagarinātājiem

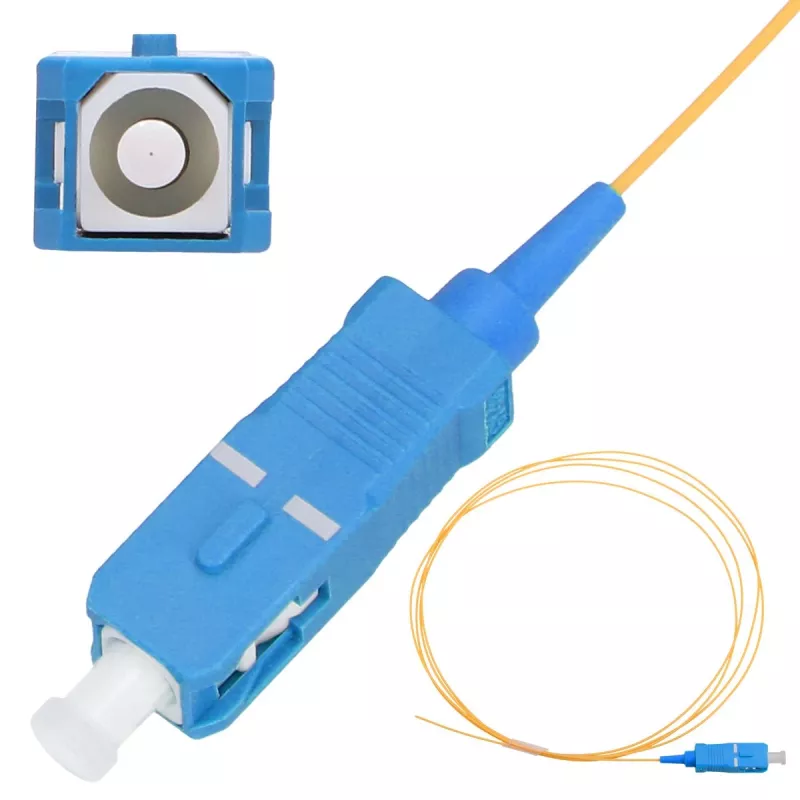

• Savienotāja tips: SC/UPC pagarinātāja galā
• Garums: 3 m
• Pielietojuma vide: iekštelpu FTTH korpusi, savienošanas paliktņi, savienotāju paneļi
• Tipisks pielietojums: kušanas savienošanas terminēšana vienmoda tīkliem

Kā lietot

Sagatavojiet padeves šķiedru vai maģistrāli, tīrot un šķeļot saskaņā ar kušanas savienotāja ražotāja norādījumiem. Noņemiet 900 µm pārklājumu, cik nepieciešams, tad veiciet kušanas savienošanu starp pagarinātāju un uzstādīto šķiedru vai nostipriniet SC/UPC savienotāju savienotāju paneļa ligzdā, ja izmantojat iepriekš terminētus savienojumus. Izvadiet pagarinātāju korpusā ar maigiem līkumiem, saglabājot liekšanas rādiusus atbilstoši G.657.A1 specifikācijām, un nostipriniet šķiedru savienošanas paliktņos vai ar kabeļu saitēm, lai izvairītos no spriedzes uz savienojuma vai savienotāja.

Ieteikumi

Izmantojiet standarta šķiedru apiešanās rīkus un drošības procedūras: uzturiet savienotājus un šķeltos šķiedru galus tīrus, izvairieties no asiem līkumiem un pārmērīga vilkšanas spēka, un uzglabājiet lieko pagarinātāja garumu tam paredzētos savienošanas paliktņos. Pārbaudiet optiskos zudumus pēc savienošanas un savienotāja ievietošanas, izmantojot OTDR vai jaudas mērītāju, lai apstiprinātu pieļaujamo vājinājumu.
