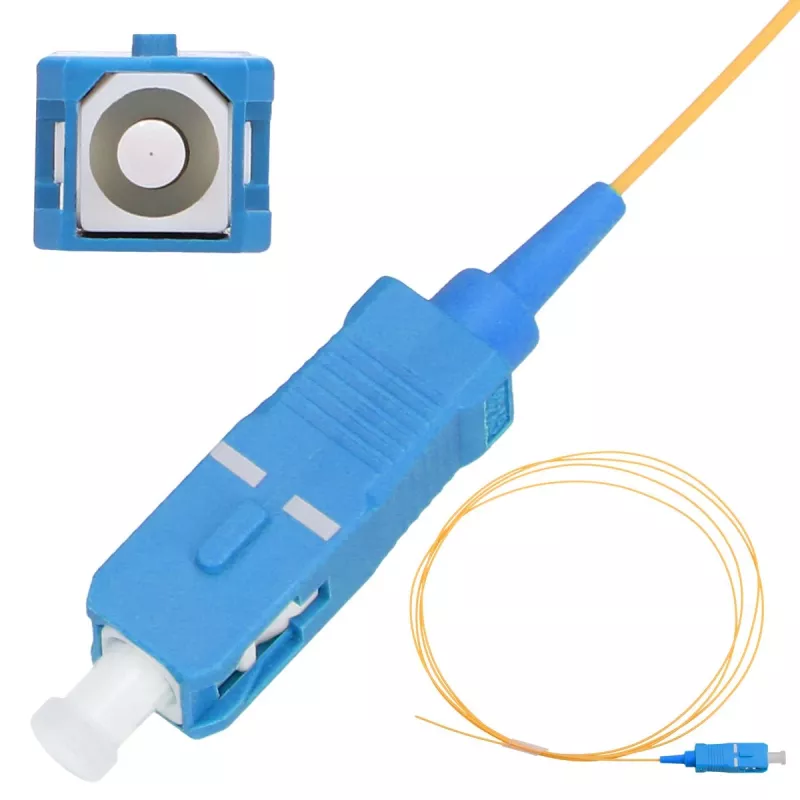

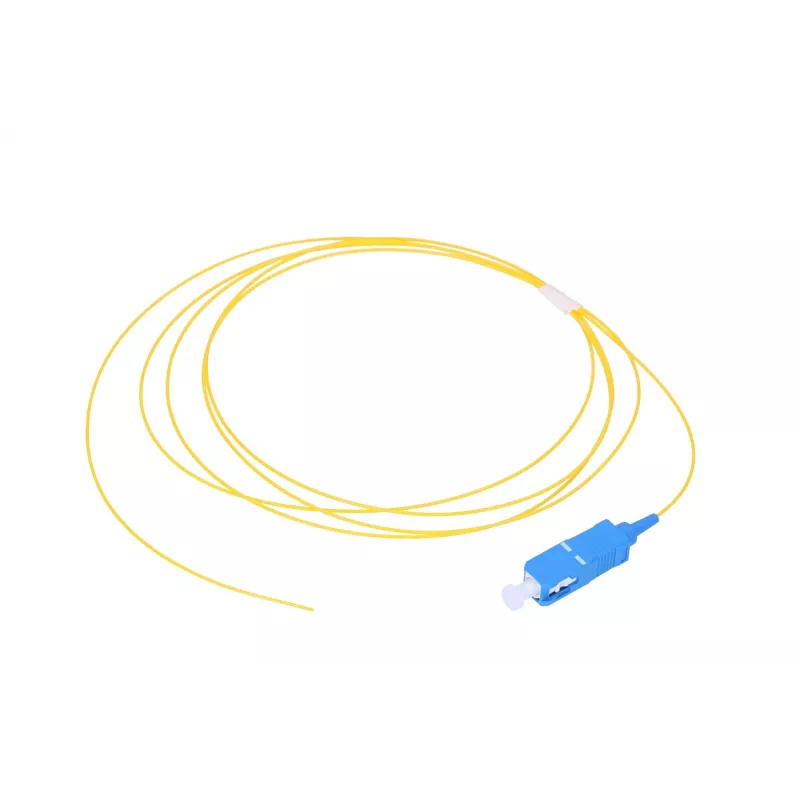

Pigtail SC/UPC single-mode Extralink G.657.A1 900µm FTTH kabelis 1.5 m

Pigtail SC/UPC single-mode Extralink G.657.A1 900µm FTTH kabelis 1.5 m ir rūpnīcā terminēts vienmoda optiskās šķiedras vads, kas paredzēts iekštelpu FTTH un FTTx instalācijām. Pigtail izmanto G.657.A1 optisko šķiedru ar 900 µm pārklājumu un ir terminēts vienā galā ar SC/UPC savienotāju, nodrošinot gatavu saskarni kausēšanas savienošanai vai ievietošanai savienojumu paneļos un sadales kārbās. Ar 1,5 m garumu tas ļauj ērti izvadīt no terminācijas punktiem uz savienošanas paliktņiem vai savienotājiem abonenta iekārtās un skapjos.

Priekšrocības

Šajā pigtail izmantotā G.657.A1 šķiedra piedāvā uzlabotu lieces izturību, vienlaikus saglabājot zemu vājinājumu, kas palīdz saglabāt signāla kvalitāti šaurā izvadē un kompaktās sadales iekārtās. SC/UPC savienotājs nodrošina stabilus, zemas atstarošanas vienmoda savienojumus, kas piemēroti FTTH lietojumiem. 900 µm pārklājums sniedz mehānisku aizsardzību un elastību, apstrādājot un organizējot savienošanas skapjos un abonenta izvados. Rūpnīcā terminētie gali samazina uzstādīšanas laiku, novēršot savienotāju montāžu uz vietas.

Piemērots

• FTTH un FTTx abonenta pieslēguma savienojumiem
• Iekštelpu izvadei sadales kārbās un savienošanas skapjos
• Kausēšanas savienošanai ar maģistrālajām šķiedrām vai terminācijai savienojumu paneļos
• Klienta telpu iekārtām un optiskajiem izvadiem

Galvenās specifikācijas

• Šķiedras tips: vienmoda G.657.A1
• Savienotāja tips: SC/UPC vienā galā, tukša šķiedra otrā galā savienošanai
• Pārklājuma diametrs: 900 µm
• Garums: 1,5 m
• Lietošanas vide: iekštelpas, FTTH/FTTx
• Lieces veiktspēja: samazināts lieces rādiuss ar zemu papildu vājinājumu

Kā lietot

Izvediet pigtail no abonenta izvada vai savienojumu paneļa uz savienošanas paliktni vai terminācijas punktu, nostiprinot to ar kabeļu pārvaldības piederumiem, lai izvairītos no spriegojuma. Sagatavojiet tukšo šķiedras galu saskaņā ar standarta kausēšanas savienošanas procedūrām, nošķeliet un savienojiet ar tīkla šķiedru, pēc tam aizsargājiet savienojumu ar atbilstošu uzmavu. Ievietojiet SC/UPC savienotāja galu attiecīgajā adapterī vai savienojumu paneļa portā. Turiet 900 µm pārklāto daļu aizsargcaurulītē vai savienojuma turētājā, lai novērstu mikrolieces un mehānisko spriedzi.

Ieteikumi

Turiet pigtail aiz savienotāja korpusa un pārklātās šķiedras tikai; izvairieties pieskarties vai piesārņot feruli. Pirms ievietošanas izmantojiet atbilstošus tīrīšanas rīkus. Ja iespējams, ievērojiet lieces rādiusus virs minimālā ieteiktā G.657.A1 un nostipriniet šķiedru savienošanas paliktņos, lai novērstu kustību. Labākajiem rezultātiem pēc uzstādīšanas veiciet gala virsmas pārbaudi un izmantojiet putekļu vāciņus, kad porti netiek izmantoti.
