Plakanais lentkabelis Tecline 71034R — 1,27 mm solis, AWG 28, 34 vadi, 30,5 m

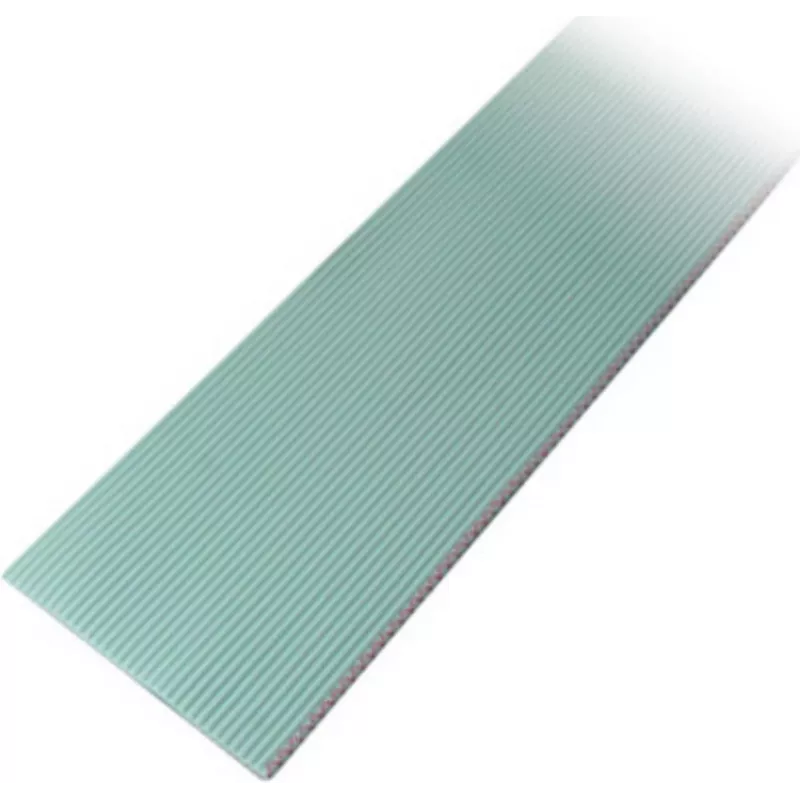

Plakanais lentkabelis Tecline 71034R ir daudzdzīslu elastīgs kabelis ar 34 paralēliem vadiem, 1,27 mm vadītāju soli un AWG 28 stieples šķērsgriezumu. Piegādāts 30,5 m garumā, šis lentkabelis ir paredzēts iekšējai montāžai, signālu un zemsprieguma savienojumiem, kur nepieciešami kompakti, sakārtoti paralēli vadi. Plakanā konstrukcija saglabā vadītāju secību un vienkāršo terminēšanu pie daudzpin tapu galviņām un IDC savienotājiem, ko parasti izmanto uz PCB un elektronikas korpusos.

Priekšrocības

Lentas formāts nodrošina vienmērīgu atstarpi un prognozējamu maršrutēšanu, vienlaikus samazinot apjomu salīdzinājumā ar līdzvērtīgiem apaļajiem kabeļiem. AWG 28 vadi nodrošina elastības un strāvas pārvades spējas līdzsvaru, kas piemērots signālu un zemsprieguma ķēdēm. Fiksētais 1,27 mm solis atbilst standarta 50 mil plates un savienotāju attālumam, ļaujot vienkārši terminēt pie IDC vai spiedkontaktu savienotājiem bez individuālas vadītāju apstrādes.

Piemērots

• Elektronisko ierīču un vadības paneļu iekšējai elektroinstalācijai
• Savienojumiem starp PCB, izmantojot IDC lentas savienotājus vai galviņas
• Prototipēšanai un testa stendiem, kur nepieciešama paralēla signālu maršrutēšana
• Zemsprieguma un loģikas līmeņa signālu sadalei

Galvenās specifikācijas

• Vadītāju skaits: 34 paralēli dzīslas
• Vadītāju solis: 1,27 mm (50 mil)
• Stieples šķērsgriezums: AWG 28
• Kopējais garums: 30,5 m
• Kabeļa tips: plakanais lentkabelis, paralēli vadi
• Tipisks pielietojums: iekšējo signālu un zemsprieguma elektroinstalācija

Lietošanas instrukcija

Izmēriet un nogrieziet nepieciešamo garumu no 30,5 m ruļļa, rūpējoties, lai griezums būtu vienmērīgs un perpendikulārs vadiem. Terminēšanai izlīdziniet lentu pie IDC vai spiedkontaktu savienotāja tā, lai 1,27 mm solis atbilstu savienotāja attālumam, pēc tam piespiediet savienotāju, lai tas caurdurtu izolāciju un izveidotu kontaktu ar katru vadītāju. Lodējot pie galviņām, atdaliet vai pārbīdiet vadītājus pēc vajadzības, lai iegūtu kārtīgus lodējuma savienojumus un novērstu spriedzi. Nostipriniet kabeli korpusos ar saišu saitēm vai līmlenti, lai novērstu kustību un nodilumu.

Ieteikumi

Izmantojiet kabeli signālu un zemsprieguma lietojumiem, ievērojot vadītāja strāvas un temperatūras robežvērtības; izvairieties no saskares ar šķidrumiem, augstas temperatūras un mehāniskas noberšanās. Gariem pieslēgumiem vai vidēs ar elektriskiem traucējumiem apsveriet maršrutēšanu līdzās zemējuma vadiem vai ekranējuma pievienošanu savienotāju galos. Izmantojot IDC savienotājus, pirms montāžas pārbaudiet savienotāja saderību ar 1,27 mm soli un AWG 28 vadiem.
