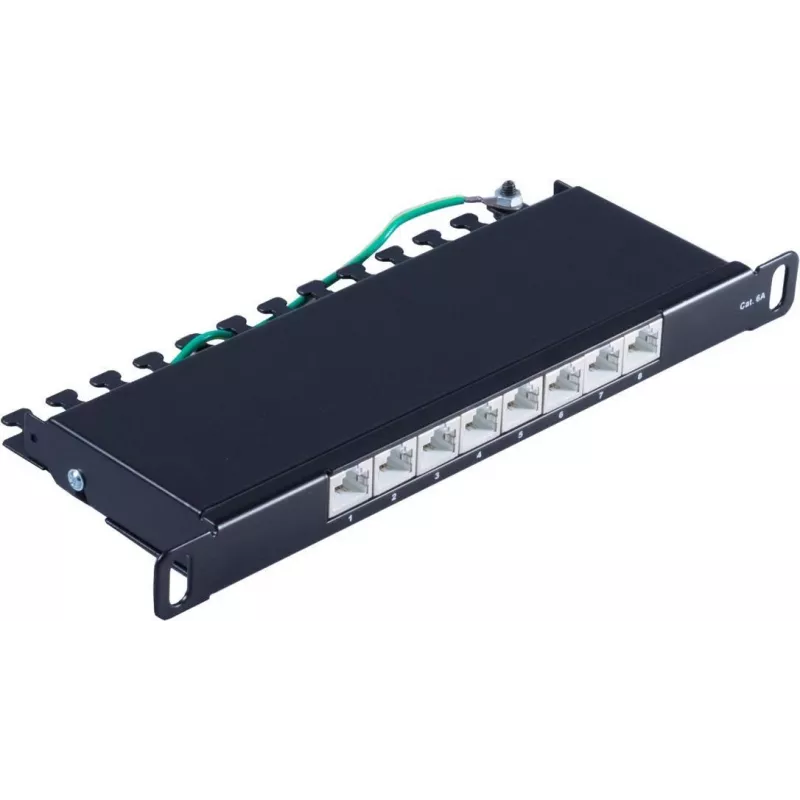

Plākšņu panelis ShiverPeaks BS08-67050

ShiverPeaks BS08-67050 plākšņu panelis ir 0,5 U statīvā montējams modulis, kas izstrādāts strukturētiem tīkla uzstādījumiem, izmantojot Cat6a kabeļus. Izgatavots no SPCC tērauda ar melnu apdari, tas piedāvā kompaktu nospiedumu un profesionālu izskatu serveru telpām, tīkla statīviem un telekomunikāciju skapjiem. Panelis ir saderīgs ar 22–26 AWG vara vadiem un ir paredzēts ātrdarbīgu Ethernet savienojumu atbalstam, vienlaikus vienkāršojot kabeļu maršrutēšanu un pieslēgvietu identifikāciju.

Priekšrocības

Šis 0,5 U plākšņu panelis nodrošina vietu taupošu dizainu, kas iederas standarta 19 collu statīvos, vienlaikus saglabājot stabilu mehānisko izturību, pateicoties tā SPCC konstrukcijai. Melnā apdare palīdz vienveidot statīva estētiku un izturēt redzamu nodilumu noslogotās vidēs. Saderība ar Cat6a specifikācijām un 22–26 AWG vadiem nodrošina uzticamu signāla veiktspēju 10 gigabitu Ethernet un citiem liela joslas platuma lietojumiem. Ierīce vienkāršo kabeļu pārvaldību un veicina ātrāku problēmu novēršanu un tīkla saišu pārkārtošanu.

Piemērots

• Datu centru savienošanai un horizontālajai kabeļošanai
• Serveru telpām un statīvā montējamam tīkla aprīkojumam
• Biroju LAN instalācijām, kurām nepieciešama Cat6a veiktspēja
• Telekomunikāciju skapjiem un vadu sadales skapjiem

Galvenās specifikācijas

• Formas faktors: 0,5 U, montējams statīvā, saderīgs ar 19 collu statīviem
• Kabeļa standarts: Cat6a
• AWG saderība: 22–26 AWG vara vadi
• Materiāls: SPCC tērauda konstrukcija
• Apdare: melna

Kā lietot

Uzstādiet plākšņu paneli standarta 19 collu statīvā, izmantojot paredzētos montāžas punktus un atbilstošas statīva skrūves. Terminējiet Cat6a kabeļus aizmugurējos IDC vai spiedkontaktu savienojumos saskaņā ar standarta T568A vai T568B vadu shēmām, ievērojot ražotāja ieteikto vadu pāru izkārtojumu un vijumu saglabāšanu. Atzīmējiet pieslēgvietas pēc nepieciešamības ērtai identifikācijai un izvadiet kabeļus caur horizontālajiem organizatoriem vai kabeļu saitēm, lai uzturētu kārtību un novērstu spriedzi uz terminācijām. Pārbaudiet savienojamību un veiktspēju, izmantojot tīkla kabeļu testeri pēc terminācijas.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet kvalitatīvus terminētus Cat6a kabeļus un ievērojiet ieteiktos kabeļu garumus. Saglabājiet vadu pāru vijumus līdz pat terminācijas punktam un izvairieties no pārmērīga liekšanas rādiusa paneļa tuvumā. Regulāri pārbaudiet terminācijas un marķējumus vidēs ar biežām izmaiņām, lai uzturētu skaidru dokumentāciju un samazinātu dīkstāves laiku.
