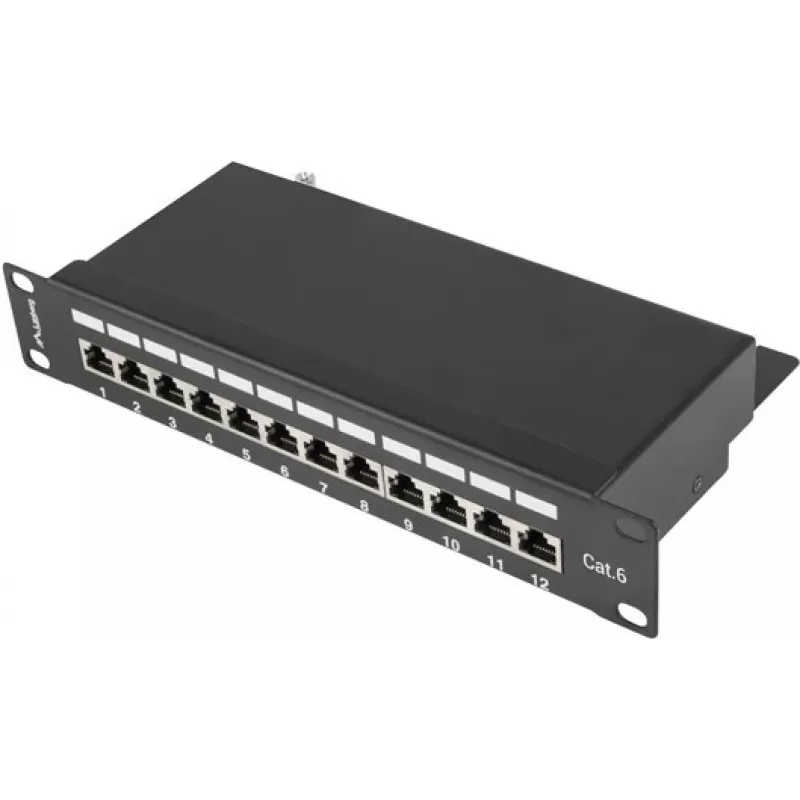

Plākstera panelis LANBERG PPF6-9012-B — 12 portu RJ45, metāla, melns, 1U (215×44,5×130 mm)

Lanberg PPF6-9012-B plākstera panelis ir 1U metāla ierīce, kas paredzēta ekranētu vītā pāra tīkla kabeļu terminēšanai un kārtīgai organizēšanai 10" statņu skapjos. Tas nodrošina 12 ekranētus RJ-45 portus, kas atbilst 6. kategorijas prasībām, un izmanto IDC/LSA tipa termināļus ātrai un uzticamai savienošanai. Paneļa kompaktie izmēri (215 mm × 44,5 mm × 130 mm) un melnā apdare padara to piemērotu gan galvenajiem, gan sekundārajiem sadales punktiem ātrdarbīgās telekomunikāciju sistēmās.

Priekšrocības

Metāla konstrukcija un melnais pārklājums nodrošina mehānisku izturību un savietojamību ar standarta statņiem. Divpadsmit ekranēti RJ-45 porti atbalsta Cat6 veiktspēju uzticamai datu pārraidei. IDC/LSA savienotāji ļauj ātri un bez instrumentiem terminēt vītā pāra kabeļus, samazinot uzstādīšanas laiku. Kompaktais 1U formas faktors iekļaujas standarta 10" statņu skapjos un palīdz uzturēt sakārtotu kabeļu izvietojumu.

Piemērots lietošanai

• Plākstera terminēšanai un sadalei 10" statņu skapjos
• Strukturētai kabeļu sistēmai mazos un vidējos biroja tīklos
• Galvenajiem un sekundārajiem sadales punktiem telekomunikāciju telpās
• Ekranētu Cat6 vītā pāra kabeļu organizēšanai

Galvenās specifikācijas

• Modelis: Lanberg PPF6-9012-B
• Porti: 12 × ekranēti RJ-45 (6. kategorija)
• Terminēšanas veids: IDC/LSA
• Izmēri (P × A × D): 215 mm × 44,5 mm × 130 mm
• Svars: 0,88 kg
• Krāsa: Melna

Lietošanas instrukcija

Uzstādiet plākstera paneli standarta 10" statņu skapī, izmantojot atbilstošas statņu skrūves. Novadiet ekranētus Cat6 kabeļus uz paneļa aizmuguri, noņemiet ārējo apvalku pēc nepieciešamības un terminējiet katru vadu pāri IDC/LSA slotos, ievērojot uzdrukāto vadu krāsu kodu. Pēc terminēšanas pievienojiet RJ-45 plākstera vadus priekšējos portos, lai savienotu aktīvo tīkla aprīkojumu. Pārbaudiet savienojumus un pārbaudiet saites veiktspēju saskaņā ar jūsu tīkla testēšanas procedūru.

Ieteikumi

Izmantojiet ekranētus Cat6 kabeļus un nodrošiniet statņa un paneļa pareizu iezemēšanu, lai saglabātu ekranēšanas efektivitāti. Izvairieties no asiem līkumiem IDC termināļu tuvumā un ievērojiet kabeļu garumu kategorijas specifikācijās, lai nodrošinātu uzticamu veiktspēju.
