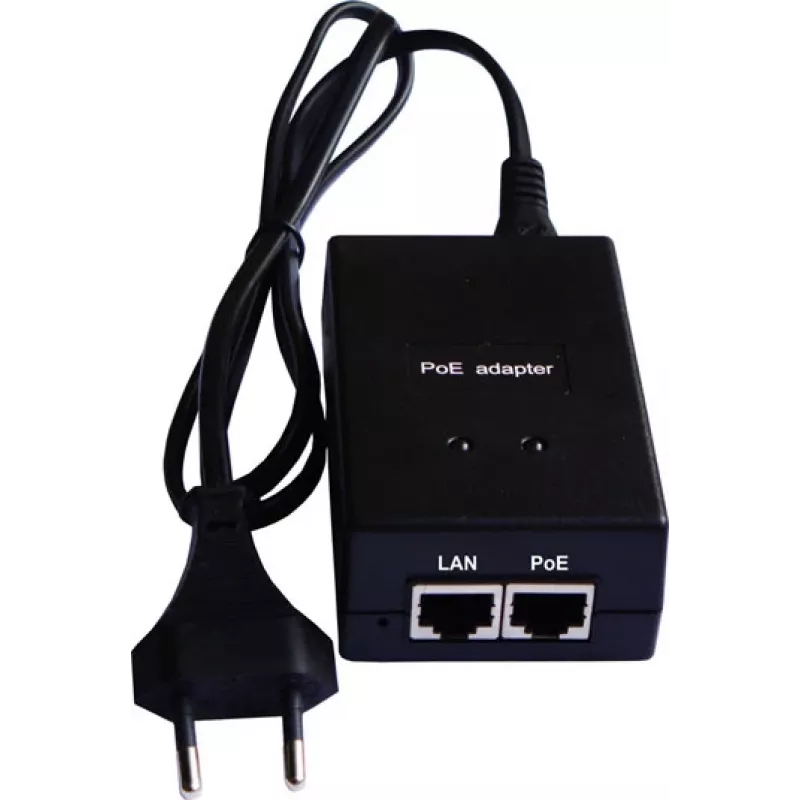

PoE inžektors extra digital POE-004 1 kanāla 48 V 15 W vienas ierīces barošanai pa Ethernet

extra digital POE-004 ir viena kanāla PoE inžektors, kas nodrošina 48 V līdzstrāvu un līdz 15 W vienai barojamai ierīcei pa standarta Ethernet kabeli. Tas ir paredzēts, lai pievienotu strāvu posmam bez PoE, un parasti tiek uzstādīts starp tīkla slēdzi un ierīci, piemēram, IP kameru, bezvadu piekļuves punktu vai VoIP tālruni. Inžektors atbilst IEEE 802.3/802.3u standartiem 10/100Base-T savienojumiem un piegādā strāvu pa RJ-45 kabeļa 4.,5.(+) un 7.,8.(-) vadiem, atbalstot attālumus līdz 100 metriem.

Priekšrocības

POE-004 nodrošina kompaktu, pievieno un lieto risinājumu vienas ierīces barošanai bez atsevišķas barošanas kabeļu izvilkšanas. Tas piedāvā stabilizētu 48 V līdzstrāvas izeju ar pielaidi 45,6–50,4 V un iebūvētām drošības rezervēm, atbilst nepieciešamajai pārveidošanas efektivitātei vismaz 80 % apmērā un ietver aizsardzības, kas atspoguļojas kontrolētos pulsāciju/trokšņu un pārsnieguma ierobežojumos. Ierīce pieņem plašu maiņstrāvas ieejas diapazonu (90–264 V AC, 47–63 Hz) un uztur darbību tipiskos iekštelpu apstākļos.

Piemērots

• Vienas IP kameras barošanai
• Bezvadu piekļuves punkta apgādei
• Strāvas nodrošināšanai VoIP tālrunim
• Strāvas pievienošanai tīkla segmentam bez PoE līdz 100 m attālumā

Galvenās specifikācijas

• Ieejas spriegums: 90–264 V AC, 47–63 Hz
• Maks. maiņstrāvas strāva: 0,6 A
• Ieslēgšanās strāva: maks. 40 A (115 V AC, aukstā palaide, pilna slodze, 25 °C)
• Izejas spriegums: +48 V līdzstrāva (pielaide 45,6–50,4 V)
• Izejas jauda: līdz 15,4 W (slodze 0–0,4 A)
• Pulsācijas un troksnis: 480 mVp-p
• Pieauguma laiks: ≤50 ms; Aiztures laiks: ≥10 ms pie 80 % maks. slodzes, 115 V AC
• Pārveidošanas efektivitāte: ≥80 %
• Pārsniegums: ≤10 % virs nominālā sprieguma
• PoE elektroinstalācija: strāva tiek piegādāta pa RJ-45 4.,5.(+) un 7.,8.(-) vadiem
• Maksimālais kabeļa attālums: līdz 100 m
• Darba temperatūra: 0 °C līdz 40 °C
• Darba mitrums: 20 %–90 % bez kondensācijas

Kā lietot

Pievienojiet inžektora maiņstrāvas ieeju piemērotai elektrotīkla kontaktligzdai (90–264 V AC). Ievietojiet tīkla kabeli no sava slēdža POE-004 datu ieejas portā un pievienojiet izejas RJ-45 portu barojamajai ierīcei. Ierīce ievada 48 V līdzstrāvu pa 4.,5. un 7.,8. vadiem un baros ierīci līdz pat 100 metru attālumā. Pārliecinieties, ka kabelis un savienotāji ir labā stāvoklī un ka barojamā ierīce pieņem 48 V PoE pa norādītajiem vadiem.

Ieteikumi

Uzstādiet inžektoru sausā, ventilējamā iekštelpu vietā norādītajos temperatūras un mitruma diapazonos. Izmantojiet cat5e vai labāku kabeļu sistēmu, lai nodrošinātu uzticamu strāvas piegādi līdz 100 m. Pirms pievienošanas pārbaudiet ierīces saderību ar 15 W PoE un 48 V pa 4.,5. un 7.,8. vadiem.
