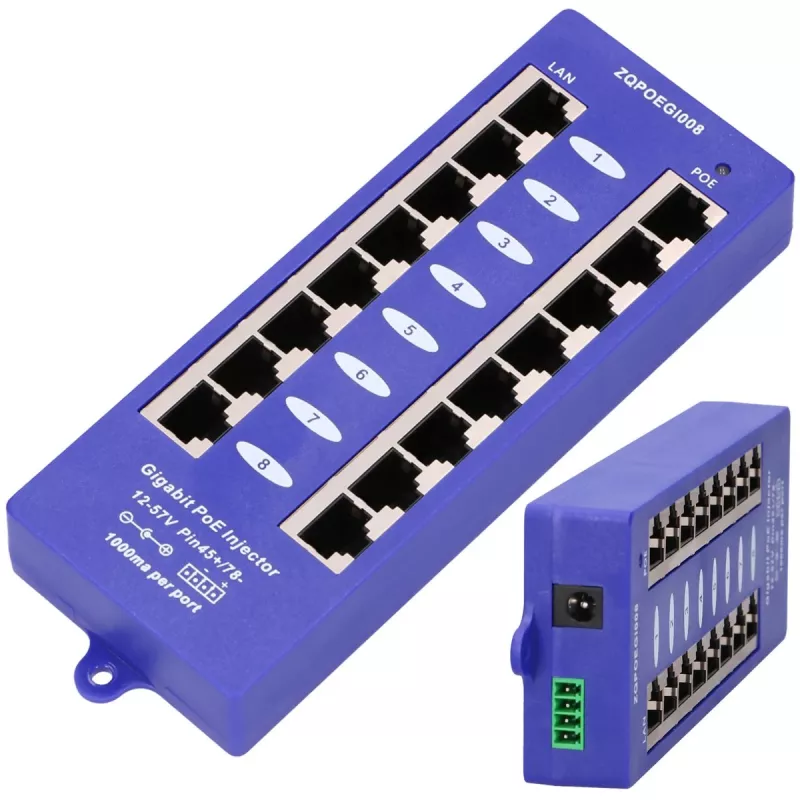

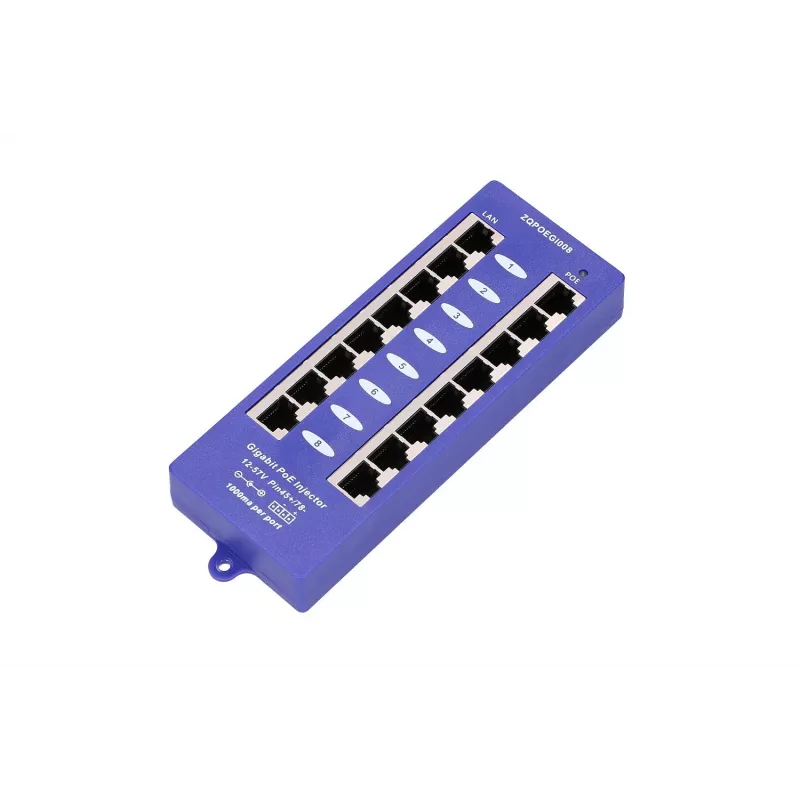

PoE inžektors Extralink Gigabit 8 Portu 1000Mb/s RJ45 B režīms

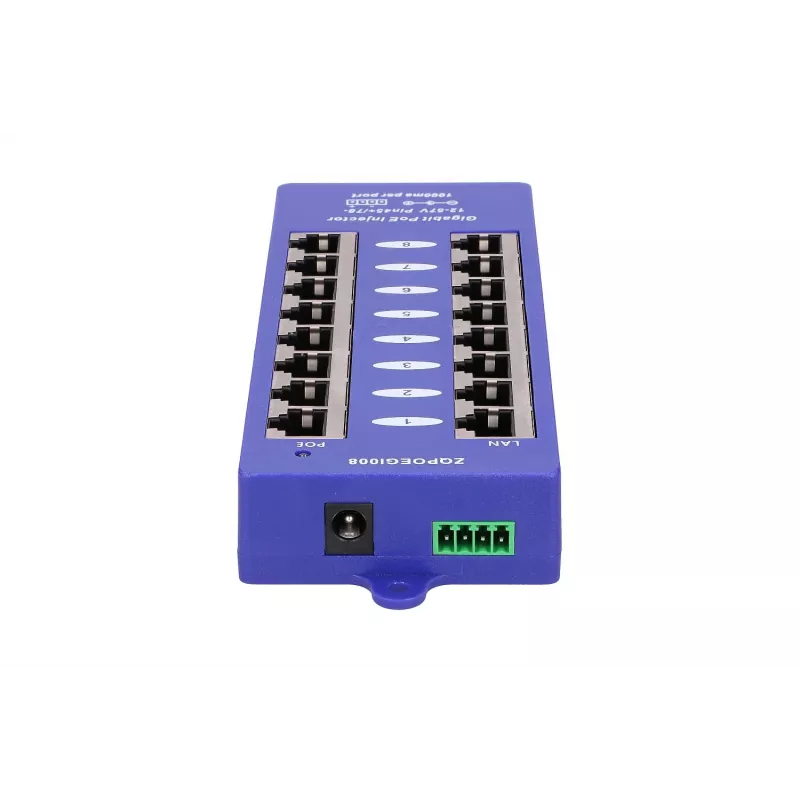

Extralink PoE inžektors Gigabit 8 Portu ir 8 portu PoE inžektors, kas atbalsta 10/100/1000 Mbps Ethernet un nodrošina vienlaicīgu datu un strāvas pārvadi caur RJ45 savienotājiem. Ierīce ietver 8 PoE RJ45 ligzdas un vienu DC strāvas ieeju (5,5 mm). Tā darbojas saskaņā ar B režīma barošanu (kontakti 4/5 = +, 7/8 = -), kamēr dati tiek pārraidīti pa standarta datu pāriem (1/2 un 3/6). Ierīce ir paredzēta lietošanai ar ārēju maiņstrāvas-līdzstrāvas barošanas avotu; kopējā izejas jauda nedrīkst pārsniegt adaptera maksimālo nominālo jaudu.

Priekšrocības

Inžektors nodrošina Gigabit caurlaidspēju visos astoņos portos, vienlaikus pievienojot PoE strāvu norādītajos pāros, ļaujot vienlaicīgu strāvas un datu pārraidi caur standarta Ethernet kabeļiem. Tā kompaktie izmēri (aptuveni 200 × 270 × 320 mm) un viena 5,5 mm DC ieeja vienkāršo uzstādīšanu un kabeļu izvietošanu. Ieteicamā jaudas vadlīnija (aptuveni 10 W uz RJ45 komplektu, kur 1 komplekts = 2 RJ45 ligzdas) palīdz izvēlēties piemērotu maiņstrāvas-līdzstrāvas adapteri un novērš barošanas avota pārslodzi.

Piemērots

• Ar PoE saderīgu piekļuves punktu, IP kameru un VoIP tālruņu barošanai
• Mazo un vidējo biroju un mazumtirdzniecības tīklu izvietošanai, kam nepieciešami līdz astoņiem PoE portiem
• PoE iespēju pievienošanai slēdžiem bez PoE vai mantotajām tīkla ierīcēm

Galvenās specifikācijas

• Porti: 8 PoE RJ45 ligzdas (Gigabit 10/100/1000 Mbps)
• PoE režīms: B režīms (kontakti 4/5 = +, 7/8 = -)
• PoE spriegums: 48 V (tipisks)
• Strāvas ieejas savienotājs: 5,5 mm DC
• Ieteicamā jauda: ~10 W uz vienu RJ45 komplektu (1 komplekts = 2 ligzdas); 8 portiem ≈ 80 W adapteris
• Izmēri (aptuveni): 200 × 270 × 320 mm

Lietošana

Pievienojiet standarta Ethernet kabeli no sava slēdža, centrmezgla vai datora inžektora LAN RJ45 savienotājam(-iem). Pievienojiet ar PoE saderīgas ierīces PoE RJ45 ligzdām; šīs ligzdas pārraida gan datus, gan strāvu saskaņā ar B režīma vadu shēmu. Pievienojiet saderīgu maiņstrāvas-līdzstrāvas adapteri 5,5 mm DC ieejai, pārliecinoties, ka adaptera maksimālā izejas jauda atbilst vai pārsniedz kopējo nepieciešamo jaudu visām pievienotajām ierīcēm. Pirms sistēmas ieslēgšanas pārbaudiet kabeļu vadu shēmu un ierīču saderību.

Ieteikumi

Izmantojiet maiņstrāvas-līdzstrāvas adapteri ar jaudu, kas atbilst ieteiktajai formulai (aptuveni 10 W uz RJ45 komplektu). Ja barojat visus astoņus portus, izvēlieties adapteri, kura nominālā jauda ir vismaz 80 W, lai izvairītos no barošanas avota pārslodzes. Izmantojiet kvalitatīvus Cat5e vai labākus kabeļus un pārliecinieties, ka pievienotās ierīces atbalsta B režīma PoE.
