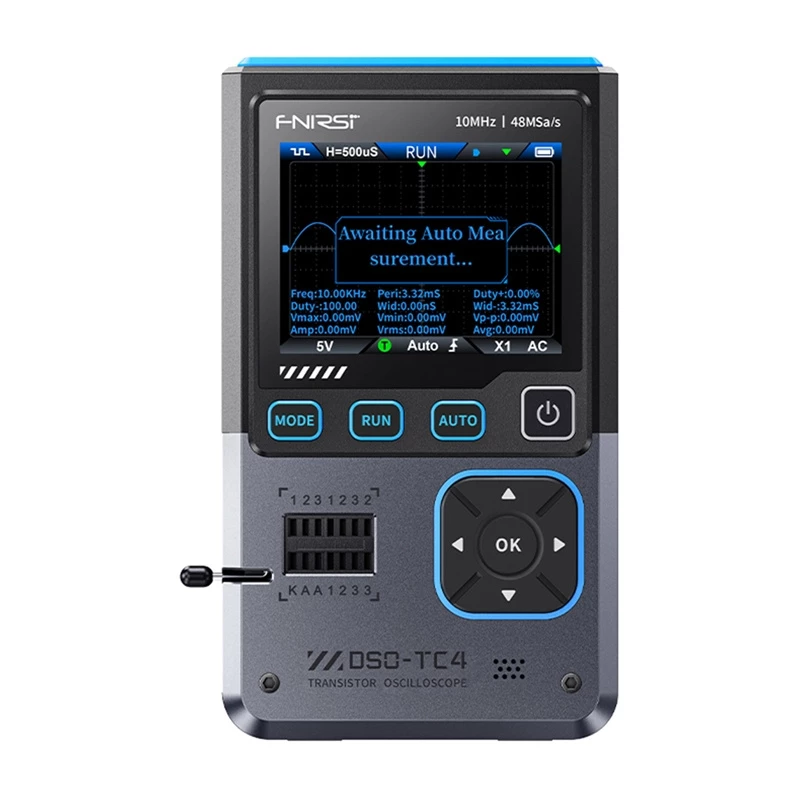

Portatīvais osciloskops Fnirsi DSO-TC4 3-in-1, 100 MHz joslas platums, rokas multimetrs un signālu ģenerators

FNIRSI DSO-TC4 ir portatīvs 3-in-1 instruments, kas apvieno digitālo osciloskopu, elektronisko komponentu testeri un signālu ģeneratoru. Ierīce paredzēta signālu formu analīzei, komponentu identificēšanai un signālu simulācijai servisa un diagnostikas uzdevumos. Inteliģenta Anti-Burn aizsardzība palīdz novērst ieejas ķēdes bojājumus nepareizi pievienojot zondes, un 2,8 collu TFT krāsu ekrāns rāda mērījumus un grafikus ērtai pārbaudei.

Priekšrocības

Instruments nodrošina analogo joslas platumu līdz 10 MHz un reāllaika diskretizācijas frekvenci 48 MSa/s, kas ļauj detalizēti uztvert signālu formas. Integrētais komponentu testeris automātiski atpazīst diodes, tranzistorus (ieskaitot MOSFET), rezistorus, kondensatorus un citus pasīvos un aktīvos komponentus. Iebūvētais signālu ģenerators piedāvā 13 signālu formu tipus ar frekvencēm no 0 līdz 50 kHz un amplitūdas regulēšanu. USB-C uzlāde un datu pārsūtīšana, 1500 mAh litija jonu akumulators un daudzvalodu saskarne (8 valodas) nodrošina ērtu pārnēsājamu darbību.

Piemērots

• Lauka servisa diagnostikai elektroniskajās shēmās
• Komponentu testēšanai un ātrai pusvadītāju un pasīvo komponentu identificēšanai
• Testa signālu ģenerēšanai shēmu pārbaudei un kļūdu meklēšanai
• Izglītības vajadzībām un pamata laboratorijas mērījumiem

Galvenās specifikācijas

• Displejs: 2,8 collu TFT krāsu ekrāns ar regulējamu spilgtumu
• Analogais joslas platums: 10 MHz
• Reāllaika diskretizācijas frekvence: 48 MSa/s
• Ieejas pretestība: 1 MΩ
• Saites režīmi: AC / DC
• Vertikālā jutība (X1 diapazons): 10 mV/div – 10 V/div
• Laika bāzes diapazons: 50 ns – 20 s
• Trigera režīmi: Auto / Normal / Single; trigera tipi: augošs frontē, krītošs frontē
• Automātiskie mērījumi: Max, Min, Average, RMS, Vpp, Frekvence, Periods, Aizpildījuma koeficients
• Signālu ģenerators: 13 signālu formu tipi, frekvence 0–50 kHz, amplitūda 0,1–3,0 V, aizpildījuma koeficients 0–100%
• Komponentu testera diapazoni: rezistori 0,01 Ω – 50 MΩ; kondensatori 25 pF – 100 mF; induktivitātes 10 µH – 1000 µH; Zenera diodes 0,01–32 V; diodes tiešais sprieguma kritums <5 V
• Testa sprieguma diapazons: Zonde X1 līdz 80 Vpp (±40 V); Zonde X10 līdz 800 Vpp (±400 V)
• Baterija: Litija jonu 3,7 V, 1500 mAh; barošana caur USB Type-C (5 V/1 A)
• Izmēri: apm. 90 × 142 × 27,5 mm; Svars: 186 g

Kā lietot

Pievienojiet atbilstošo zondi ieejai un izvēlieties vajadzīgo saiti (AC vai DC) un vertikālo jutību. Izmantojiet laika bāzes un trigera vadības elementus, lai stabilizētu signāla formu 2,8 collu ekrānā; automātiskās mērījumu funkcijas nodrošina biežākos parametrus, piemēram, Vpp, frekvenci un RMS. Komponentu testēšanai ievietojiet komponentu testa ligzdā vai izmantojiet testa skavas un sekojiet norādēm uz ekrāna automātiskai identificēšanai un parametru nolasīšanai. Lai ģenerētu testa signālus, izvēlieties signāla formas tipu, iestatiet frekvenci, amplitūdu un aizpildījuma koeficientu, tad pievienojiet ģeneratora izeju pārbaudāmajai shēmai. Uzlādējiet ierīci caur USB-C pieslēgvietu un ņemiet vērā, ka automātiskais miega režīms palīdz pagarināt akumulatora darbības laiku starp lietošanas reizēm.

Ieteikumi

Lietojiet Anti-Burn aizsardzību, kā paredzēts, un pārbaudiet zondes izvēli (X1/X10) pirms augstsprieguma signālu mērīšanas. Testējot komponentus, ievērojiet polaritāti diodēm un tranzistoriem un pārliecinieties, ka ierīce ir uzlādēta, lai izvairītos no mērījumu pārtraukumiem.
