Power adapter/inverter mean well RDDW20F-15 — 20 W, 15 V, 0.666 A, RoHS

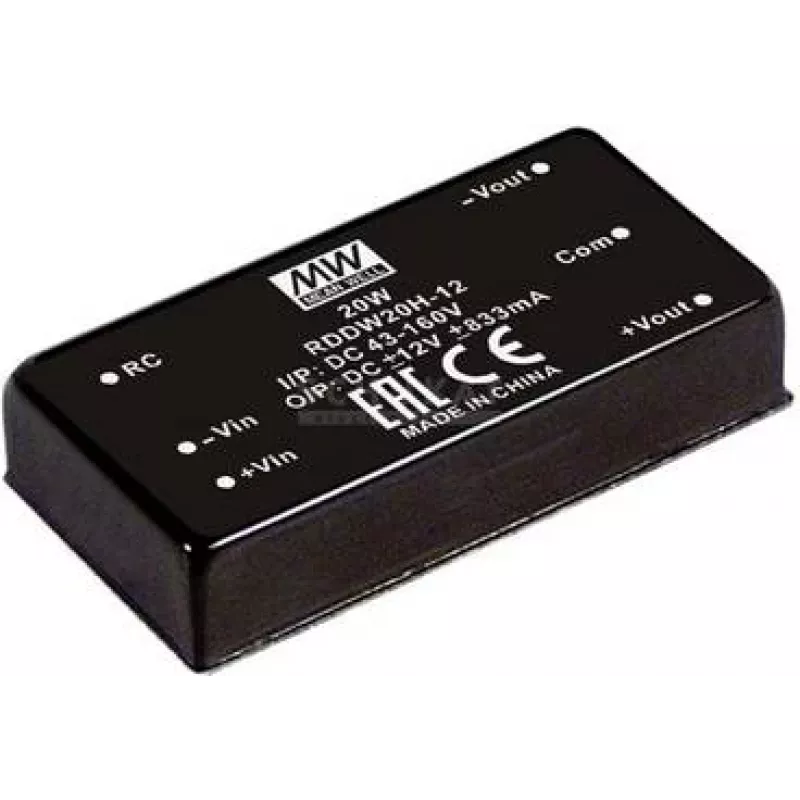

Mean Well RDDW20F-15 ir kompakts līdzstrāvas-līdzstrāvas dzelzceļa divu izeju pārveidotājs, kas izstrādāts iegultajām un mazām elektroniskajām sistēmām. Tas pieņem plašu ieejas diapazonu no 9 līdz 36 V līdzstrāvas un nodrošina divas izejas ar ±15 V līdzstrāvas pie ±0,666 A ar 1,5 kV līdzstrāvas ieejas/izejas izolāciju. Modulis tiek piegādāts DIP caurlaides montāžas korpusā ar attālinātu ieslēgšanas/izslēgšanas vadību un ir RoHS atbilstošs. Tā mazais izmērs (dziļums 50,8 mm) un nelielais svars (35 g) padara to piemērotu vietas ierobežotiem lietojumiem un OEM integrācijai.

Priekšrocības

Pārveidotājs nodrošina stabilizētas divas izejas ar galvanisko izolāciju, lai aizsargātu jutīgas shēmas un samazinātu traucējumus. Tā plašais ieejas sprieguma diapazons ļauj izmantot dažādus līdzstrāvas avotus dzelzceļa un rūpnieciskajā vidē. DIP caurlaides montāžas korpuss vienkāršo PCB montāžu prototipiem un ražošanai, savukārt attālinātā ieslēgšanas/izslēgšanas funkcija nodrošina ārēju vadību. Mazs svars un kompaktie izmēri atbalsta integrāciju kompaktā iekārtā un iegultajos dizainos.

Piemērots

• Iegultajām sistēmām un maziem rūpnieciskiem kontrolieriem
• Dzelzceļa elektronikai un transportlīdzekļos montējamam aprīkojumam
• OEM barošanas blokiem un elektroniskajiem moduļiem
• Prototipēšanai un uz PCB montējamiem lietojumiem
• Remontam un ražošanas sērijām (lielapjoma piegāde)

Galvenās specifikācijas

• Ražotājs: Mean Well
• Modelis (MPN): RDDW20F-15
• Ieejas spriegums: 9–36 V līdzstrāvas
• Izejas spriegums: ±15 V līdzstrāvas
• Izejas strāva: ±0,666 A (katrai izejai)
• Izejas jauda: 20 W
• Izolācija: 1,5 kV līdzstrāvas I/O
• Korpuss: DIP caurlaides montāža
• Vadība: Attālināta ieslēgšana/izslēgšana
• Atbilstība: RoHS
• Dziļums: 50,8 mm
• Svars: 35 g
• Iepakojuma daudzums: tiek piegādāts lielapjomā (300 gab. iepakojumā)

Kā lietot

Montējiet RDDW20F-15 uz PCB, izmantojot DIP caurlaides montāžas kontaktus, un nodrošiniet pareizu lodēšanu uzticamam elektriskam un mehāniskam savienojumam. Pievienojiet līdzstrāvas avotu 9–36 V līdzstrāvas diapazonā pie ieejas spailēm, ievērojot pareizu polaritāti. Izmantojiet ±15 V izejas, lai barotu pakārtotās shēmas, saglabājot kopējo izejas strāvu noteikto ±0,666 A robežās katrai izejai un kopējo jaudu 20 W robežās. Realizējiet atbilstošu ieejas un izejas filtrāciju un atsaisti uz PCB atbilstoši lietojuma vajadzībām. Izmantojiet attālināto ieslēgšanas/izslēgšanas vadību saskaņā ar ražotāja pieslēguma shēmu, lai ieslēgtu vai izslēgtu pārveidotāju, neatslēdzot barošanu.

Ieteikumi

Nodrošiniet pietiekamu attālumu un ventilāciju ap moduli un ievērojiet ieteikto PCB izkārtojumu un zemējuma praksi, lai saglabātu izolācijas veiktspēju un samazinātu siltuma uzkrāšanos. Pārbaudiet ieejas sprieguma robežas un samaziniet slodzi, ja darbojas tuvu maksimālajai temperatūrai vai ieejas diapazona robežai. Ražošanā rīkojieties ar lielapjoma piegādātajām vienībām, ievērojot ESD piesardzību, un apstipriniet lodēšanas profila saderību ar caurlaides montāžas korpusu.
