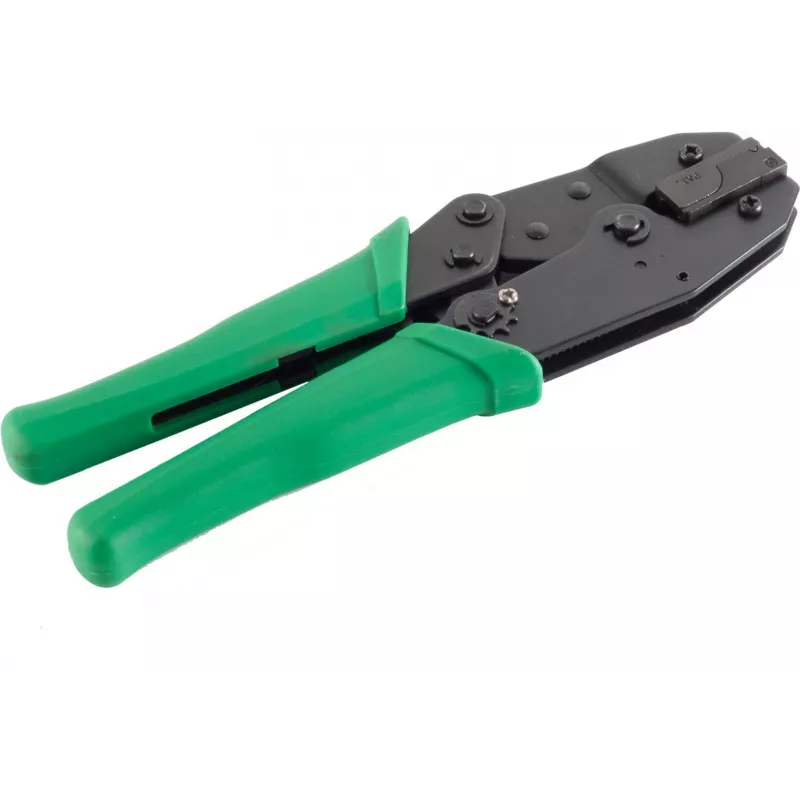

Presēšanas instruments helos TM11/TM21 73001 Hirose savienotājiem

Helos presēšanas instruments modelis 73001 ir rokas mehāniskais presētājs, kas paredzēts lietošanai ar Hirose savienotājiem un ir saderīgs ar TM11 un TM21 presformām. Tas nodrošina kontrolētu mehānisku presēšanas darbību, lai veidotu uzticamus presējumus uz spailēm un kontaktiem, ko izmanto elektronikas un telekomunikāciju kabeļu komplektos. Instruments ir paredzēts savienotāju uzstādīšanai, kabeļu montāžai un remonta darbiem, kur nepieciešama Hirose saderīga presēšana, piedāvājot kompaktu, manuāli darbināmu risinājumu darbnīcai un darbam uz lauka.

Priekšrocības

Helos TM11/TM21 73001 presēšanas instruments nodrošina stabilus, atkārtojamus presēšanas rezultātus, pateicoties precīzai mehāniskai svirai. Tā saderība gan ar TM11, gan TM21 presformām padara to daudzpusīgu dažādiem Hirose kontaktu dizainiem, neprasot vairākus speciālus instrumentus. Rokas formāts ļauj to izmantot šaurās telpās un remontdarbiem uz vietas, savukārt mehāniskā darbība neprasa ārēju strāvas avotu, atbalstot pārnēsājamību un vienkāršu apkopi.

Piemērots

• Spaiļu un kontaktu presēšanai Hirose savienotājiem kabeļu komplektos
• Remontdarbiem uz lauka un savienotāju nomaiņai uz vietas
• Maza apjoma elektronikas ražošanai un prototipēšanai
• Telekomunikāciju un datu savienojumu kabeļu galu apstrādes uzdevumiem

Galvenās specifikācijas

• Darbība: rokas mehāniskais presēšanas instruments ar sviras darbību
• Presformu saderība: saderīgs ar TM11 un TM21 presformām
• Pielietojums: paredzēts spailēm un kontaktiem, ko izmanto ar Hirose savienotājiem
• Lietošanas vide: darbnīcai un darbam uz lauka; manuāla darbība bez ārēja strāvas avota
• Formas faktors: kompakts rokas instruments, piemērots šaurām telpām

Kā lietot

Izvēlieties atbilstošo TM11 vai TM21 presformu konkrētajam Hirose kontaktam, uzstādiet presformu instrumentā saskaņā ar presformu ražotāja norādījumiem un novietojiet atkailināto vadu un spaili presformas dobumā. Aizveriet rokturus ar vienmērīgu spiedienu, līdz presēšanas cikls ir pabeigts un spaile ir droši noformēta. Pēc presēšanas vizuāli pārbaudiet presējumu un, ja nepieciešams, veiciet vilkšanas testu vai elektriskās nepārtrauktības pārbaudi, lai pārliecinātos par mehānisko un elektrisko integritāti. Ievērojiet standarta drošības procedūras, piemēram, valkājiet acu aizsargus un darbības laikā neturiet pirkstus presēšanas zonā.

Ieteikumi

Izmantojiet helos 73001 instrumentu tikai ar presformām un spailēm, kas norādītas Hirose kontaktiem; regulāri pārbaudiet, vai presformām un instrumentam nav nodiluma, un kalibrējiet vai nomainiet presformas, kad presēšanas kvalitāte pasliktinās. Lai nodrošinātu nemainīgus rezultātus, uzturiet tīras kontaktu virsmas, nodrošiniet pareizu vada atkailināšanas garumu un izmantojiet ražotāja ieteiktos presēšanas parametrus katram spailes tipam.
