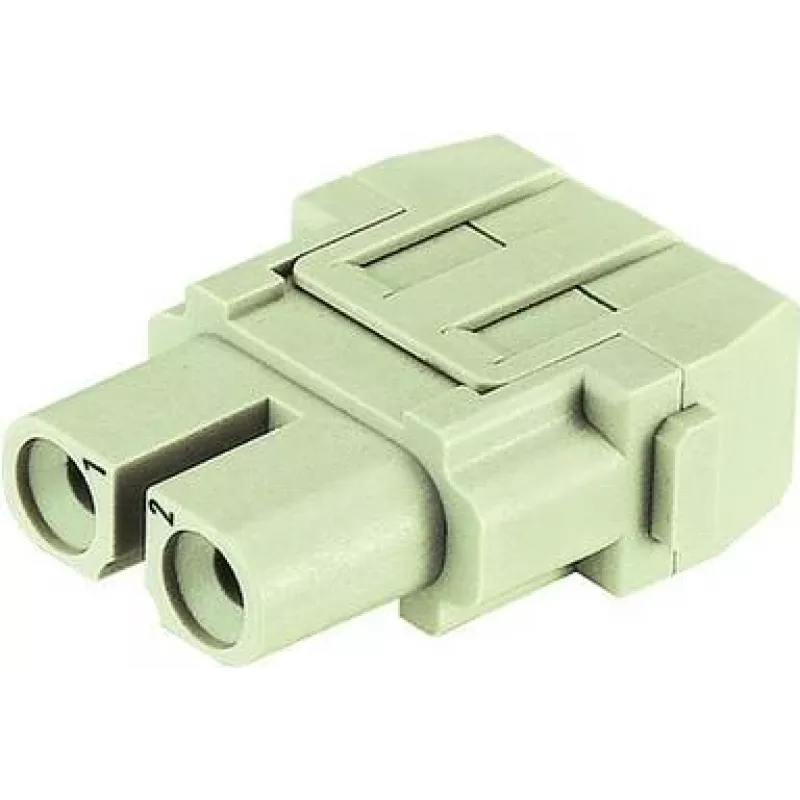

Presēšanas modulis sievišķais Harting 09140023102, nominālā strāva 40 A, sievišķais presēšanas savienotāja modulis

Harting sievišķais presēšanas modulis (tips: sievišķais presēšanas savienotāja modulis) ir kompakts elektriskais ieliktnis, kas izstrādāts uzticamiem vada–savienotāja savienojumiem ar nominālo strāvu 40 A. Tas ir paredzēts ievietošanai saderīgos savienotāju korpusos un paneļu montāžas mezglos, ko izmanto rūpnieciskajās iekārtās un elektroniskajās sistēmās. Modulis nodrošina stabilu sievišķo kontaktu savienošanai ar atbilstošiem vīrišķajiem kontaktiem vai spraudņu mezgliem, un tas ir paredzēts lietošanai tur, kur nepieciešami droši presēti vadu savienojumi enerģijas sadalei un signāla integritātei.

Priekšrocības

Modulis piedāvā drošu presēšanas savienojuma metodi, kas nodrošina zemu kontakta pretestību un stabilus elektriskos raksturlielumus tipiskos rūpnieciskos apstākļos. Tā kompaktie izmēri ļauj integrēt vairāku pozīciju savienotāju mezglos, savukārt mehāniskā stabilitāte samazina kontakta zuduma risku apkopes vai vibrācijas laikā. Sievišķā kontakta ģeometrija ir optimizēta atkārtotiem savienošanas cikliem un uzticamai savienošanai ar atbilstošiem vīrišķajiem kontaktiem.

Piemērots

• Enerģijas sadalei vadības skapjos un rūpnieciskās automatizācijas iekārtās
• Daudzpolu savienotāju ieliktņu nomaiņai vai montāžai
• Kabeļu savienošanai ar paneļa vai pretējiem savienotājiem iekārtās
• Lietojumiem, kur nepieciešami presēti vadu savienojumi ar nominālo strāvu līdz 40 A

Galvenās specifikācijas

• Nominālā strāva: 40 A
• Kontakta tips: sievišķais presējamais kontakts
• Montāža: ieliktņa modulis saderīgiem savienotāju korpusiem un paneļiem
• Savienojuma metode: presēts vada savienojums
• Paredzētais lietojums: rūpnieciskās un elektroniskās iekārtas enerģijas un signāla savienojumiem

Kā lietot

Noņemiet vadītāja izolāciju atbilstošā garumā, ko norādījis kontakta ražotājs, ievietojiet vadītāju presēšanas uzmavā un presējiet, izmantojot piemērotu presēšanas instrumentu, kas atbilst kontakta izmēram un vada šķērsgriezumam. Pēc presēšanas pārbaudiet presēto savienojumu mehānisko drošību un pareizu izolācijas attālumu. Ievietojiet presēto kontaktu saderīgajā savienotāja korpusā vai paneļa modulī, līdz tas nofiksējas, un montāžas laikā pārliecinieties par pareizu savienošanos ar pretējo savienotāju.

Ieteikumi

Lietojiet moduli ar vadu izmēriem un presēšanas instrumentiem, kas ieteicami 40 A kontaktiem, veiciet periodiskas pārbaudes vidēs ar augstu vibrāciju vai temperatūru, un nomainiet kontaktus, kuriem ir nodiluma, korozijas vai slikta savienojuma pazīmes, lai uzturētu uzticamus elektriskos raksturlielumus.
