Proto vairogs Arduino MKR Proto Shield zils

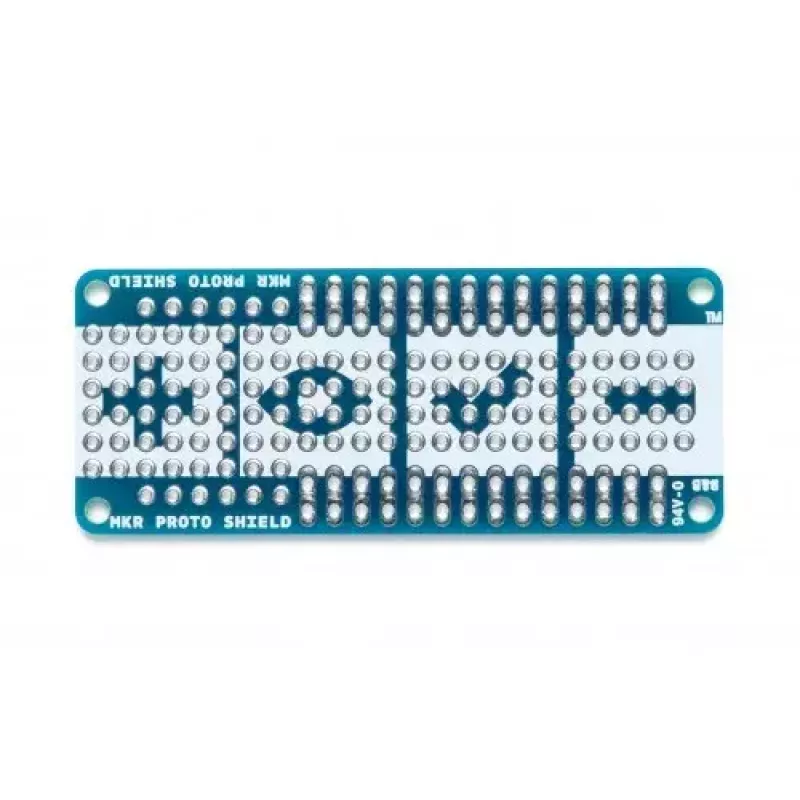

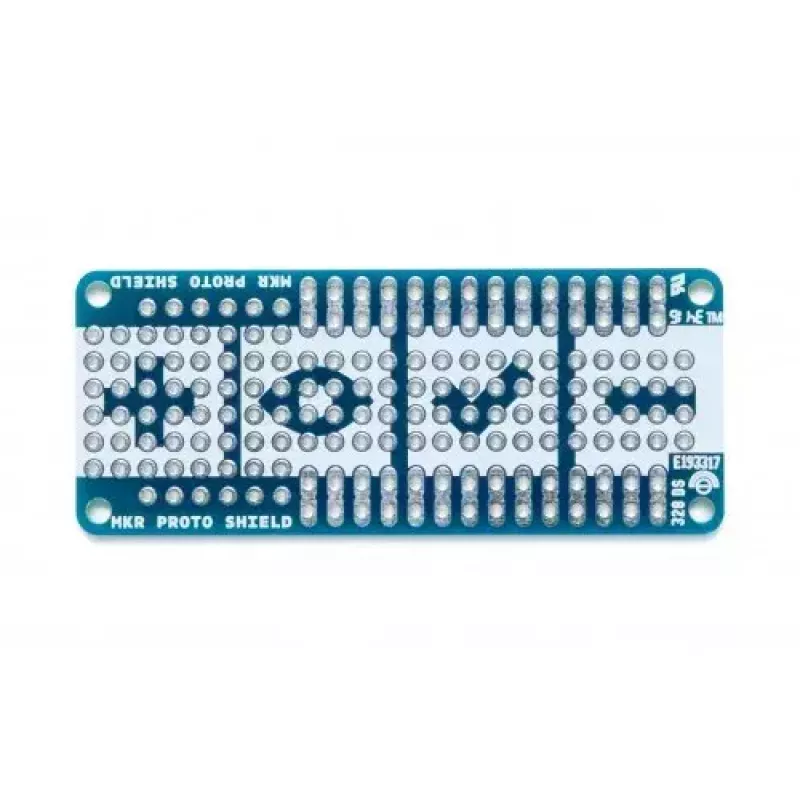

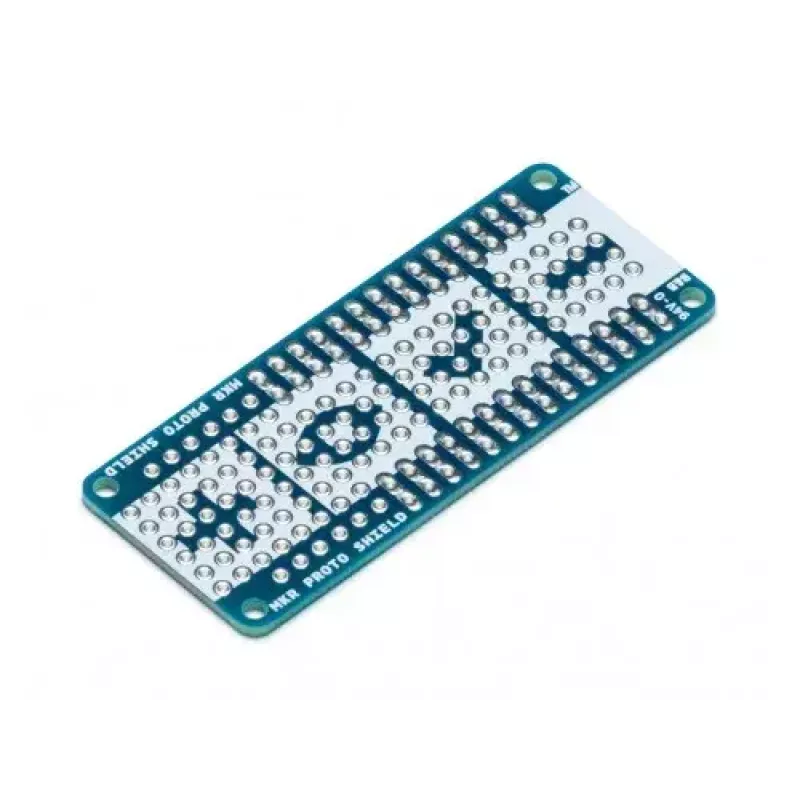

Arduino MKR Proto Shield Zils ir kompakts prototipēšanas vairogs, kas izgatavots Arduino MKR platēm. Tas pieslēdzas tieši MKR platei, izmantojot komplektā iekļautos sievišķos un vīrišķos savienotājus, un nodrošina dublētu izvadu katram plates kontaktam, kā arī daudz lodējamu caurejošu caurumu uz standarta 0,1" (2,54 mm) režģa. Ar nelielu nospiedumu (25 mm × 61,5 mm) un aptuveni 13 g svaru, vairogs atbalsta ātru shēmu izkārtojumu un pielāgotu komponentu izvietojumu izstrādes un hobiju projektiem.

Priekšrocības

Vairogs dublē visus MKR plates kontaktus uz ērtiem savienotājiem, vienkāršo lodēšanu ar parastu 0,1" režģi un tiek montēts tieši uz MKR formas, izmantojot komplektā iekļautos savienotājus. Tā kompaktais izmērs un mazais svars padara to piemērotu ierobežotas telpas prototipiem, vienlaikus saglabājot pilnu piekļuvi plates signāliem sensoriem, izpildmehānismiem un komunikācijas moduļiem.

Piemērots

• Ātrai prototipēšanai ar Arduino MKR platēm
• Sensoru, moduļu un izvadu komponentu testēšanai un vadu savienošanai
• Kompaktiem iegultajiem projektiem, kam nepieciešamas pielāgotas lodētas shēmas

Galvenās specifikācijas

• Saderība: Arduino MKR sērijas plates
• Izmēri: 25 mm (platums) × 61,5 mm (dziļums)
• Svars: aptuveni 13 g

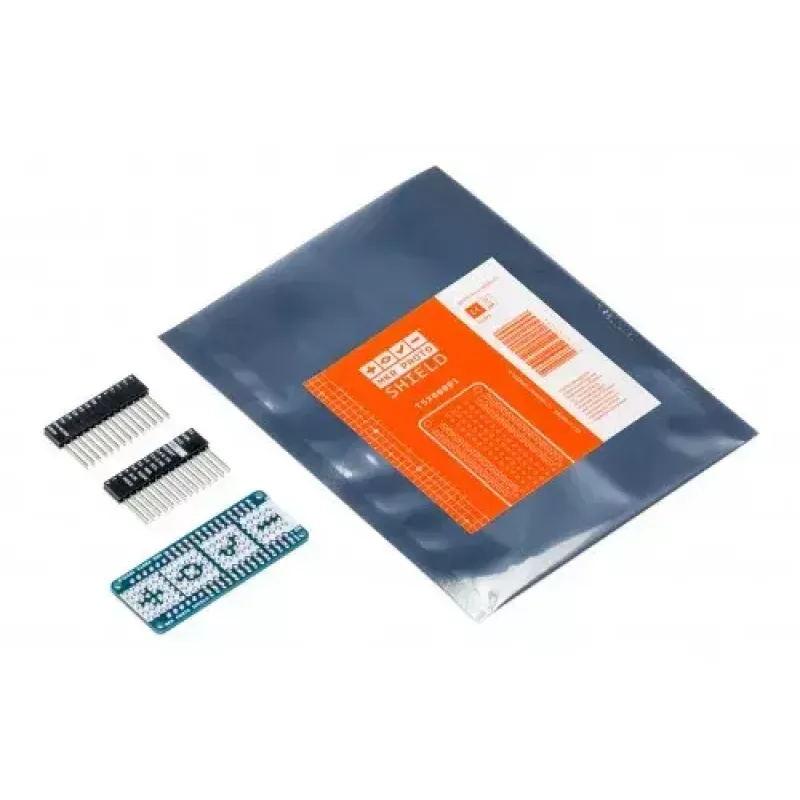

• Savienotāja tips: komplektā iekļauti sievišķie un vīrišķie savienotāji tiešai pieslēgšanai
• Prototipa laukums: lodējami caurejoši caurumi uz 0,1" (2,54 mm) režģa
• Ražotājs: Arduino, MPN TSX00001, EAN 8137470202442

Kā lietot

Pievienojiet komplektā iekļautos vīrišķos un sievišķos savienotājus proto vairogam, ja tie nav iepriekš uzstādīti, saskaņojiet vairogu ar MKR plates kontaktiem un saspiediet savienotājus kopā, līdz vairogs ir stingri novietots. Izmantojiet dublētos kontaktu savienotājus, lai izstrādes laikā pievienotu džemperu vadus vai komponentus. Novietojiet un lodējiet komponentus uz 0,1" režģa laukuma pastāvīgiem savienojumiem, pārliecinoties, ka tiek ievērota pareiza polaritāte un signālu maršrutēšana jūsu shēmai.

Ieteikumi

Plāksne ir paredzēta zemsprieguma prototipēšanai ar Arduino MKR platēm. Izmantojiet atbilstošus ESD piesardzības pasākumus, rīkojoties ar komponentiem, un pārbaudiet barošanas un signālu savienojumus pirms strāvas pievienošanas. Pastāvīgām instalācijām ir jāpārbauda lodējuma savienojumi un jāizmanto stiepes atvieglojums smagākiem komponentiem vai kabeļiem.
