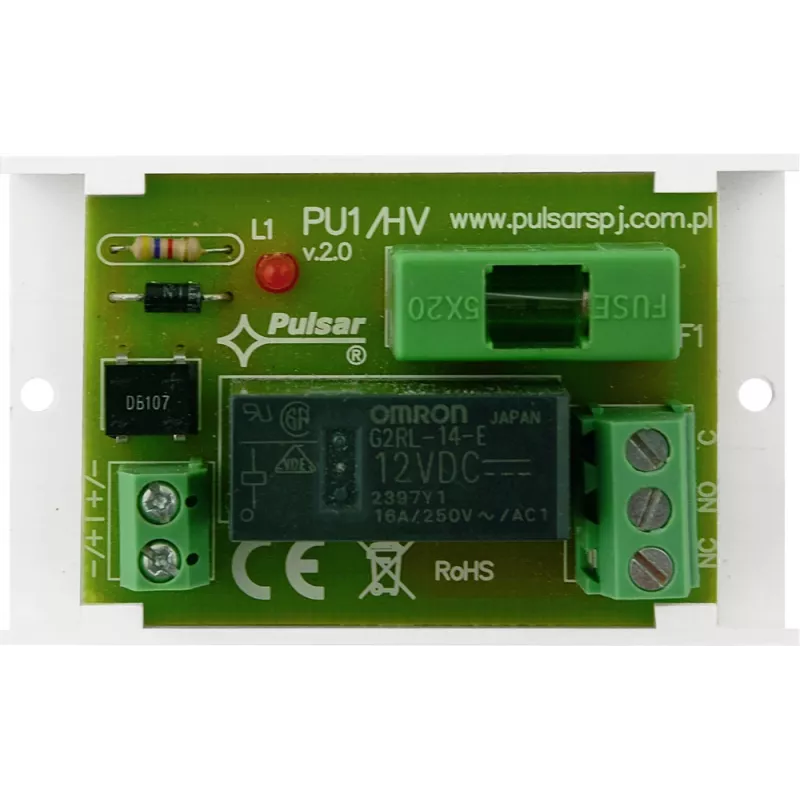

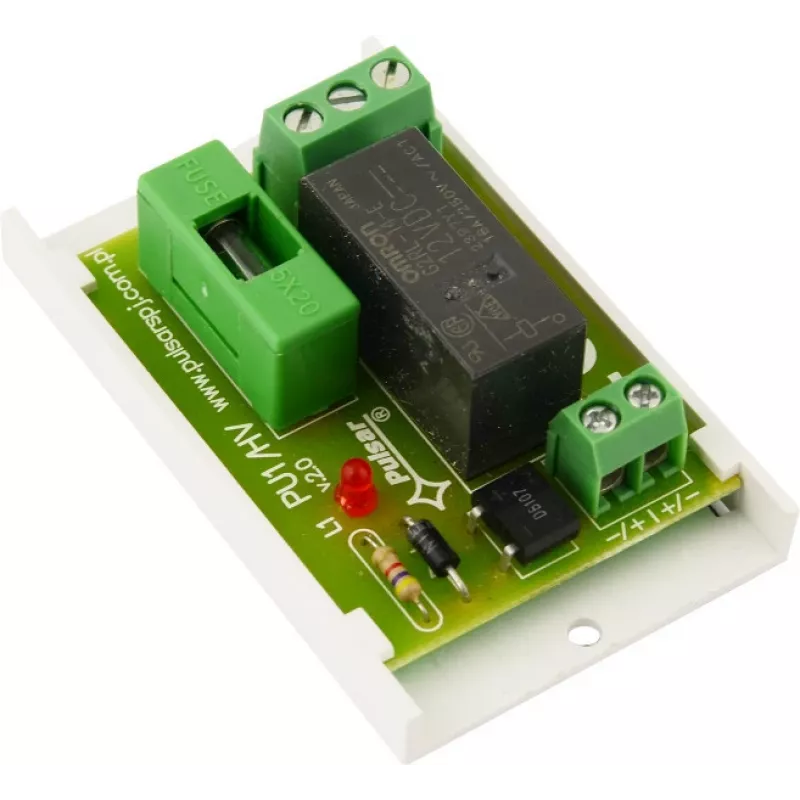

Pulsar AWZ514 releja modulis, 1x SPDT, 10-16V līdzstrāva, 1A, skrūvju spailes

Pulsar AWZ514 ir augstas kvalitātes releja modulis, kas paredzēts lietošanai signalizācijas sistēmās, piekļuves kontrolē, videonovērošanā un automatizācijas lietojumos. Tam ir viens SPDT (Single Pole Double Throw) relejs ar skrūvju spailēm drošiem savienojumiem. Modulis darbojas ar 10-16V līdzstrāvas ieejas spriegumu un atbalsta maksimālo kontaktu strāvu 1A pie līdz 30V līdzstrāvas vai 50V maiņstrāvas. Tam ir LED indikators releja statusam un aizsardzības funkcijas, piemēram, īssavienojuma un apgrieztas polaritātes aizsardzība. Virsmas montāžas dizains ļauj viegli uzstādīt dažādos korpusos.

Priekšrocības

Uzticama pārslēgšana ar galvanisko izolāciju starp spoli un kontaktiem nodrošina drošu darbību. LED indikators sniedz skaidru vizuālu atgriezenisko saiti par releja statusu. Skrūvju spailes vienkāršo vadu savienošanu un apkopi. Aizsardzības funkcijas aizsargā moduli un pievienoto aprīkojumu.

Piemērots

• Signalizācijas sistēmām
• Piekļuves kontroles sistēmām
• Videonovērošanas sistēmām
• Automatizācijas projektiem

Galvenās specifikācijas

• Releju skaits: 1
• Releja tips: SPDT
• Ieejas spriegums (spole): 10-16V līdzstrāva
• Maksimālā kontaktu strāva: 1A
• Maksimālais kontaktu spriegums (līdzstrāva): 30V līdzstrāva
• Maksimālais kontaktu spriegums (maiņstrāva): 50V maiņstrāva
• Kontaktu konfigurācija: C (kopējais), NO (normāli atvērts), NC (normāli slēgts)
• Spaiļu tips: Skrūvju spailes
• LED indikators: Jā (releja statuss)
• Darba temperatūra: -10°C līdz +40°C
• Aizsardzības funkcijas: Īssavienojuma aizsardzība (SCP), Apgrieztas polaritātes aizsardzība
• Montāžas veids: Virsmas montāža
• Galvaniskā izolācija: Jā

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka ieejas spriegums ir norādītajā diapazonā un slodze nepārsniedz maksimālos kontaktu nominālus. Izmantojiet atbilstoša izmēra vadu skrūvju spailēm.
