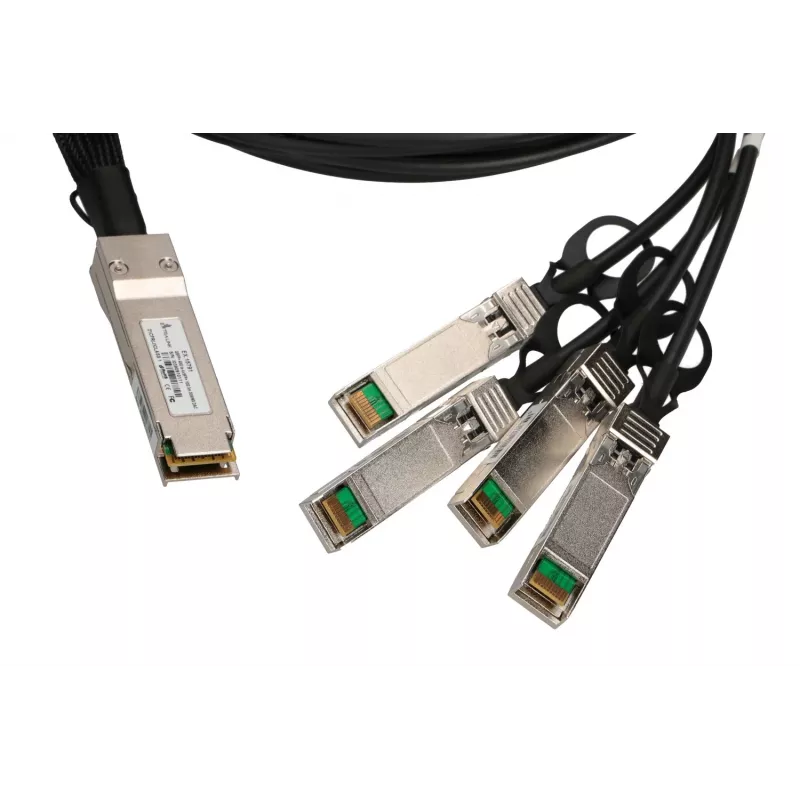

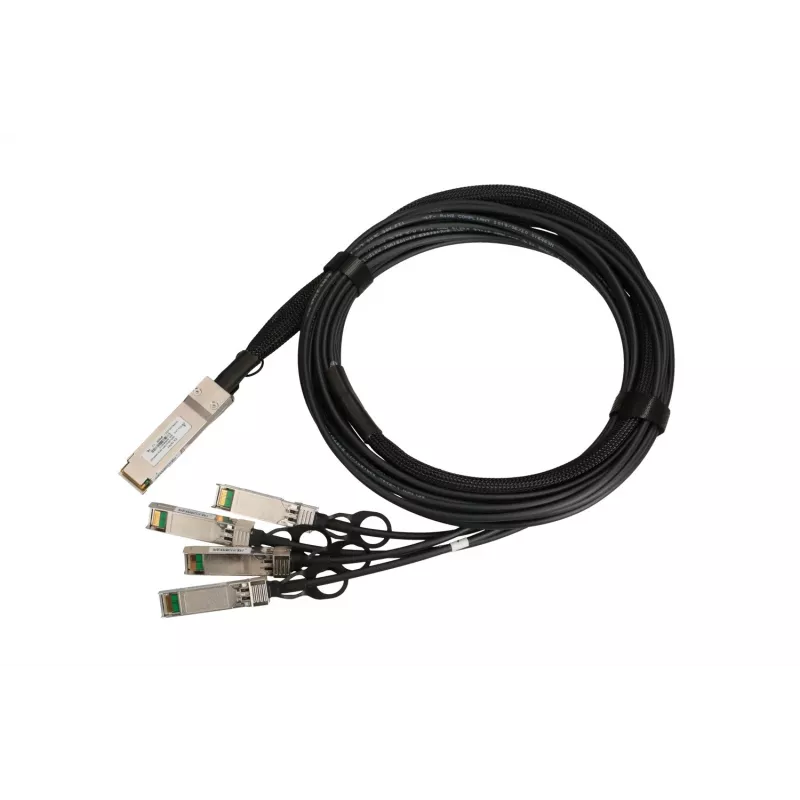

QSFP+ DAC kabelis Extralink 40Gbps uz 4×10Gbps, 3 m, 30AWG, QSFP+ tēviņš–tēviņš

Extralink QSFP+ DAC kabelis ir fiksēta garuma tiešās pievienošanas vara montāža, kas nodrošina 40Gbps QSFP+ savienojumu, sadalītu četrās neatkarīgās 10Gbps līnijās. Kabelim ir QSFP+ tēviņa savienotāji abos galos, nominālais garums 3 m un 30AWG vadītāji, un tas atbalsta pilnduplekso darbību īsa attāluma, zemas latentuma starpsavienojumiem datu centru un agregācijas statņu vidēs.

Priekšrocības

Pasīvā vara konstrukcija nodrošina zemu latentumu un konsekventu signāla integritāti liela joslas platuma saitēm, neprasot optiskos raiduztvērējus. Fiksēts 3 m garums vienkāršo statņu plānošanu un kabeļu pārvaldību, savukārt QSFP+ uz 4×10Gbps loģiskais sadalījums ļauj elastīgi savienot slēdžus, serverus un tīkla interfeisa kartes ar 10Gbps līnijām. 30AWG vadītāja izmērs līdzsvaro elastību un elektrisko veiktspēju uzticamiem īsa attāluma savienojumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet DAC, iespraužot QSFP+ savienotājus saderīgos QSFP+ portos abās ierīcēs, līdz savienotāji nofiksējas. Pārliecinieties, ka porti abos galos ir konfigurēti atbilstošam ātrumam un līniju kartēšanai un ka ierīces programmaparatūra vai slēdža iestatījumi atbalsta pasīvos DAC savienojumus. Novietojiet kabeli, izvairoties no asiem līkumiem un saglabājot ieteikto liekuma rādiusu 30AWG vara montāžām; izvairieties no pārmērīga sasprindzinājuma savienotāju galos. Papildu barošana vai optiskie moduļi nav nepieciešami.

Ieteikumi

Pārbaudiet saderību ar konkrētā slēdža vai NIC pārdevēja dokumentāciju par pasīvā QSFP+ DAC atbalstu un jebkādiem nepieciešamajiem portu iestatījumiem. Izmantojiet 3 m garumu īsa attāluma top-of-rack vai blakus statņu savienojumiem; lielākiem attālumiem apsveriet aktīvās vara vai optiskās alternatīvas. Pārbaudiet, vai savienotāji nav netīri, un nodrošiniet pareizu iespraušanu uzstādīšanas laikā, lai saglabātu savienojuma uzticamību.
